Примечание: процедуры замены датчика уровня топлива и топливного насоса приведены в разделе "Топливный бак" главы "Система впрыска топлива (MPI)".
Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Слейте топливо из бака.
- 6) Стравите остаточное давление из топливопровода высокого давления.
- в) Снимите центральную трубу системы выпуска.
- г) (Модели 4WD) Снимите карданный вал.
− Снятие деталей производится в порядке номеров, указанных на рисунках "Снятие топливного бака" и "Снятие заливной горловины топливного бака".

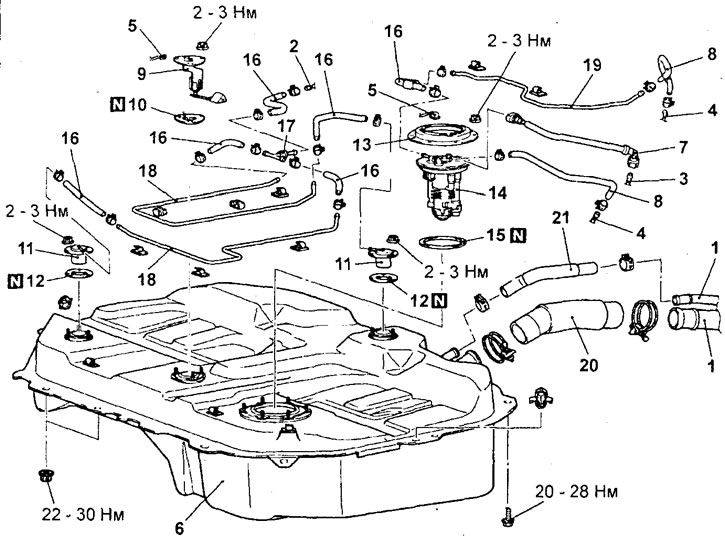

Снятие топливного бака. 1 - соеди нение дренажной трубки и залив ной горловины топливного бака 2 - соединение трубки системы улавливания паров топлива 3 - соединение топливной трубки 4 - соединение трубки возврата топлива (отсоедините левый фик-сатор троса привода стояночного тормоза, фиксатор жгута проводов заднего правого датчика частоты вращения колеса и разъем жгута проводов датчика), 5 - разъем жгута проводов, 6 - топливный бак в сборе, 7 - топливный шланг, 8 - шланг возврата топлива, 9 - дат чик уровня топлива, 10 - прокладка, 11 - клапан отсечки топливоподачи, 12 - прокладка, 13 - крышка, 14 - топливный насос в сборе 15 - прокладка, 16 - шланг системы улавливания паров топлива, 17 -обратный клапан, 18 - трубка системы улавливания паров топлива, 19 - трубка возврата топлива, 20-шланг заливной горловины топливного бака, 21 - дренажный шланг.

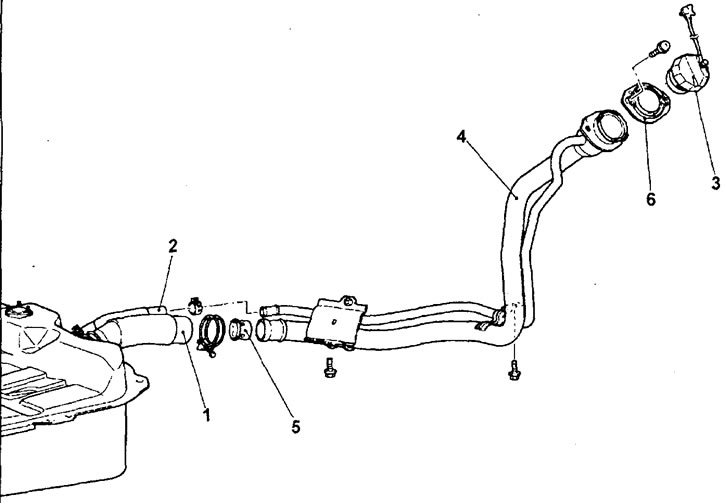

Снятие заливной горловины топливного бака. 1 - соединение шланга заливной горловины, 2 - соединение дренажного шланга, 3 - крышка заливной горловины топливного бака, 4 - заливная горловина топливного бака, 5 - клапан заливной горловины топливного бака, 6 - уплотнение.
− При снятии деталей обратите внимание на операцию по отсоединению разъема жгута проводов топливного бака.
Частично опустите топливный бак, затем отсоедините разъем жгута проводов.
− Установка производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по установке топливного шланга.

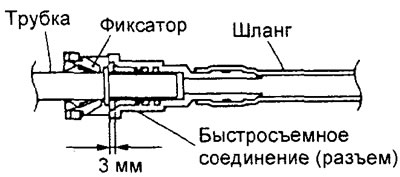

Для подсоединения топливного шланга наденьте разъем шланга на трубку до тех пор, пока фиксатор разъема не захватит выступ трубки. Затем слегка потяните за разъем в направлении отсоединения, чтобы убедиться в надежности соединения. Проверьте, что люфт в соединении не превышает 3 мм.
− После завершения установки деталей выполните следующие операции:
- а) (Модели 4WD) Установите карданный вал.
- б) Установите центральную трубу системы выпуска.
- в) Залейте топливо в бак.
- г) Проверьте герметичность соединений топливной магистрали.
Проверка
Примечание: процедуры проверок аналогичны соответствующим процедурам, приведенным в разделе "Топливный бак" главы "Система впрыска топлива (MPI)".
Разборка и сборка узла топливного насоса
− Снятие деталей производится в порядке номеров, указанных на рисунке "Разборка узла топливного насоса".

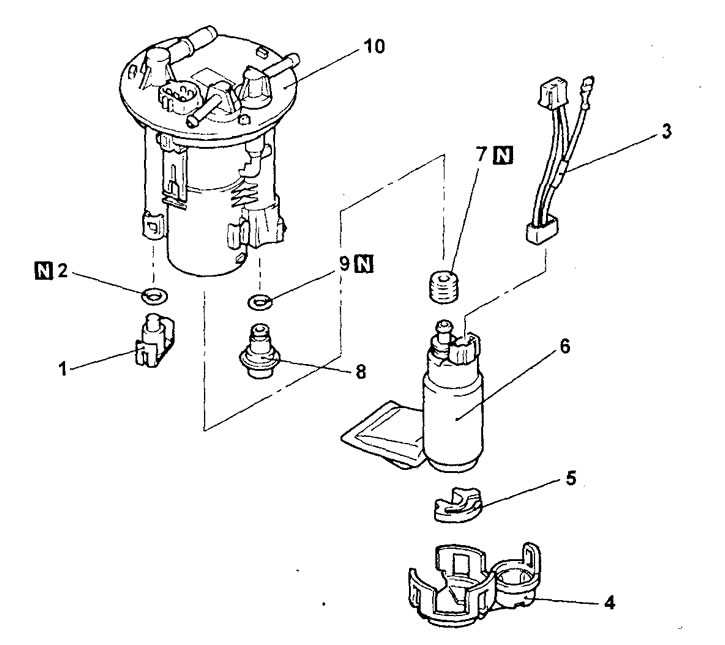

Разборка узла топливного насоса. 1 - крышка, 2 - кольцевая прокладка, 3 - разъем жгута проводов топливного насоса, 4 - кронштейн, 5 - буфер, 6 - топливный насос (низкого давления), 7 - уплотнительная втулка, 8 - регулятор давления топлива (низкого давления), 9 - кольцевая прокладка, 10 - топливный фильтр в сборе.
− Установка производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по установке кольцевой прокладки и уплотнительной втулки.
Нанесите небольшое количество топлива на кольцевую прокладку и уплотнительную втулку для предотвращения их повреждения или перекручивания.
