Замена ремня привода ГРМ (двигатель 4G15)

Снятие

Перед началом снятия деталей выполните следующие операции:

• а) Снимите декоративный кожух двигателя.
• б) Снимите защитный кожух картера двигателя.
• в) Снимите опорный кронштейн и опору двигателя в сборе.

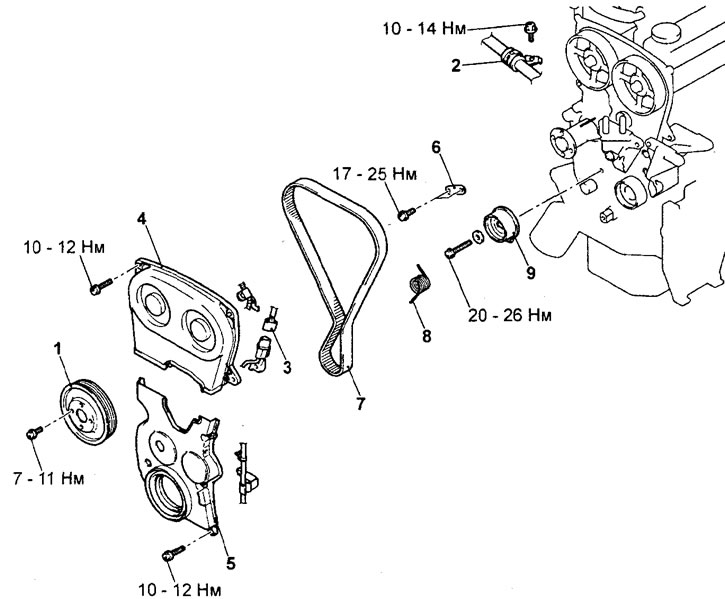

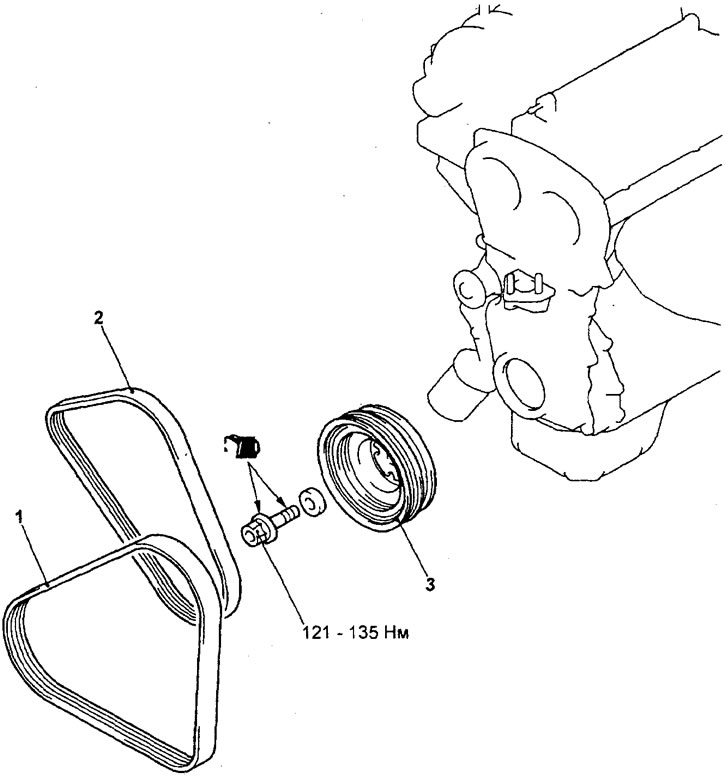

Снятие деталей производится в порядке номеров, указанном на рисунках "Снятие шкива коленчатого вала" и "Замена ремня привода ГРМ".

При снятии деталей обратите внимание на следующие операции:

1. Снятие ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера.

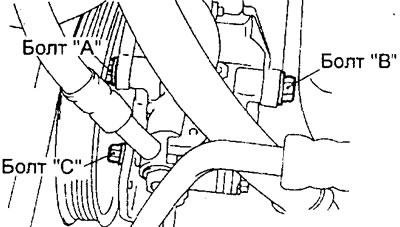

а) Ослабьте болты "А", "В" и "С" насоса гидроусилителя рулевого управления.

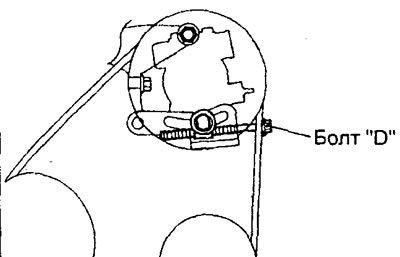

б) Ослабьте регулировочный болт "D" для сброса натяжения ремня, затем снимите ремень.

Внимание: в случае повторного использования ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке).

2. Снятие ремня привода генератора.

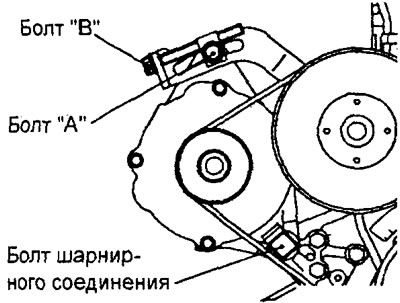

а) Ослабьте стопорный болт "А" на регулировочной планке генератора и болт шарнирного соединения.



б) Вращением регулировочного болта "В" сбросьте натяжение ремня привода генератора, затем снимите ремень.

Внимание: в случае повторного использования ремня привода генератора необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке).

3. Снятие шкива коленчатого вала.

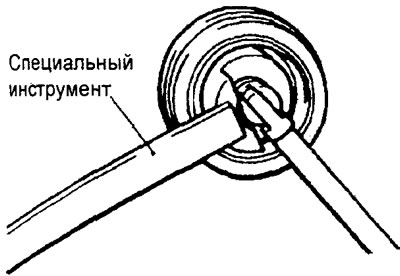

С помощью специального инструмента зафиксируйте шкив коленчатого вала от проворота и отверните болт крепления шкива коленчатого вала.

Внимание: надежно закрепите специальный инструмент, чтобы он не перемещался.

4. Снятие ремня привода ГРМ.

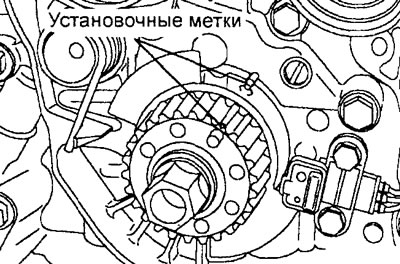

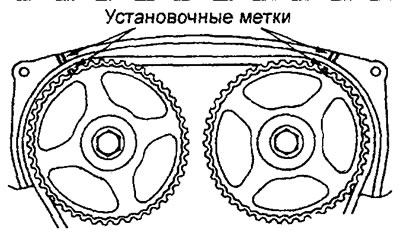

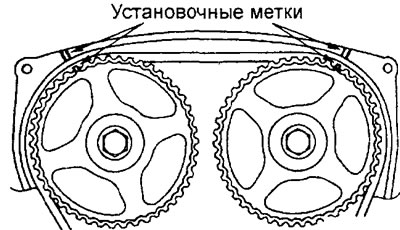

а) Проверните коленчатый вал по часовой стрелке до совмещения установочных меток на шкивах распределительных валов и зубчатом шкиве коленчатого вала с соответствующими установочными меткамидля установки поршня цилиндра №1 в ВМТ такта сжатия.

Внимание: всегда проворачивайте коленчатый вал только по часовой стрелке.

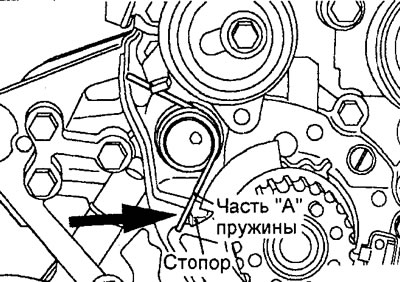

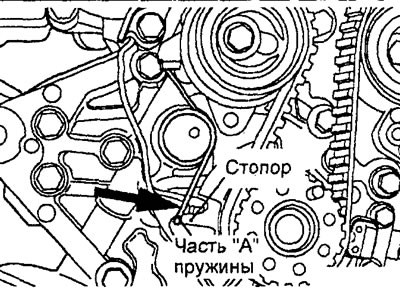

б) С помощью плоскогубцев выведите часть "А" пружины натяжителя за стопор на корпусе масляного насоса, затем снимите пружину.

Примечание: будьте осторожны при снятии пружины натяжителя, не повредите ремень привода ГРМ частью "А" пружины при ее распрямлении.

в) Ослабьте стопорный болт натяжителя ремня привода ГРМ.

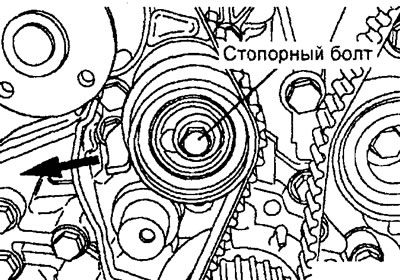

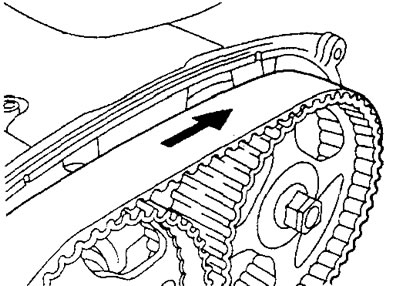

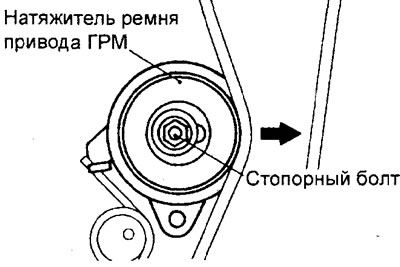

г) Переместите натяжитель ремня привода ГРМ в направлении стрелки, показанной на рисунке, для сброса натяжения ремня.








д) Снимите ремень привода ГРМ.

Внимание: в случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (по часовой стрелке).

Проверка

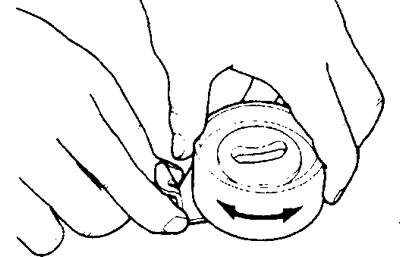

Примечание: при замене ремня привода ГРМ рекомендуется замена натяжителя и пружины натяжителя.

1. Проверьте легкость и плавность вращения роликов.

2. Убедитесь в отсутствии чрезмерного люфта в подшипниках и посторонних шумов при вращении ролика. Замените при необходимости.

3. Проверьте состояние пружины и кронштейна натяжителя.

Установка

Внимание:

• Поскольку вода или масло могут серьезно уменьшить срок службы ремня привода ГРМ, то при снятии деталей обеспечьте, чтобы ремень привода ГРМ, шкивы и кронштейн механизма натяжения были чистыми и сухими, никогда не мойте их. Загрязненные детали должны быть заменены.
• Если какая-нибудь из деталей замаслена, то проверьте отсутствие утечки масла через сальники (в том числе передний сальник распределительного вала).
• Проверьте состояние и плавность вращения ролика натяжителя.
• Если устанавливается ремень привода ГРМ, бывший в эксплуатации, то проверьте его состояние (см. главу "Техническое обслуживание и общие процедуры проверок и регулировок").

Установка производится в порядке, обратном снятию.

При установке деталей обратите внимание на следующие операции:

1. Установка натяжителя ремня привода ГРМ.

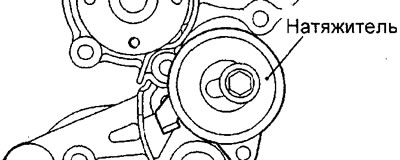

а) Установите натяжителя ремня привода ГРМ в положение, показанное на рисунке, и временно затяните стопорный болт.



б) Установите пружину натяжителя,

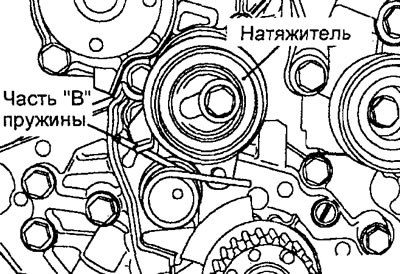

в) Заведите часть "В" пружины натяжителя за кронштейн натяжителя.



в) С помощью плоскогубцев заведите часть "А" пружины натяжителя за стопор на корпусе масляного насоса.



2. Установка ремня привода ГРМ.

Внимание:

• Выполняйте установку ремня привода ГРМ так, чтобы натяжение ремня не ослаблялось между шкивами и роликами.
• Устанавливайте бывший в эксплуатации ремень так, чтобы стрелка с обратной его стороны совпадала с направлением вращения ремня (по часовой стрелке).

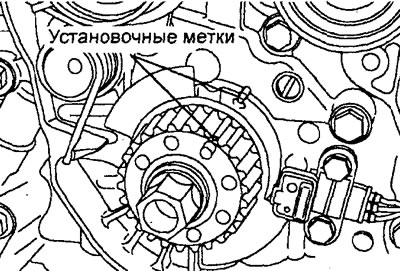

а) Проверьте, что метки шкивов распределительных валов и зубчатого шкива коленчатого вала совмещены с соответствующими установочными метками (при этом поршень цилиндра №1 будет находиться в ВМТ такта сжатия).

Внимание: если установочные метки не совмещены, то клапаны могут "встретиться" с поршнем при повороте шкива распределительного вала, когда поршень находится в ВМТ.

б) Установите ремень привода ГРМ (не допуская провисание ремня между шкивами и роликами) на зубчатый шкив коленчатого вала и направляющий ролик.

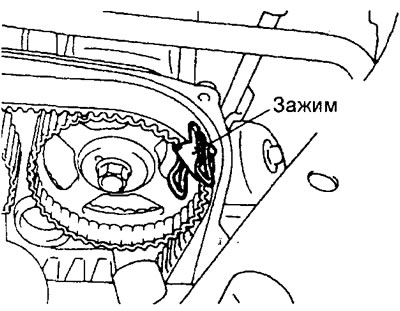

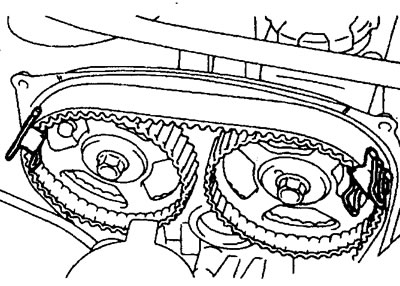

в) Сохраняя натяжение ремня, установите ремень привода ГРМ на ( шкив распределительного вала выпускных клапанов и зафиксируйте ремень зажимом в позиции, показанной на рисунке.

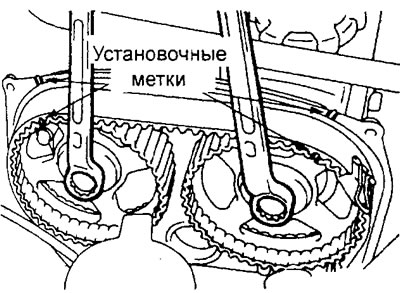

г) Убедитесь, что метки шкивов совмещены с установочными метками и, зафиксировав относительное положение шкивов распределительных валов с помощью двух ключей, установите ремень привода ГРМ на шкив распределительного вала впускных клапанов.



д) С помощью другого зажима зафиксируйте ремень привода ГРМ на шкиве распределительного вала впускных клапанов.в позиции, показанной на рисунке.



е) Сохраняя натяжение ремня, установите ремень привода ГРМ на ролик натяжителя.

ж) Снимите два зажима, которые фиксировали ремень на шкивах.

Внимание: после установки ремня привода ГРМ приложите усилие к шкиву распределительного вала для поворота против часовой стрелки и проверьте, что ремень полностью натянут и все установочные метки совмещены.

3. Регулировка натяжения ремня привода ГРМ.

а) Ослабьте стопорный болт на 1/4 -1/2 оборота, чтобы ремень привода ГРМ был натянут усилием пружины натяжителя.



б) Проверните коленчатый вал в направлении вращения (по часовой стрелке) на 2 оборота и убедитесь, что все метки на шкивах совмещены с соответствующими установочными метками.

Внимание: так как целью данной операции является приложение соответствующего усилия натяжения к рабочей ветви ремня привода ГРМ при помощи крутящего момента на распределительном валу, то проверните коленчатый вал только на два оборота. Запрещается проворачивать коленчатый вал в обратном направлении (против часовой стрелки).

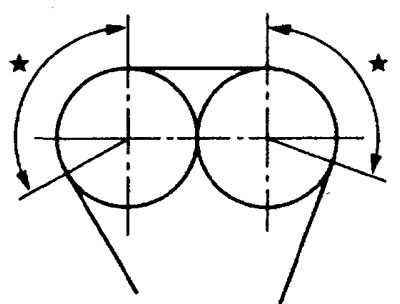

в) Проверьте, что отсутствует выступание зубьев ремня привода ГРМ относительно шкива распределительного вала в секторе "А", указанном на рисунке, и обеспечивается нормальное зацепление ремня привода ГРМ со шкивами. После этогозатяните стопорный болт ролика натяжителя номинальным моментом.

Момент затяжки — 20 - 26 Н-м



4. Установка шкива коленчатого вала.

а) Очистите резьбовое отверстие в торце коленчатого вала, торец вала, шайбу болта крепления шкива и поверхности, с ней контактирующие.

б) Смажьте минимальным количеством моторного масла привалочную поверхность (конус) носка коленчатого вала и резьбу болта шкива коленчатого вала.

в) Перед установкой болта крепления шкива коленчатого вала необходимо установить шайбу болта стороной с фаской к болту.

г) С помощью специального инструмента зафиксируйте шкив коленчатого вала от поворота, установите и затяните номинальным моментом болт крепления шкива коленчатого вала.

Момент затяжки — 121 -135 Н-м

После завершения установки деталей выполните следующие операции:

• а) Установите опорный кронштейн и опору двигателя в сборе.
• б) Установите защитный кожух картера двигателя.
• в) Выполните регулировку натяжения ремней привода навесных агрегатов (см главу "Техническое обслуживание и общие процедуры проверок и регулировок").
• г) Установите декоративный кожух двигателя.
