Снятие
Перед началом снятия деталей выполните следующие операции:
- а) Слейте охлаждающую жидкость.
- б) (Двигатель GDI) Снимите декоративный кожух двигателя.
- в) Снимите ремень привода ГРМ.
Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие насоса охлаждающей жидкости".
Проверка насоса охлаждающей жидкости
1. Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе, если необходимо.
2. Проверьте узел сальника на отсутствие утечек, и замените насос охлаждающей жидкости в сборе если необходимо.
3. Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе при необходимости.
Установка
Установка деталей производится в порядке, обратном снятию.
При установке деталей обратите внимание на операцию по установке насоса охлаждающей жидкости.
Равномерно нанесите полоску герметика диаметром 2,5 - 3,0 мм на привалочную плоскость насоса охлаждающей жидкости так, чтобы не было излишнего количества герметика, а также его пропусков.
Герметик Mitsubishi Genuine Parts № MD970389, Three Bond 1207F или равнозначный
Примечание: установка должна быть выполнена в течение 15 минут после нанесения герметика.
После завершения установки деталей выполните следующие операции:
- а) Установите ремень привода ГРМ.
- б) (Двигатель GDI) Установите декоративный кожух двигателя.
- в) Залейте охлаждающую жидкость до необходимого уровня.

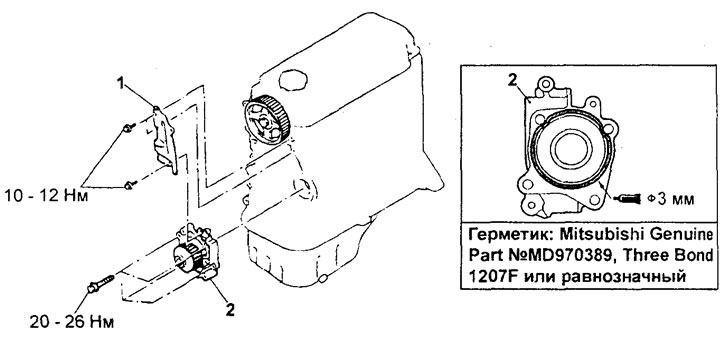

Снятие насоса охлаждающей жидкости (двигатели 4G15). 1 - регулировочная планка генератора, 2 - насос охлаждающей жидкости.

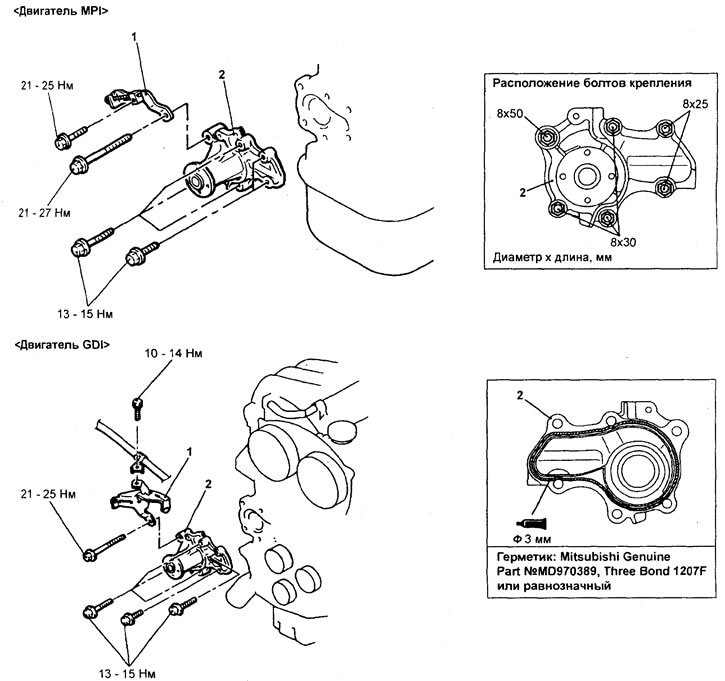

Снятие насоса охлаждающей жидкости (двигатель 4G93-GDI). 1 - болт кре пленил задней крышки ремня привода ГРМ, 2 - насос охлаждающей жидкости

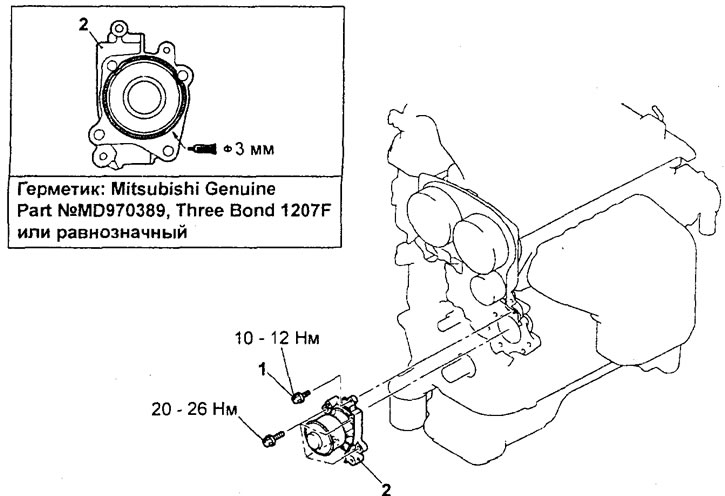

Снятие насоса охлаждающей жидкости (двигатель 4G93-MPI). 1 - задня: левая крышка ремня привода ГРМ, 2 - насос охлаждающей жидкости.
