Седан
В комплект входят два ключа: главный и дополнительный. В зависимости от комплектации автомобиля различают следующие комплекты ключей: для моделей с противоугонной системой и для моделей без противоугонной системы.
Главный ключ позволяет запустить двигатель, отпереть двери, крышку багажника и вещевой ящик. Дополнительным ключом также можно запустить двигатель, отпереть двери и крышку багажника, но нельзя отпереть вещевой ящик.

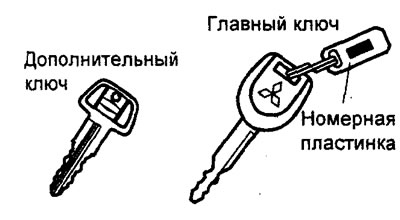

Комплект ключей (модели без противоугонной системы).

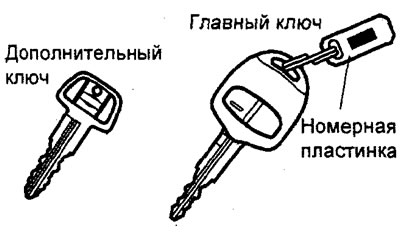

Комплект ключей (модели с противоугонной системой).
Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей, вне автомобиля. Новый ключ можно заказать у любого официального дилера MITSUBISHI, предоставив ему номер ключа.
Универсал
В комплект входят два ключа: главный и дополнительный. В зависимости от комплектации автомобиля различают следующие комплекты ключей: для моделей с системой дистанционного управления центральным замком и для моделей без системы дистанционного управления центральным замком.
Главный ключ позволяет запустить двигатель, отпереть двери, заднюю дверь и вещевой ящик. Дополнительным ключом также можно запустить двигатель, отпереть двери и заднюю дверь, но нельзя отпереть вещевой ящик.

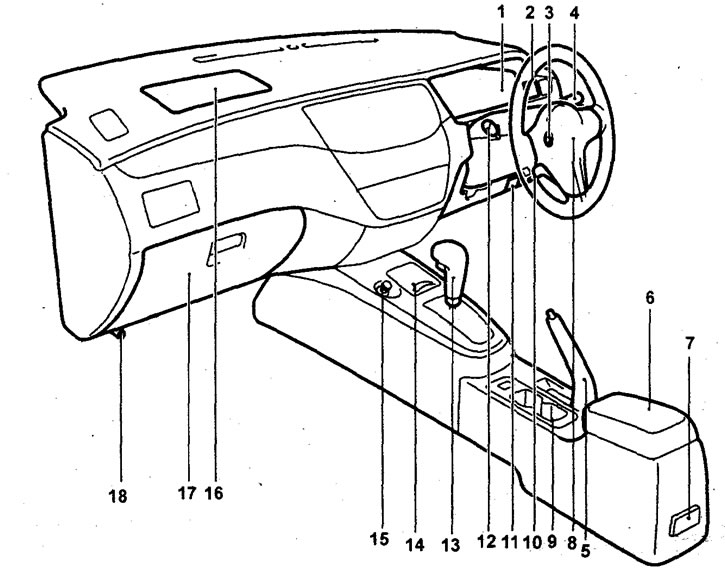

Расположение компонентов в передней части автомобиля. 1 - комбинация приборов, 2 - индикатор работы системы блокировки двигателя/противо-угонной системы (модели с противоугонной системой), 3 - замок зажигания, 4 - переключатель света фар и указателей поворота, 5 - рычаг стояночного тормоза, 6 - подлокотник, 7 - пепельница для задних пассажиров, 8 - звуковой сигнал/подушка безопасности водителя, 9 - подстаканники, 10 - рычаг привода замка капота, 11 - дополнительный вещевой ящик, 12 - переключатель стеклоочистителя и омывателя лобового стекла, 13 - селектор АКПП (модели с АКПП) или селектор вариатора (модели с вариатором), 14 - дополнительный вещевой ящик, 15 - прикуриватель, 16 - подушка безопасности переднего пассажира, 17 - вещевой ящик, 18 - фальшфейер.

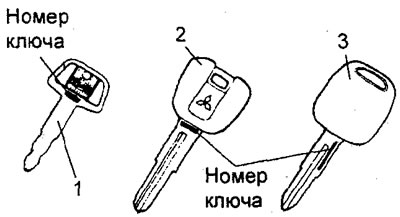

1 - дополнительный ключ, 2 - главный ключ (модели без системы дистанционного управления центральным замком), 3 - главный ключ (модели с системой дистанционного управления* центральным замком).
Примечание: номер ключа выбит на самом ключе. Перепишите номер и храните его в безопасном месте вне автомобиля. Новый ключ можно заказать у любого официального дилера MITSUBISHI, предоставив ему номер ключа.
2. На все модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля.
В головку ключа зажигания вмонтирована микросхема с передатчиком. Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя. Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания. Двигатель запустится только в случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу.

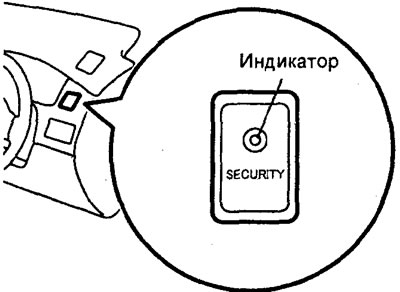

Примечание: у моделей "Седан" при вынимании ключа из замка зажигания на панели приборов начинает мигать индикатор работы системы блокировки двигателя.
Внимание: при запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа. Также, при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск. В противном случае двигатель может не запуститься или заглохнуть после запуска.

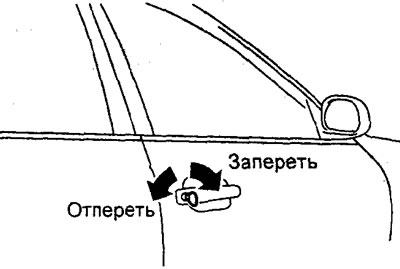

3. Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи, необходимо вставить ключ в дверной замок и повернуть его влево/вправо.
Для запирания задних боковых дверей снаружи, установите кнопку блокировки замка двери в положение "LOCK" (красная метка не видна) и закройте дверь.

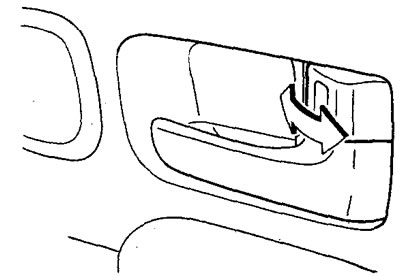

Для отпирания/запирания замков дверей изнутри, переведите кнопку блокировки замка двери вперед/назад соответственно.
4. На моделях с центральным замком при открытии/закрытии ключом снаружи двери водителя, автоматически разбло-кируются/блокируются замки всех дверей и дверь багажника.
При переводе рычага блокировки замка двери водителя в положение "LOCK" (красная метка не видна) происходит автоматическая блокировка замков всех дверей, так что двери не могут быть открыты изнутри и снаружи автомобиля. При переводе рычага блокировки замка двери водителя в положение "UNLOCK" происходит автематическая разблокировка замков всех дверей, так что двери могут быть открыты как снаружи, так и изнутри.

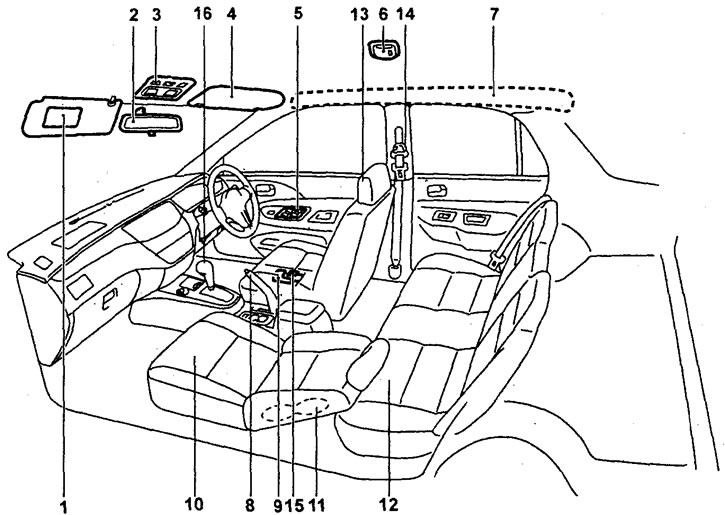

Расположение компонентов в салоне автомобиля (седан). 1 - косметическое зеркальце переднего пассажира, 2 - внутреннее зеркало заднего вида, 3 - лампы местной подсветки, 4 - солнцезащитный козырек, 5 - главная панель управления стеклоподъемниками, 6 - лампа освещения заднего сиденья, 7 - шторка безопасности (модификации), 8 - рычаг стояночного тормоза, 9 - рычаг привода замка крышки багажника, 10 - сиденье переднего пассажира, 11 - боковая подушка безопасности (модификации), 12 - заднее сиденье, 13 - подголовник, 14 - регулируемое крепление ремня безопасности водителя, 15 - рычаг открытия лючка топливной горловины, 16 - селектор вариатора.

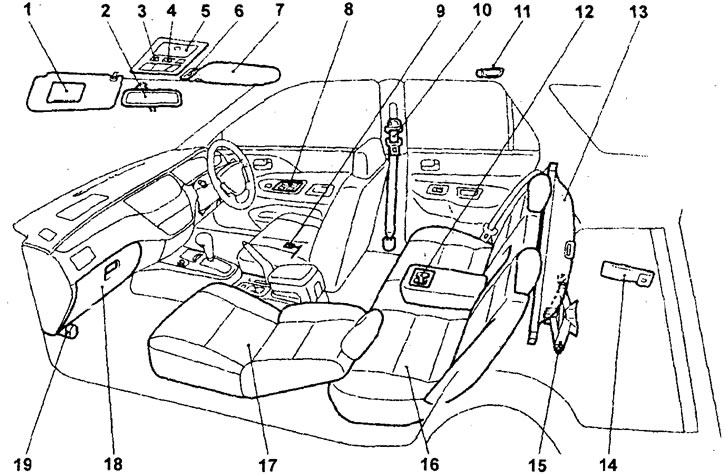

Расположение компонентов в салоне автомобиля (универсал). 1 - косметическое зеркальце переднего пассажира, 2 - внутреннее зеркало заднего вида, 3 - лампы местной подсветки, 4 - лампа освещения салона, 5- дополнительный вещевой ящик, 6 - переключатель управления люком крыши, 7 - солнцезащитный козырек, 8 - главная панель управления стеклоподъемниками, 9 - рычаг открытия лючка топливной горловины, 10 - регулируемое крепление ремня безопасности водителя, 11 - лампа освещения заднего сиденья, 12 - подстаканники для задних пассажиров, 13 - шторка багажного отделения, 14 - комплект инструментов, 15 - домкрат, 16 - заднее сиденье, 17 - переднее сиденье, 18 - вещевой ящик, 19 - фальшфейер.
5. Некоторые модификации оборудуются системой дистанционного управления центральным замком.

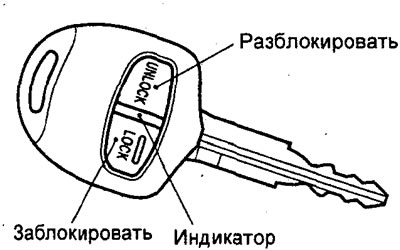

Седан
Отпирание и запирание всех дверей осуществляется нажатием соответствующей кнопки на ключе-передатчике. При этом на ключе загорится индикатор срабатывания. Расстояние до автомобиля должно быть не более 4 м.

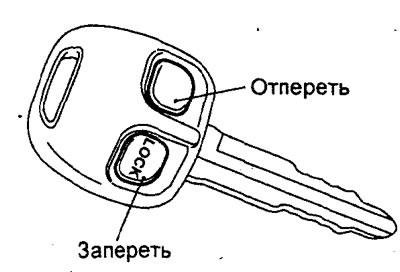

Универсал
Отпирание и запирание всех дверей осуществляется нажатием соответствующей кнопки на ключе-передатчике. При этом расстояние до автомобиля должно быть не более 1 м.
Внимание:
- Если система дистанционного управления центральным замком не срабатывает, либо индикатор срабатывания горит тускло или не горит, то разрядился элемент питания передатчика.
- Не подвергайте ключ-передатчик каким-либо ударам, воздействию каких-либо жидкостей и прямых солнечных лучей.
Примечание:
.
- Система дистанционного управления центральным замком не срабатывает, если ключ находится в замке зажигания, неплотно закрыта какая-либо из дверей или разрядилась батарейка передатчика.
- Дальность действия ключа-передатчика может меняться, если автомобиль находится рядом с электростанцией, радиотранслятором или другим источником помех.
- Если в течение примерно 30 секунд после нажатия кнопки "UNLOCK" не будет открыта ни одна дверь автомобиля, то автоматически сработает центральная блокировка замков дверей
- а) Если выключатель лампы освещения салона находится в положение ( ), то при блокировке замков дверей лампа освещения салона и указатели поворота мигнут 2 раза, кроме того, при разблокировке замков указатели поворота мигнут один раз и на 15 секунд загорится лампа освещения салона.
- б) Если в течение 30 секунд после срабатывания центрального замка нажать один.раз на кнопку "LOCK", сработает автоматическое полное поднятие стекол всех дверей (если стекла были опущены).
- в) Если в течение 30 секунд после срабатывания центрального замка дважды нажать на кнопку "LOCK", сработает автоматическое складывание боковых зеркал заднего вида. Для возврата зеркал в исходное положение при разблокировке замков дверей в течение 30 секунд дважды нажмите на кнопку "UNLOCK".

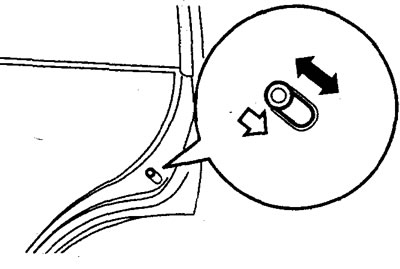

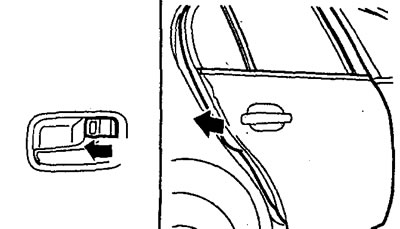

7. На задних боковых дверях установлена дополнительная блокировка дверей. Данная функция позволяет запереть дверь так, что она может быть открыта только снаружи.
Рекомендуется использовать эту функцию каждый раз, когда в автомобиле находятся маленькие дети. Для включения блокировки замка двери переместите запорный рычаг в ниж--нее положение.
Замена элемента питания передатчика 1. Отверните винт крепления крышки ключа-передатчика.

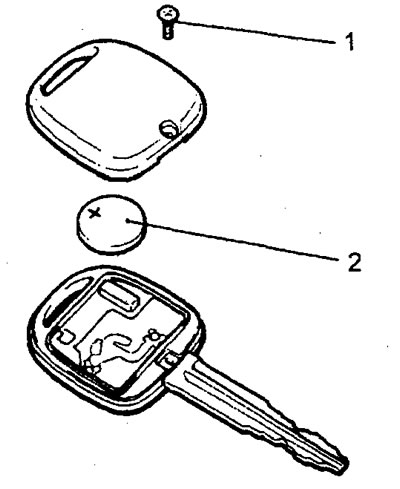

1 - винт крепления крышки ключа-передатчика, 2 - элемент питания.
2. Извлеките старый элемент питания из корпуса, отметив полярность. Установите новый элемент питания, соблюдая полярность (сторона "+" должна быть сверху). Элемент питания CR1616
