Внимание:
- − Никогда не пытайтесь разбирать или ремонтировать ремень безопасности с преднатяжителем. В случае неисправности замените его.
- −Следует очень осторожно обращаться с ремнем безопасности с преднатяжителем. Не подвергайте преднатяжитель ударам, не роняйте его, не подвергайте преднатяжитель воздействию сильных магнитных полей, а также не допускайте попадания на него воды, масла и топлива. При обнаружении вмятин, трещин или деформации замените ремень безопасности с преднатяжителем в сборе.
- −При хранении преднатяжителя ремня безопасности не кладите на него посторонние предметы.
- −Не допускайте нагрева преднатяжителя ремня безопасности до температуры свыше 90 °C.
- −После срабатывания преднатяжителя его нужно заменить новым.
- −При работе со сработавшим преднатяжителем ремня безопасности всегда надевайте защитные очки и перчатки.
Снятие
− Перед началом снятия деталей выполните следующие операции:
- а) Установите ключ замка зажигания в положение "LOCK".
- б) Отсоедините провод от отрицательной клеммы аккумуляторной батареи и заизолируйте разъем провода.
- в) Снимите нижнюю часть отделки центральной стойки.
Внимание: после отсоединения провода от аккумуляторной батареи подождите не менее 60 секунд, прежде чем приступить к дальнейшей работе.
- г) Снимите нижнюю часть отделки центральной стойки.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие ремня безопасности с преднатяжителем".

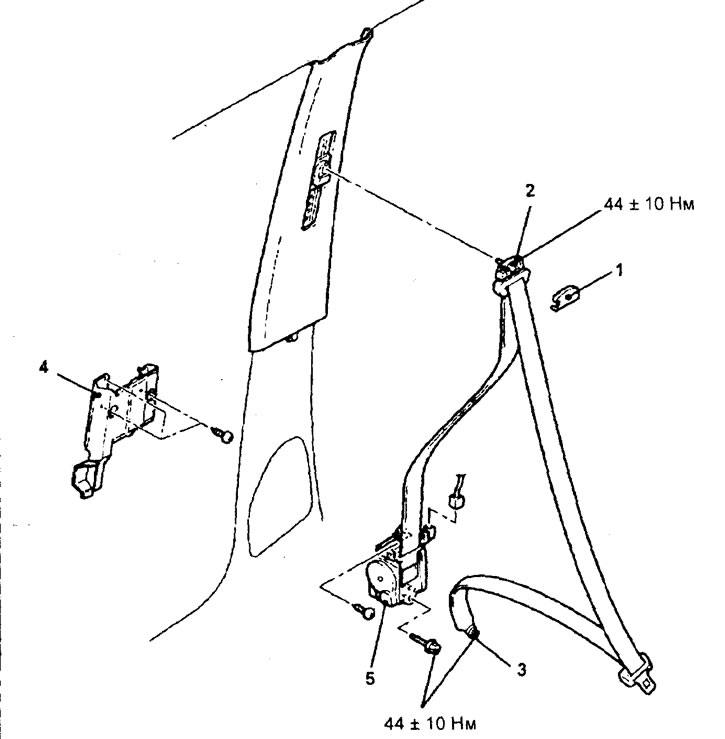

Снятие ремня безопасности с преднатяжителем (правая сторона). 1 - крышка направляющей ремня, 2 - болт верхней пластины крепления ремня, 3 - болт нижней пластины крепления ремня, 4 - кронштейн крепления преднатяжителя, 5 - ремень безопасности с преднатяжителем.
− При снятии деталей обратите внимание на операцию по отсоединению разъема преднатяжителя.

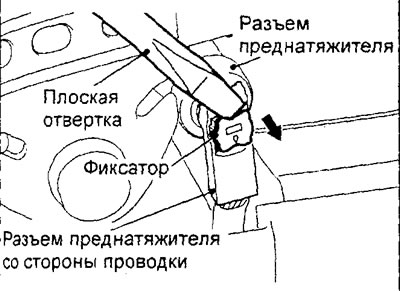

а) С помощью плоской отвертки разблокируйте фиксатор разъема преднатяжителя со стороны проводки.
б) Отсоедините разъем преднатяжителя ремня безопасности.
Установка
− Перед установкой деталей:
- а) Проверьте преднатяжитель ремня безопасности на отсутствие вмятин, трещин и деформаций.
Внимание: при обнаружении вмятин, трещин или деформации замените ремень безопасности с преднатяжителем новым.
- б) Временно подсоедините провод к отрицательной клемме аккумуляторной батареи.
- в) Подсоедините тестер к диагностическому разъему.
Внимание: при подключении или отключении тестера, ключ замка зажигания должен находиться в положении "OFF" (ВЫКЛ).
- г) Включите зажигание и проверьте, что система SRS функционирует нормально (кроме кода неисправности для снятого модуля подушки безопасности).
- д) Переведите ключ замка зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумуляторной батареи и заизолируйте разъем провода.
Внимание: после отсоединения провода от аккумуляторной батареи подождите не менее 60 секунд, прежде чем приступить к дальнейшей работе.
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по подсоединению разъема преднатяжителя.
Подсоедините разъем проводки преднатяжителя ремня безопасности и надежно зафиксируйте его фиксатором.
− После установки деталей выполните следующие операции:
- а) Установите нижнюю часть отделки центральной стойки.
- б) Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- в) Проверьте работу индикатора SRS.
