Снятие и установка
− При необходимости перед начало» снятия деталей снимите панель приборов.
Примечание: процедура снятия панели приборов приведена в главе "Интерьер".
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие воздуховодов системы вентиляции".

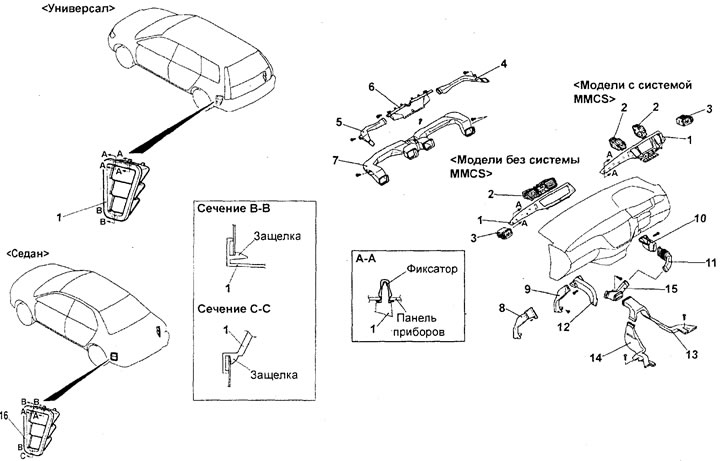

Снятие воздуховодов системы вентиляции. 1 - центральная отделка панели приборов, -2 - центральный дефлектор, 3 - боковой дефлектор, 4 - воздуховод обдува стекла боковой двери (правый), 5 - воздуховод обдува стекла боковой двери (левый), 6 - воздуховод обдува лобового стекла, 7 - распределительный воздуховод №1 (снимите вещевой ящик и отделку центральной части панели приборов), 8 - воздуховод подачи воздуха в область ног (левый), 9 - дополнительный воздуховод подачи воздуха в область ног (левый) (модели для холодного климата) (снимите нижнюю отделку панели приборов со стороны водителя), 10 - воздуховод подачи воздуха в область ног (правый), 11 - дополнительный воздуховод подачи воздуха в область ног (правый) (модели для холодного климата) (снимите центральную консоль, передние сиденья, ковровое покрытие и проставку пола), 12 - дополнительный задний воздуховод, 13 - задний воздуховод (в область ног со стороны водителя), 14 - задний воздуховод (в область ног со стороны пассажира), 15 - распределительный воздуховод №2 (снимите задний бампер), 16 - задний воздуховод системы вентиляции.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей установите панель приборов.
