Снятие и установка
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие панели управления кондиционером в сборе".

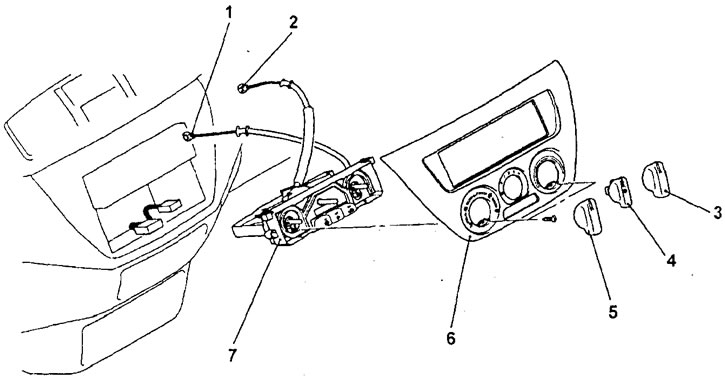

Снятие панели управления в сборе (кондиционер с ручным управлением). 1-трос привода заслонки смешения потоков воздуха, 2 - трос привода заслонки выбора направления потоков воздуха, 3 - переключатель регулятора температуры, 4 - переключатель частоты вращения электровентилятора отопителя, 5 - переключатель выбора режима распределения потоков воздуха, 6 - отделка панели управления отопителем и кондиционером, 7 - панель управления ручным кондиционером в сборе.
− Установка деталей производится в порядке, обратном снятию.
Примечание: после подсоединения тросов убедитесь, что заслонки перемещаются без помех.
− При установке деталей обратите внимание на следующие операции:
1. Подсоединение троса привода заслонки выбора направления потоков воздуха.
а) Установите ручку переключателя выбора направления потоков воздуха в положение "DEF" (обогрев ветрового стекла).

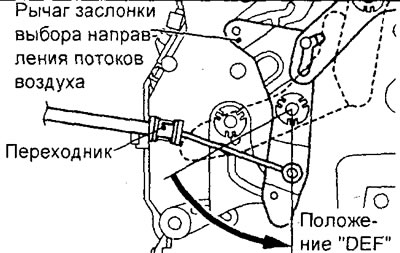

б) Установите рычаг заслонки выбора направления потоков воздуха на блоке отопителя в положение "DEF", как показано на рисунке, затем подсоедините трос к рычагу.
в) Установите переходник на корпус отопителя и зафиксируйте его фиксатором.
2. Подсоединение троса привода заслонки смешения потоков воздуха.
а) Установите ручку регулятора температуры воздуха на панели управления отопителем в положение "МАХ НОТ" (максимальный нагрев).

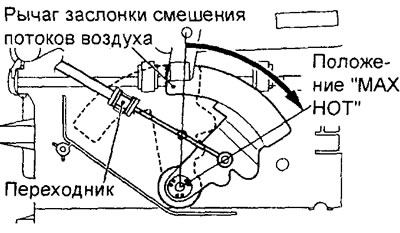

б) Установите рычаг заслонки смешения потоков воздуха на блоке отопителя в положение "МАХ НОТ", как показано на рисунке, затем подсоедините трос к рычагу.
в) Установите переходник на корпус отопителя и зафиксируйте его фиксатором.
Проверка переключателя электровентилятора отопителя

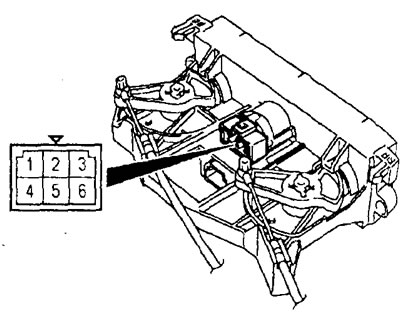

Проверьте состояние цепи между выводами разъема при различных положениях переключателя в соответствии с приведенной таблицей.

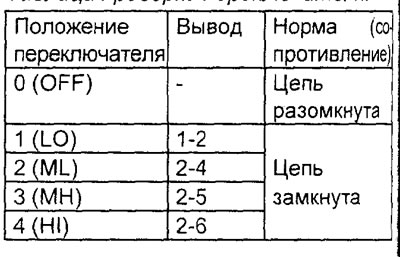

Таблица проверки переключателя.
Разборка и сборка
− Снятие деталей производится в порядке номеров, указанном на рисунке "Разборка панели управления кондиционером".

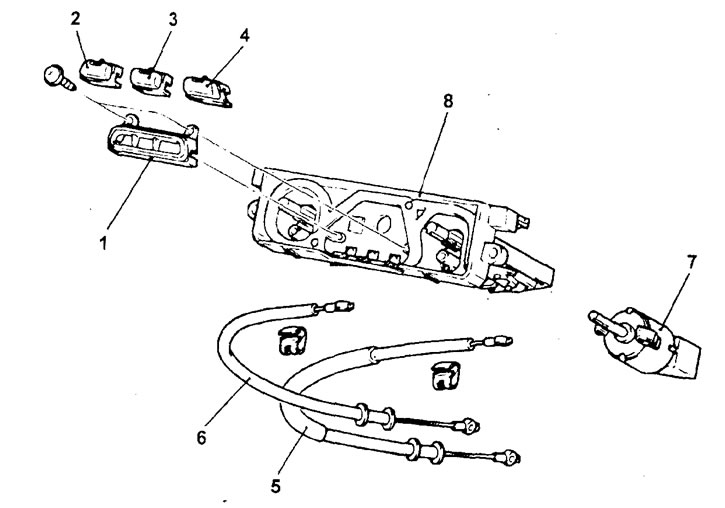

Разборка панели управления кондиционером (кондиционер с ручным управлением). 1 - панель переключателей, 2 - выключатель обогревателя заднего стекла, 3 - выключатель кондиционера, 4 - переключатель выбора режима забора воздуха, 5 - трос привода заслонки выбора направления потоков воздуха, 6 - трос привода заслонки смешения потоков воздуха, 7 - переключатель частоты вращения электровентилятора отопителя в сборе, 8 - панель управления кондиционером (электронный блок управления компрессором).
− При снятии деталей обратите внимание на операции по снятию тросов заслонок.

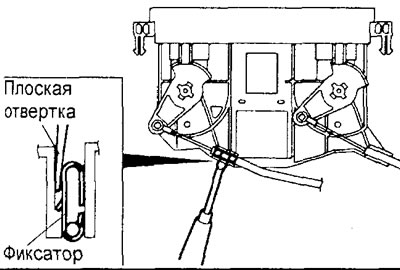

Вставьте плоскую отвертку в панель управления с внутренней стороны, затем извлеките трос, нажимая на фиксатор, как показано на рисунке.
− Установка деталей производится в порядке, обратном снятию.
