Снятие и установка
Внимание: на автомобилях с системой SRS при снятии и установке блока отопителя не допускайте его удара об блок управления SRS и другие элементы системы SRS.
− Перед началом снятия деталей выполните следующие операции:
- а) Откачайте хладагент из системы кондиционирования.
- б) Слейте охлаждающую жидкость.
- в) Снимите панель приборов.
- г) Снимите передние сиденья в сборе.
- д) Снимите центральную консоль.
- е) Снимите напольный коврик.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие блока отопителя и электровентилятора отопителя в сборе".

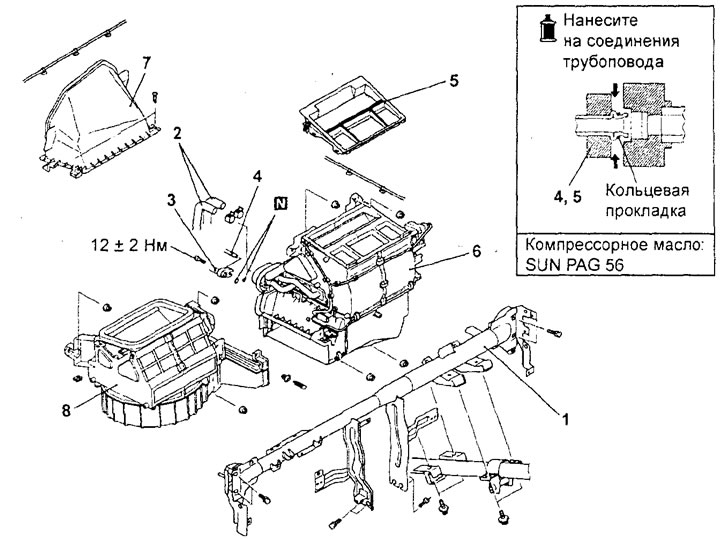

Снятие блока отопителя и электровентилятора отопителя в сборе. 1 - поперечная балка панели приборов, 2 - шланги отопителя, 3 - соединение шланга низкого давления (подводящий к компрессору), 4 - соединение трубки "В" высокого давления, 5 - центральный воздуховод, 6 - блок отопителя, 7 - впускной воздуховод, 8 - блок электровентилятора отопителя в сборе.
− При снятии деталей обратите внимание на операцию снятия соединения шланга низкого давления (подводящего к компрессору) и трубки "В" высокого давления.
Закройте отсоединенные трубки и штуцеры испарителя, чтобы избежать попадания внутрь влаги, пыли и других загрязнителей.
Внимание: шланги должны быть герметичны, в противном случае возможно насыщение компрессорного масла и ресивера-осушителя водяными парами из атмосферы. Не используйте пористый материал для закрытия трубок и штуцеров.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите напольный коврик.
- б) Установите центральную консоль.
- в) Установите передние сиденья в сборе.
- г) Установите панель приборов.
- д) Залейте охлаждающую жидкость.
- е) Заправьте систему кондиционирования хладагентом.
Разборка и сборка блока отопителя
− Снятие деталей производится в порядке номеров, указанном на рисунке "Разборка блока отопителя".

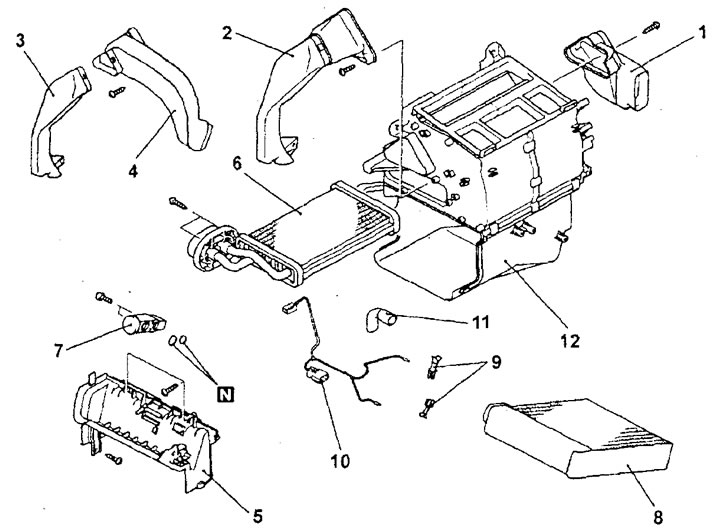

Разборка блока отопителя (кондиционер с ручным управлением). 1 - воздуховод подачи воздуха в область ног (правый), 2 - воздуховод подачи воздуха в область ног (левый), 3 - дополнительный воздуховод подачи воздуха в область ног (левый), 4 - дополнительный задний воздуховод, 5 - крышка испарителя, 6 - радиатор отопителя, 7 - расширительный клапан, 8 - испаритель, 9 - фиксатор датчика температуры воздуха в испарителе, 10 - датчик температуры воздуха в испарителе, 11 - сливной шланг, 12 - блок отопителя.
− Установка деталей производится в порядке, обратном снятию.
Разборка и сборка блока электровентилятора отопителя в сборе
− Снятие деталей производится в порядке номеров, указанном на рисунке "Разборка блока электровентилятора отопителя в сборе ".

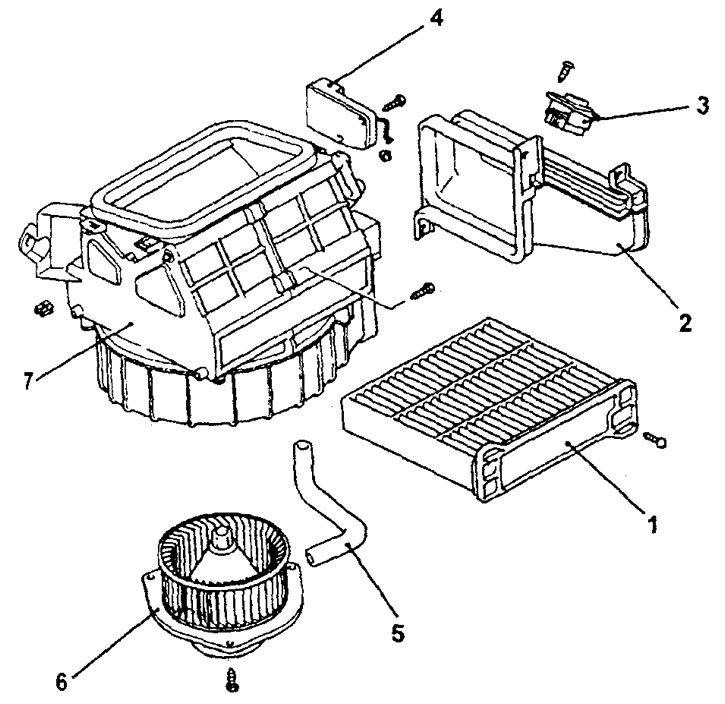

Разборка блока электровентилятора отопителя в сборе (кроме моделей седан с 10.2001 г.). 1 - салонный фильтр в сборе, 2 - крышка блока электровентилятора отопителя, 3 - резистор, 4 - сервопривод заслонки выбора режима забора воздуха, 5 - шланг, 6 - электродвигатель вентилятора, 7 - блок электровентилятора отопителя.

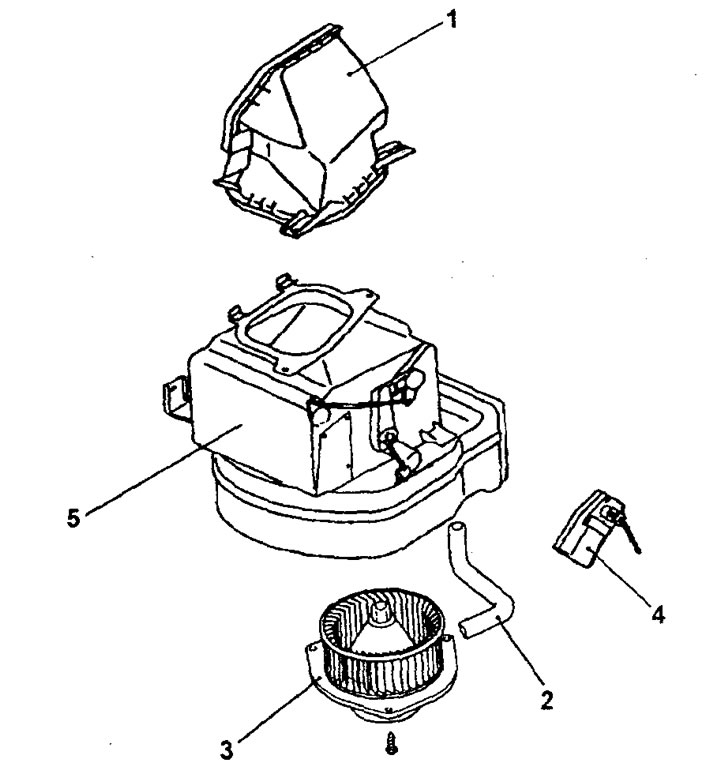

Разборка блока электровентилятора отопителя в сборе (модели седан с 10.2001 г.). 1 - впускной воздуховод, 2 - шланг, 3 - электродвигатель вентилятора, 4 - сервопривод заслонки выбора режима забора воздуха, 5 - блок электровентилятора отопителя.
− Установка деталей производится в порядке, обратном снятию.
