Примечание: на рисунках толстыми прерывистыми линиями показан жгут проводов, который заключен в специальную изоляцию; символом "" отмечены стандартные точки крепления жгута проводов.

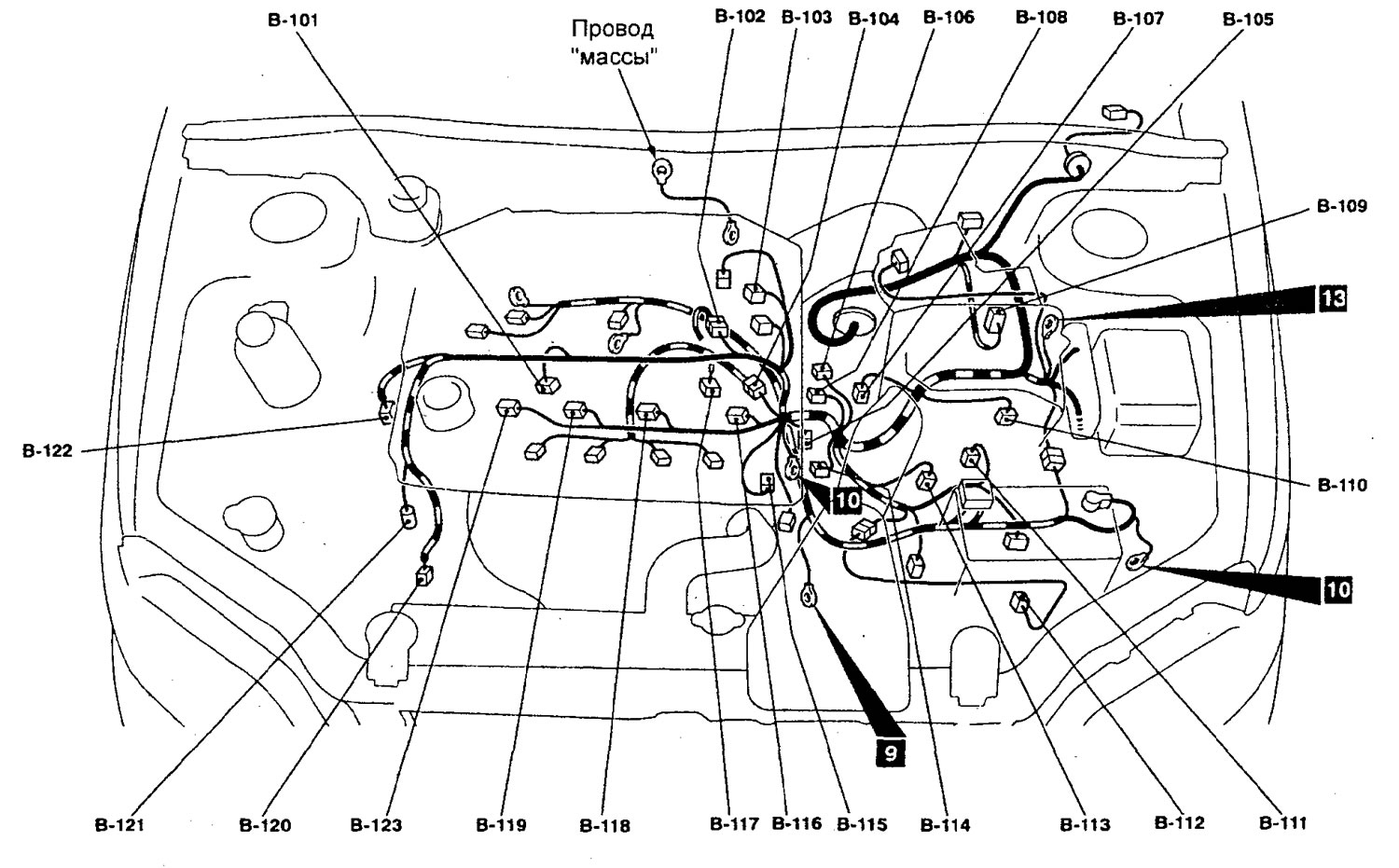

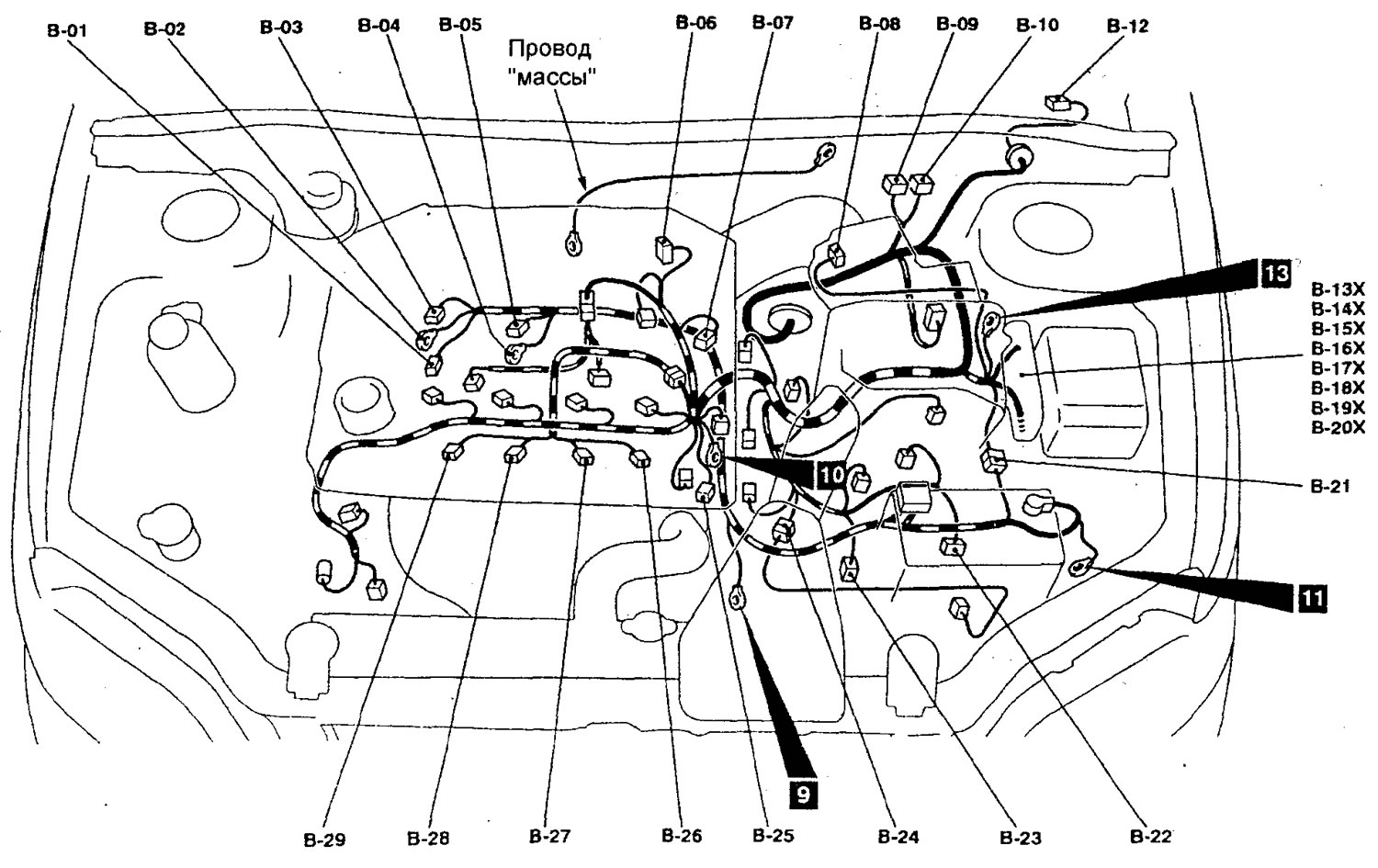

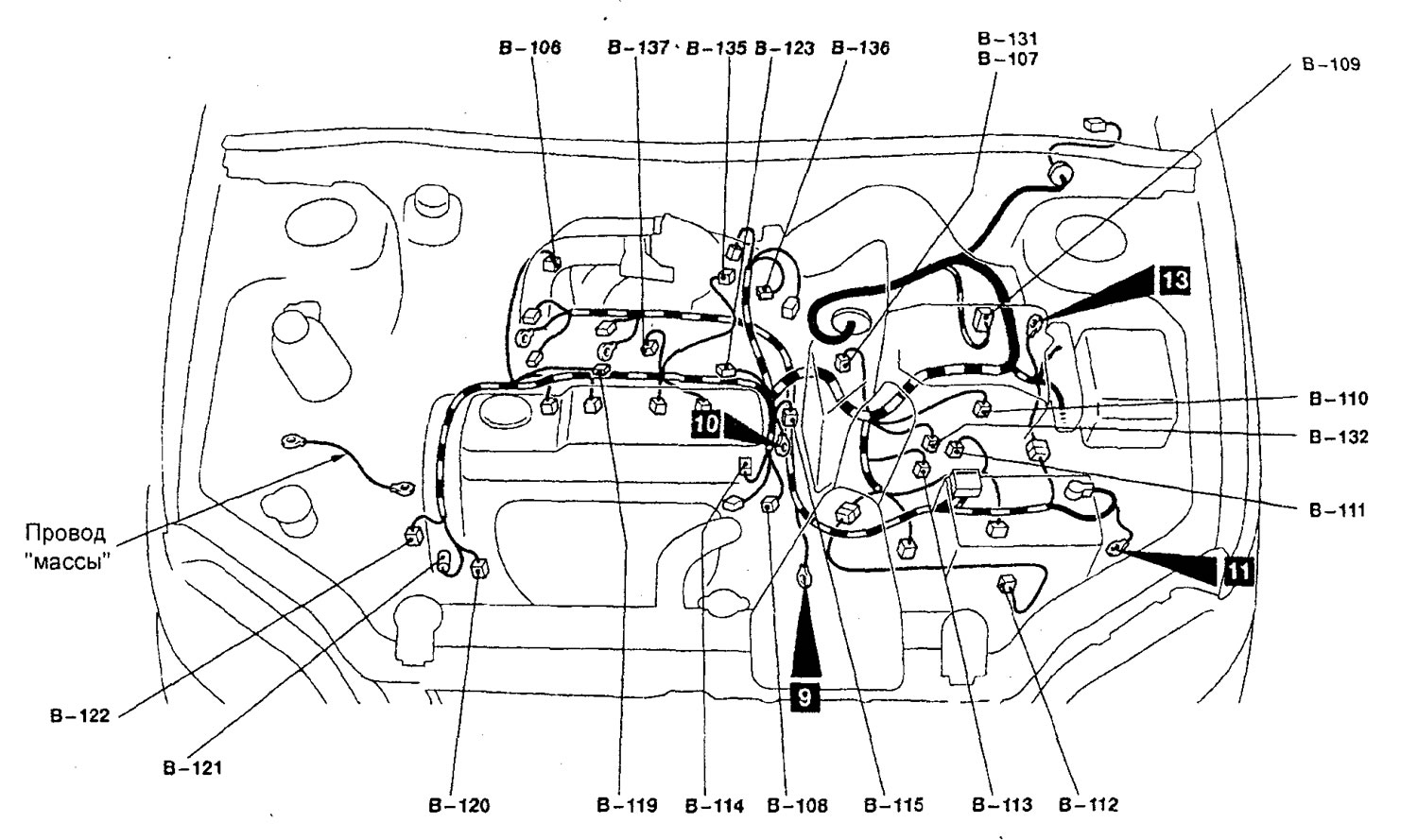

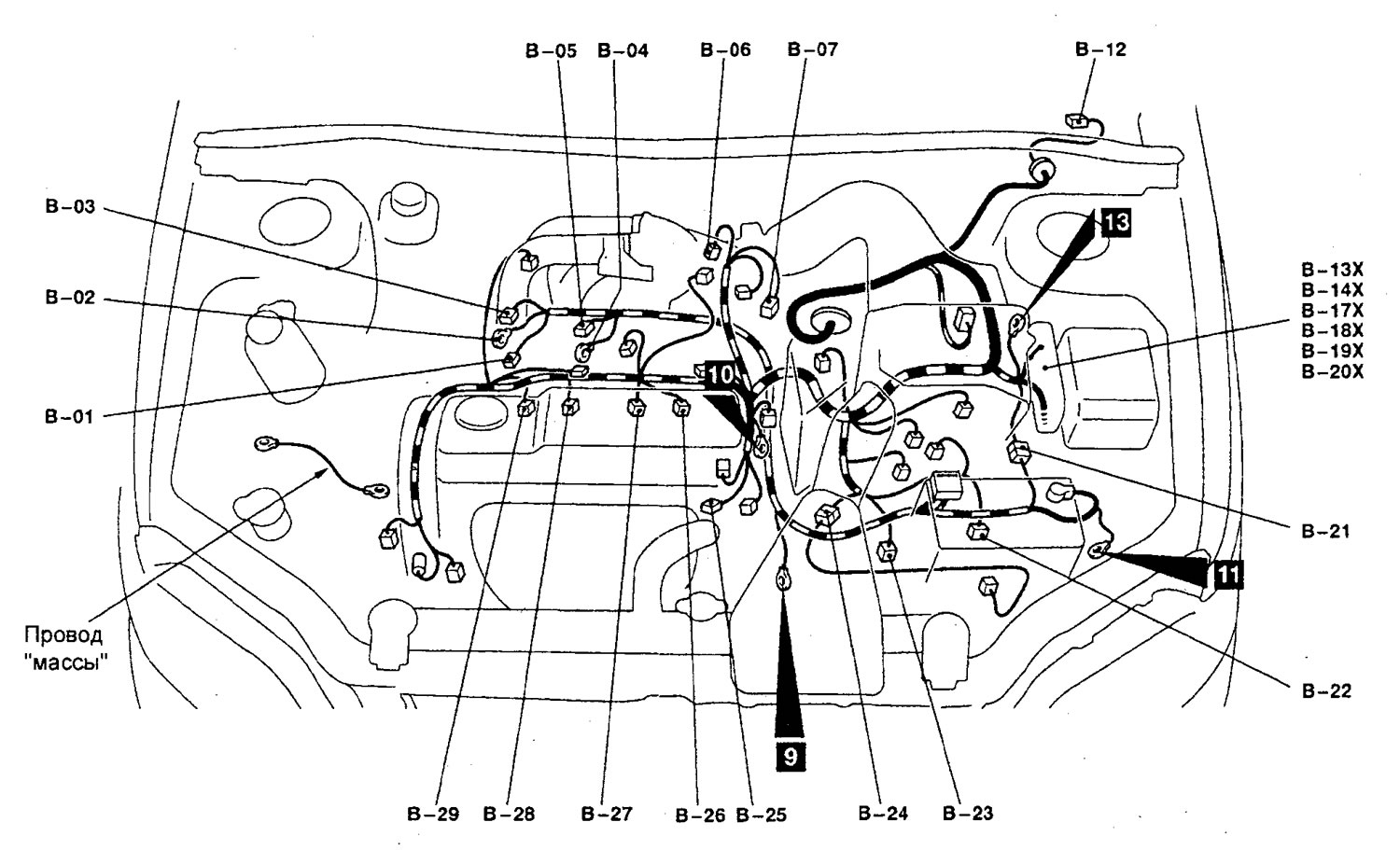

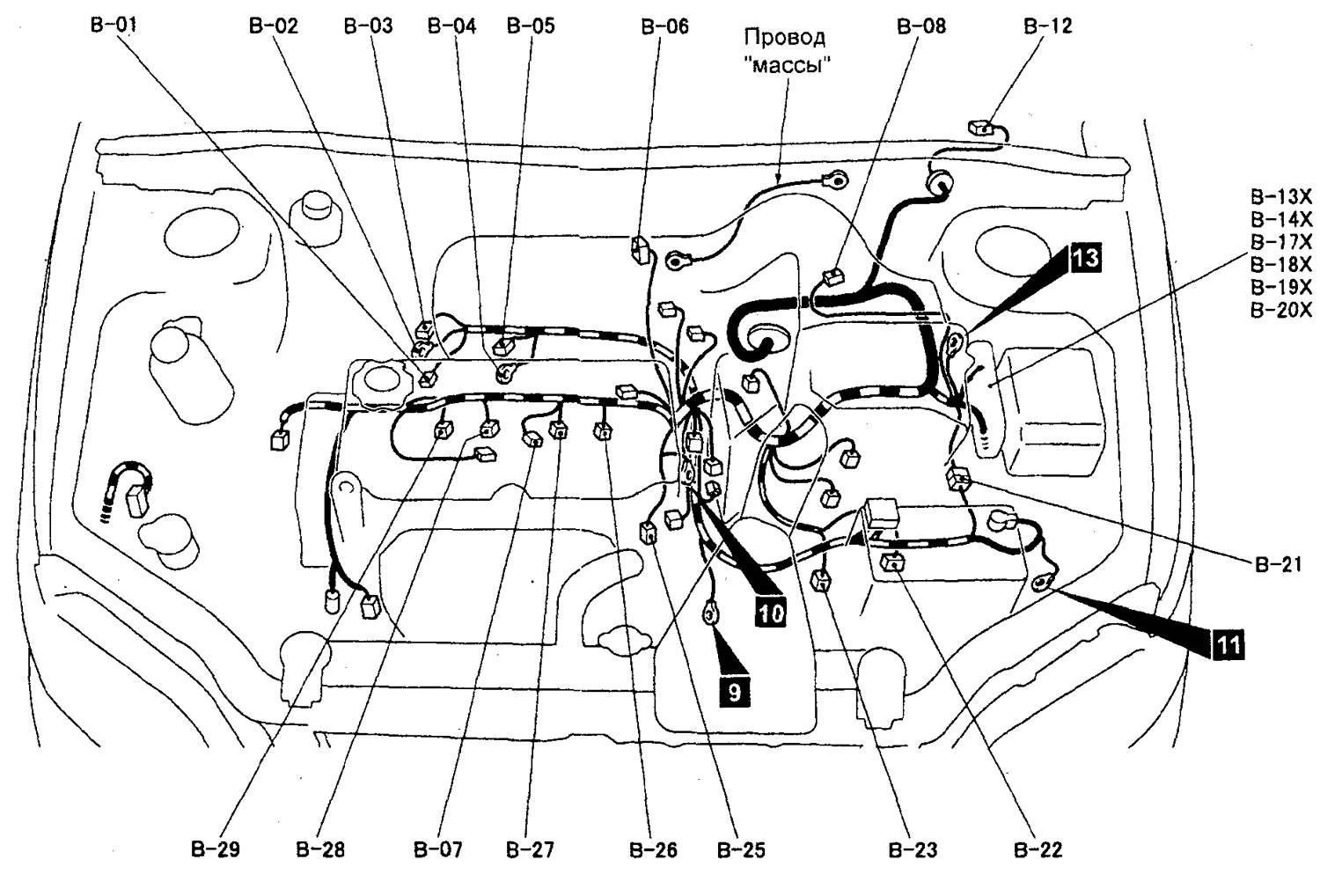

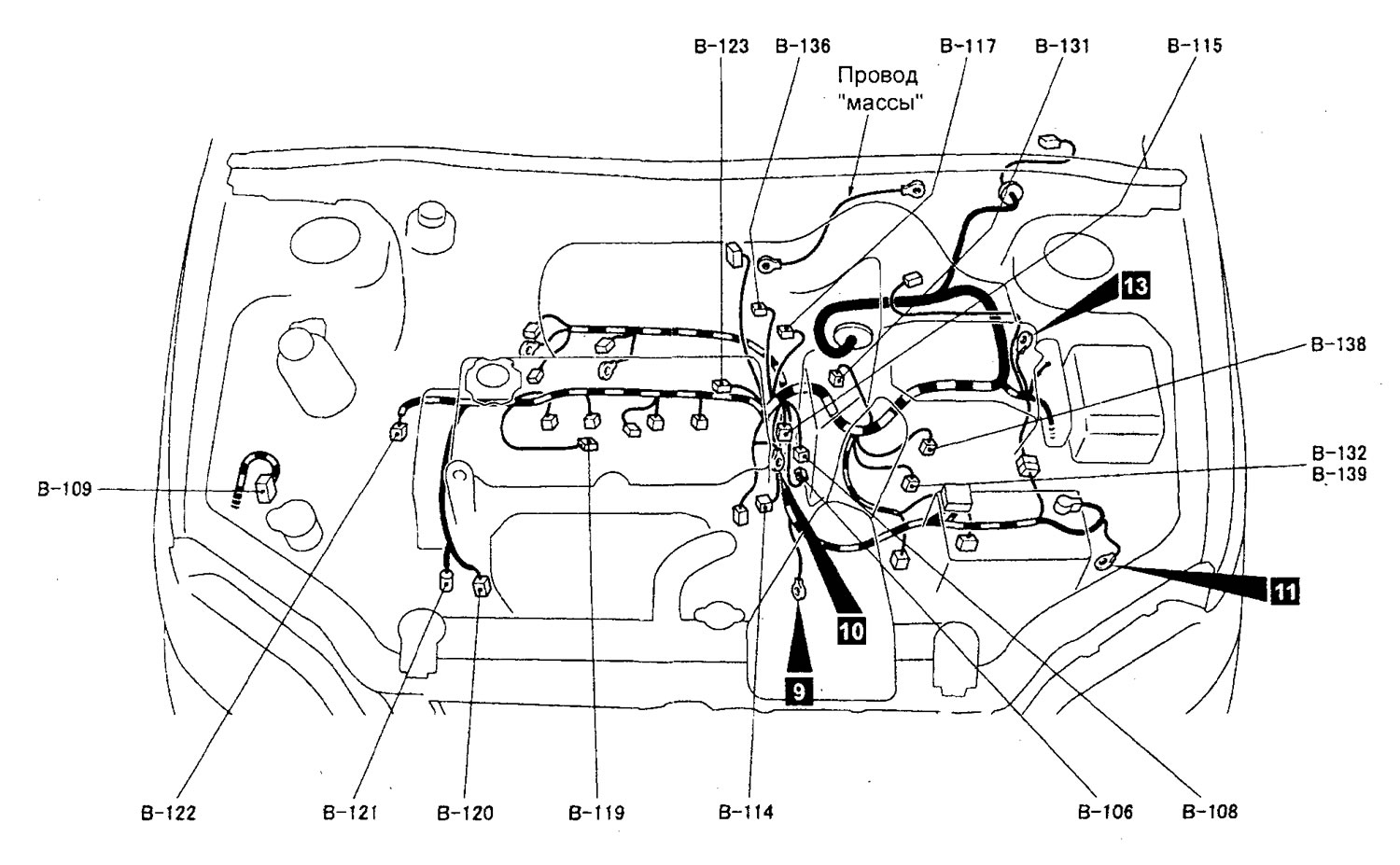

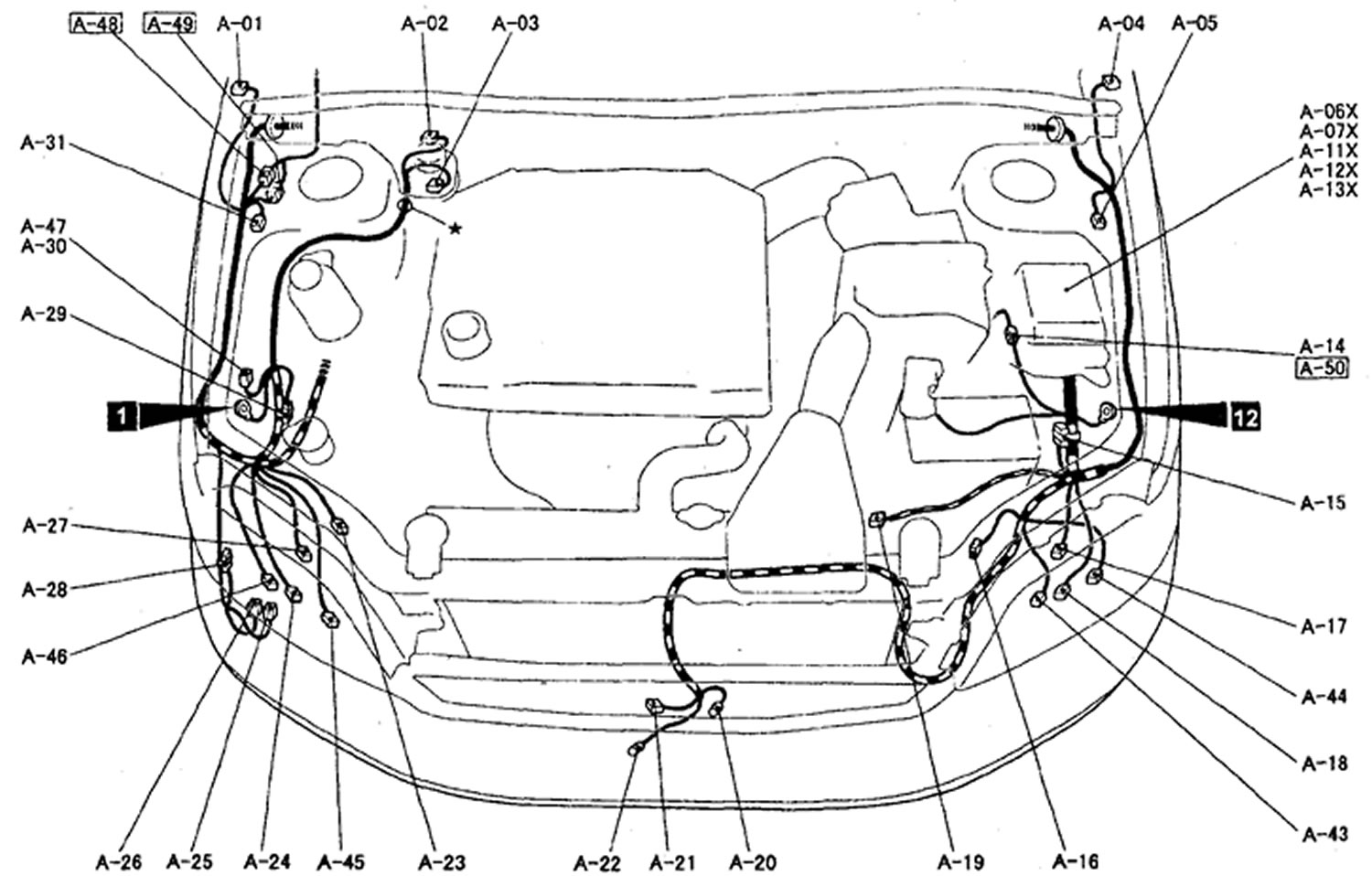

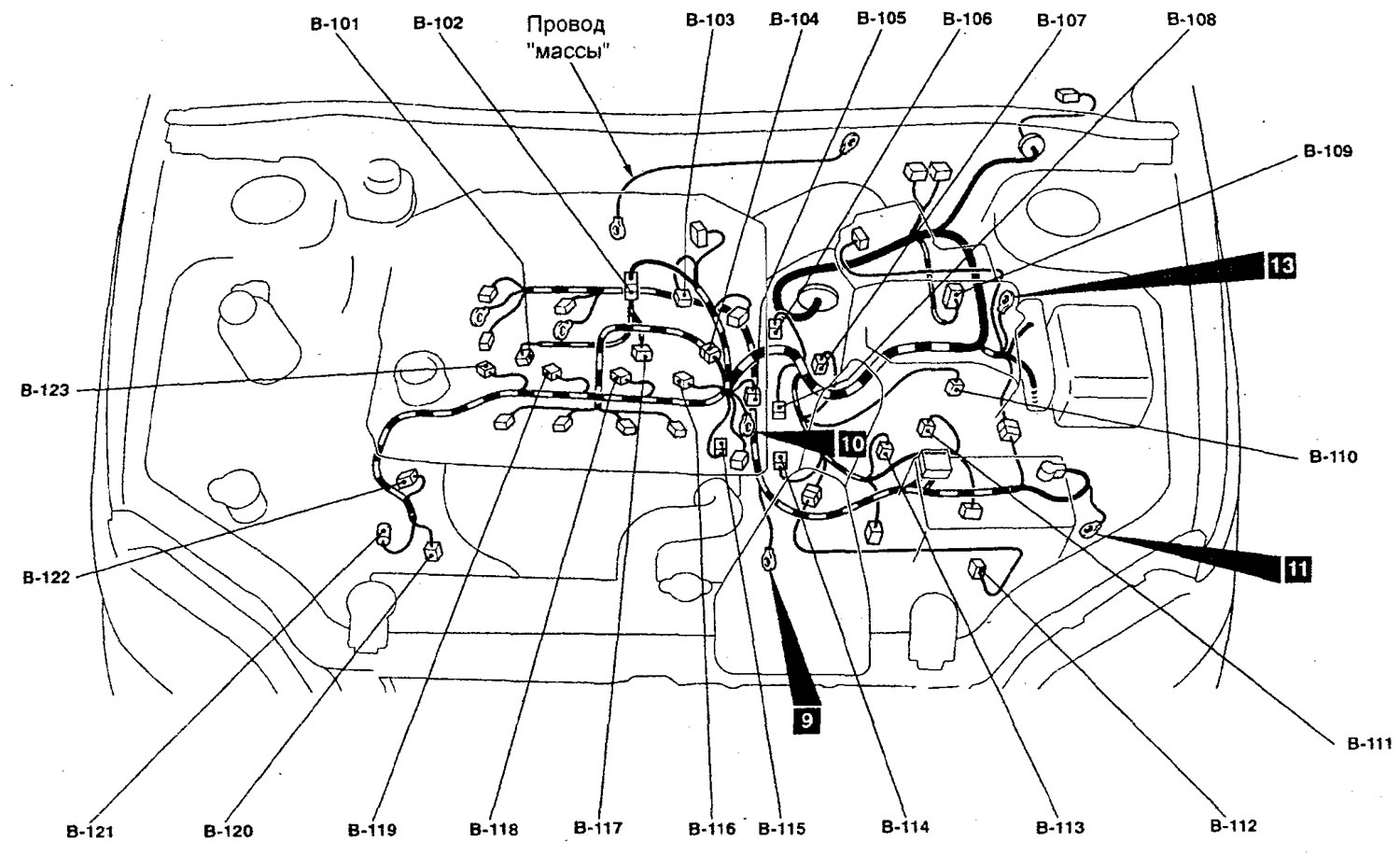

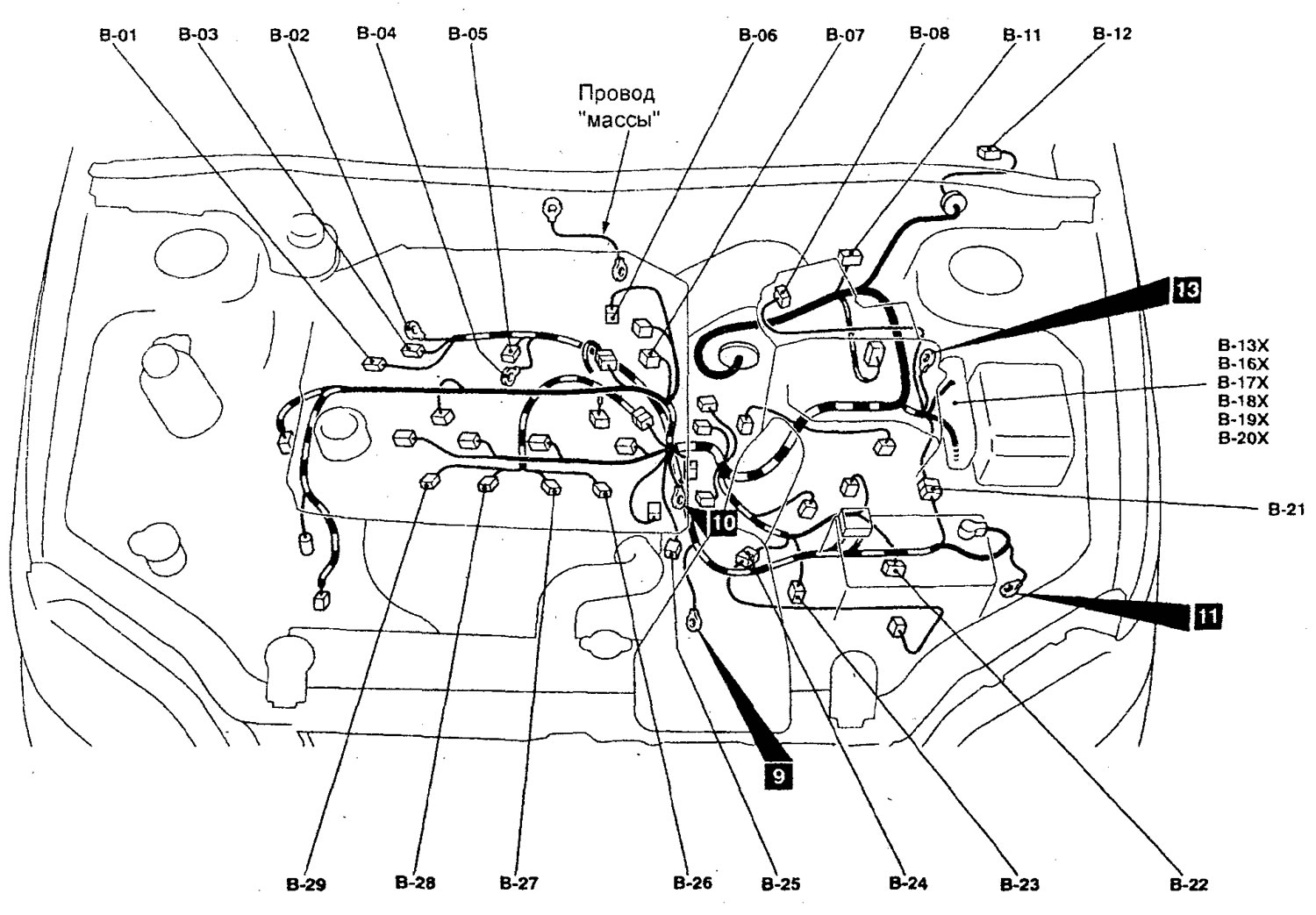

Расположение разъемов в моторном отсеке
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Поделитесь с друзьями:
Система мультиплексной связи Mitsubishi (SWS)
Обогреватель заднего стекла
Датчик температуры наружного воздуха
Мультикоммуникационная система Mitsubishi (MMCS)
Аудиосистема автомобиля
Часы автомобиля
Подрулевой комбинированный переключатель
Разъем для подключения дополнительного оборудования
Прикуриватель автомобиля
Звуковой сигнал
Обогреватель заднего стекла
Датчик температуры наружного воздуха
Мультикоммуникационная система Mitsubishi (MMCS)
Аудиосистема автомобиля
Часы автомобиля
Подрулевой комбинированный переключатель
Разъем для подключения дополнительного оборудования
Прикуриватель автомобиля
Звуковой сигнал
