Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие комбинации приборов".

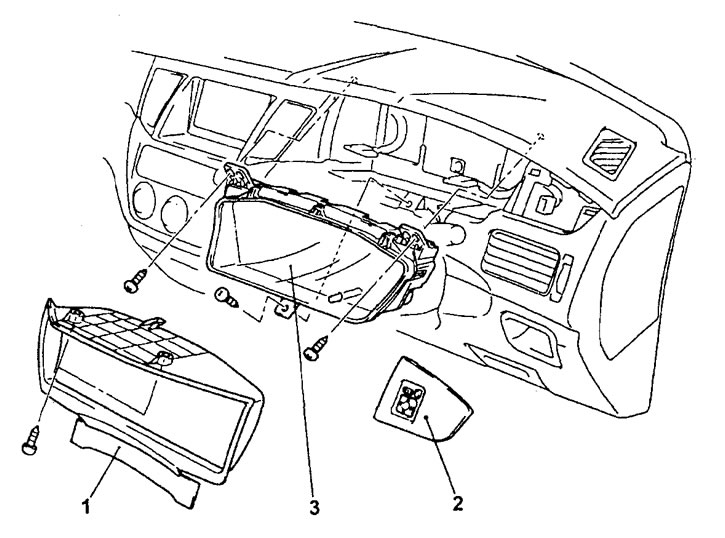

Снятие комбинации приборов. 1 - отделка комбинации приборов, 2 - боковая накладка панели приборов (со стороны водителя), 3 - комбинация приборов в сборе.
− Установка производится в порядке, обратном снятию.
Проверка сопротивления на выводах комбинации приборов

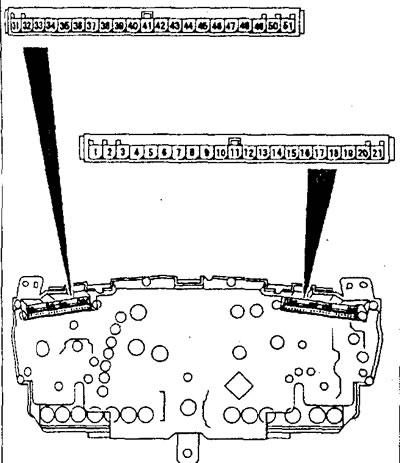

С помощью омметра измерьте сопротивление между указанными выводами комбинации приборов и убедитесь, что оно соответствует номинальному значению.
Номинальное значение:
- "50" (указатель температуры охлаждающей жидкости) и "1" ("масса") — 233±З0м
Разборка и сборка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Разборка комбинации приборов".

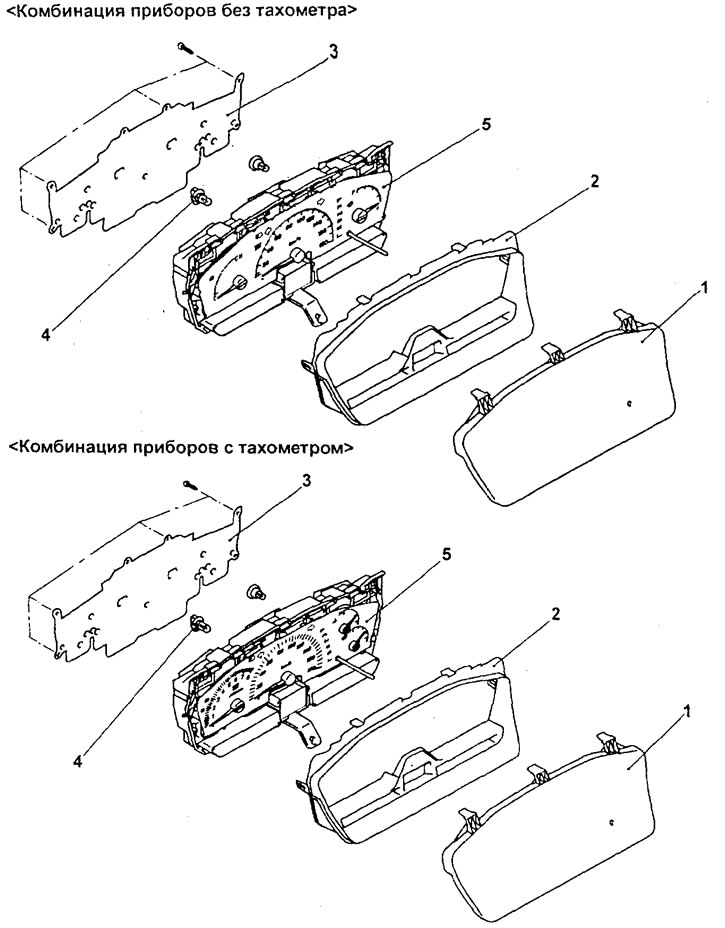

Разборка комбинации приборов (стандартная комбинация приборов). 1 - стекло комбинации приборов, 2 - рамка крепления стекла, 3 - задняя крышка, 4 - лампа подсветки, 5 - комбинация приборов в сборе.

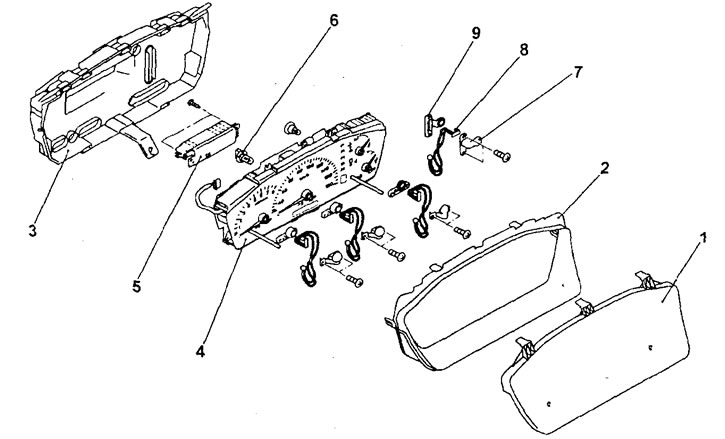

Разборка комбинации приборов (комбинация приборов с подсветкой высокой контрастности). 1 - стекло комбинации приборов, 2 - рамка крепления стекла, 3 - задняя крышка, 4 - комбинация приборов в сборе, 5 - инвертор, 6 - лампа подсветки, 7 - верхний кронштейн крепления лампы подсветки высокой контрастности, 8 - лампа подсветки высокой? 9 - нижний кронштейн крепления лампы высокой контрасности
− Установка производится в порядке, обратном снятию.
