Снятие
Внимание: на моделях с дополнительной системой пассивной безопасности (SRS) перед снятием подушки безопасности ознакомьтесь с мерами безопасности, приведенным в соответствующем разделе главы "Дополнительная система пассивной безопасности (SRS)".
− Перед началом снятия деталей снимите нижнюю отделку панели приборов со стороны водителя (см. главу "Кузов").
− Снятие деталей производится в порядке номеров, указанном на рисунке "Рулевое колесо". При снятии деталей обратите внимание на следующие операции:

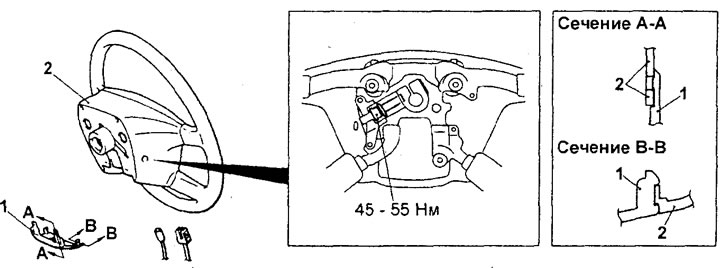

Рулевое колесо (модели с 05.2000 г.). 1 - нижняя накладка рулевого колеса, 2 - рулевое колесо.

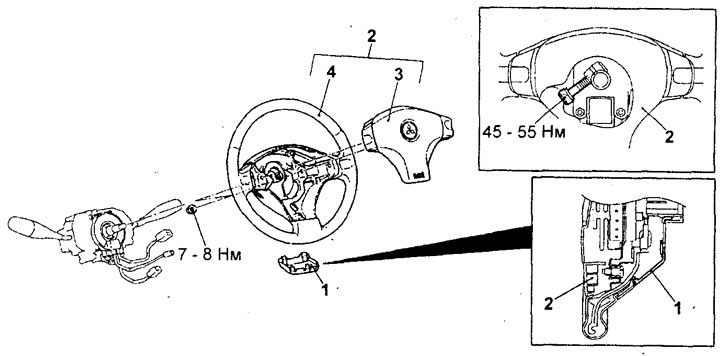

Рулевое колесо (модели с 05.2002 г.). 1 - нижняя накладка рулевого колеса, 2 - , рулевое колесо в сборе, 3 - накладка рулевого колеса / модуля подушки безопасности водителя, 4 - рулевое колесо.
1. Снятие рулевого колеса.

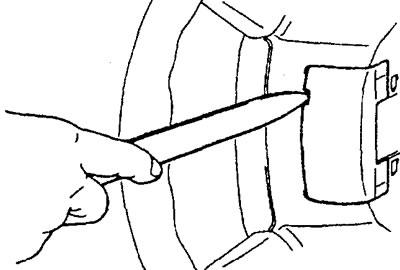

Используя подходящий инструмент, снимите нижнюю накладку рулевого колеса.
2. Снятие модуля подушки безопасности водителя.

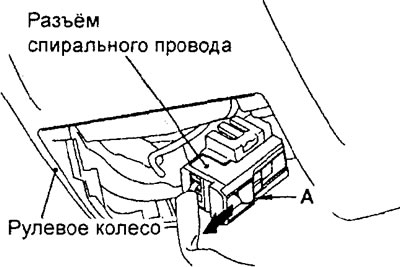

а) Отсоедините разъём "А" спирального провода.

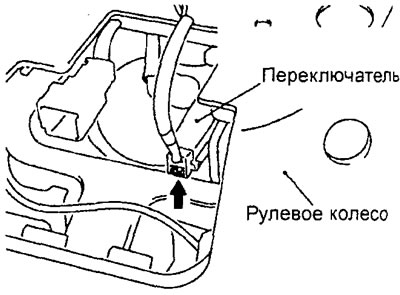

б) (Модели с 05.2002 г. с переключателем повышения и понижения передач на рулевом колесе) Отсоедините разъём переключателя повышения и понижения передач на рулевом колесе.

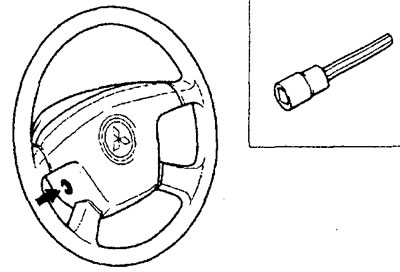

в) Отверните винты крепления рулевого колеса.
Примечание:
- - При установке используйте новые винты KOKEN 8 мм (3010М-160, 4010М-160).
- - Не разбирайте модуль подушки безопасности, при неисправности замените его в сборе.
Установка
− Установка деталей осуществляется в порядке, обратном снятию.
− После установки деталей установите нижнюю отделку панели приборов со стороны водителя (см. главу "Кузов").
