Снятие и установка
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие стабилизатора поперечной устойчивости".

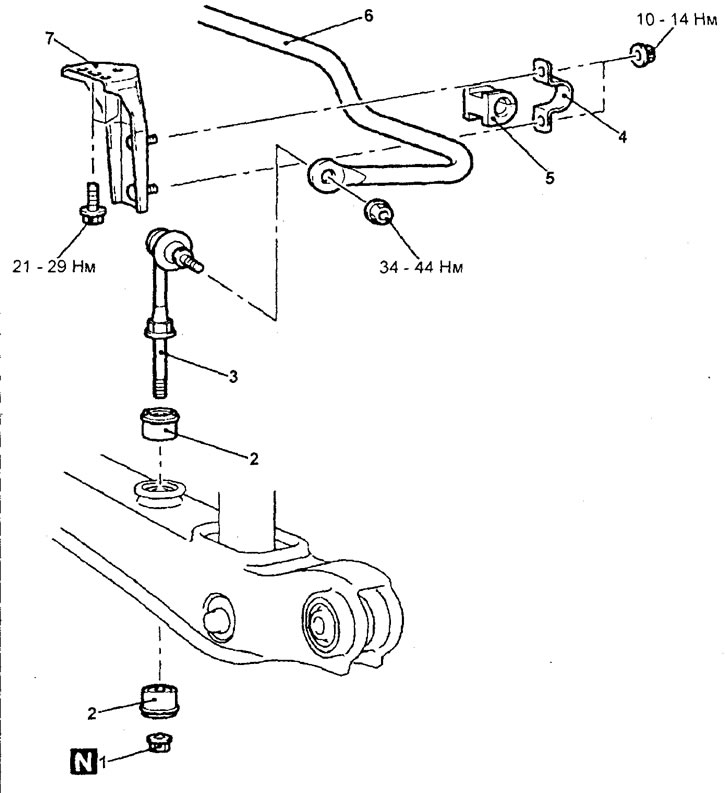

Снятие стабилизатора поперечной устойчивости. 1 - самоконтрящаяся гайка, 2 - резиновая втулка, 3 - стойка стабилизатора, 4 - кронштейн крепления стабилизатора, 5 - втулка, 6 - стабилизатор поперечной устойчивости, 7 - опора кронштейна.
− Установка деталей осуществляется в порядке, обратном снятию. При установке деталей обратите внимание на следующие операции.
1. Установка стабилизатора поперечной устойчивости.

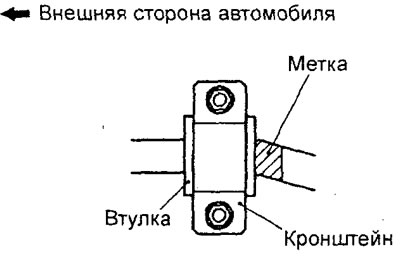

Установите стабилизатор поперечной устойчивости, втулки и кронштейны, как показано на рисунке.
2. Установка стойки стабилизатора.

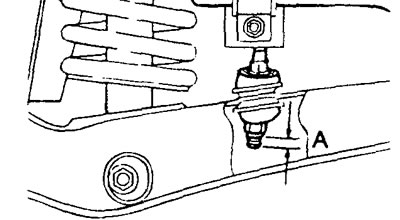

Установите стойку стабилизатора так, чтобы длина её выступающей резьбовой части "А" была в пределах номинального значения.
Номинальное значение "А" — 6 - 8 мм
− После установки деталей проверьте защитные чехлы на отсутствие механических повреждений.
Проверка
1. Проверьте втулки на отсутствие износа и повреждений.
2. Проверьте стабилизатор поперечной устойчивости на отсутствие износа или повреждений.
3. Проверьте состояние всех болтов
Проверка момента начала вращения пальца шаровой опоры стойки стабилизатора

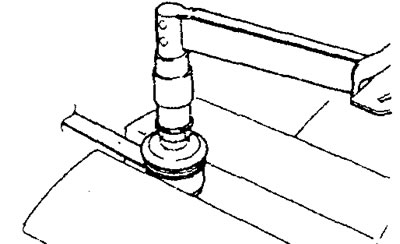

1. Покачайте несколько раз палец шарового шарнира, наденьте на него гайку, и, при помощи специального динамометрического ключа, измерьте момент начала вращения пальца шаровой опоры.
Номинальное значение — 0,5 - 1,5 Н-м
2. Если измеренная величина превышает номинальное значение, то замените стойку стабилизатора в сборе.
3. Если измеренная величина меньше номинального значения, то вращайте шаровую опору. Если вращение происходит плавно и без заеданий, то стойка стабилизатора считается годной к дальнейшей эксплуатации.
Замена защитного чехла шарового шарнира стойки стабилизатора
Внимание: замена защитного чехла производится только в случае его повреждения в процессе работ по техническому обслуживанию.

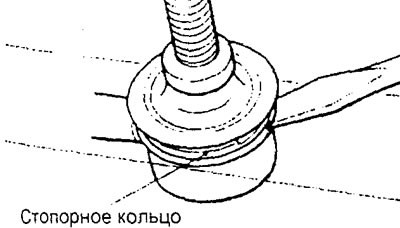

1. Снимите стопорное кольцо и защитный чехол шаровой опоры.
2. Нанесите универсальную консистентную смазку на уплотнительную кромку нового защитного чехла и заложите её внутрь чехла.
Смазка — универсальная консистентная смазка R-2 или равнозначная
3. Обмотайте резьбовую часть пальца шарового шарнира изоляционной лентой и затем установите защитный чехол шарового шарнира.
4. Закрепите защитный чехол шарового шарнира стопорным кольцом.
5. Проверьте защитный чехол шаровой опоры на отсутствие трещин и повреждений.
