Подготовительные операции
Перед проверкой убедитесь, что задняя подвеска и колёса находятся в нормальном техническом состоянии. Кроме того, проверьте, что автомобиль стоит на ровной горизонтальной поверхности и давление в шинах соответствует норме.
Внимание: изношенные или поврежденные детали передней и задней подвески должны быть заменены до проверки и регулировки углов установки колёс.
Схождение
1. Измерьте схождение колес.
Номинальное значение — 3 ±2 мм

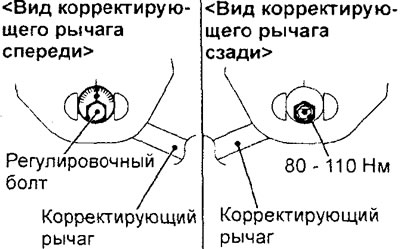

2. Если измеренная величина схождения не соответствует номинальному значению, то произведите регулировку схождения задних колёс вращением регулировочных болтов (болтов крепления, расположенных на внутренней стороне правого и левого рычагов регулировки схождения задней подвески) на одинаковую величину.
Примечание:
- - С левой стороны автомобиля: вращайте болт по часовой стрелке для увеличения схождения.
- - С правой стороны автомобиля: вращайте болт по часовой стрелке для уменьшения схождения.
- - Поворот регулировочного болта на одно деление шкалы соответствует изменению схождения приблизительно на 2,6 мм (эквивалентно углу схождения 0 16’ с одной стороны).
- - Во избежание повреждения втулок только предварительно затяните регулировочные болты, а окончательную затяжку произведите после опускания автомобиля на колёса.
Развал
Примечание: развал задних колес отрегулирован на заводе-изготовителе и не подлежат регулировке в процессе эксплуатации.

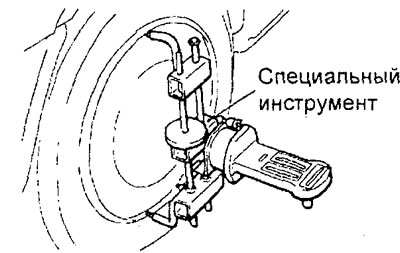

1. Измерьте развал задних колёс с помощью специального инструмента.
Номинальное значение — -0°40' ± 30'
Внимание:
- - Разница между измеренными величинами для левого и правого колёс должна быть не более 0°30‘.
- - На автомобилях с алюминиевыми дисками колёс измеряйте величину развала на каждом колесе с помощью указанного специального приспособления, затянув его указанным моментом затяжки.
Момент затяжки — 150-200 Н-м
- Не нагружайте подшипники весом автомобиля при ослабленных фланцевых гайках крепления ступицы колеса (2WD) или гайках крепления вала привода колеса (4WD).
2. Если измеренная величина развала не соответствует номинальному значению, то выполните следующие операции:

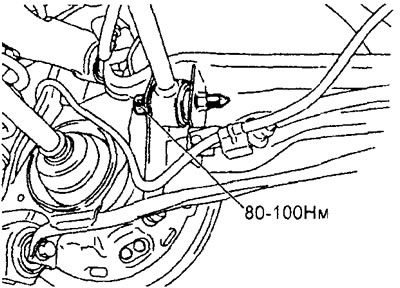

- а) Ослабьте болт крепления регулировки схождения и продольного рычагов.

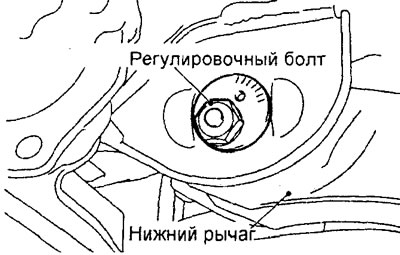

- б) Выполните регулировку развала задних колес вращением регулировочного болта крепления нижнего рычага.
Примечание:
− С левой стороны автомобиля: вращайте болт по часовой стрелке для увеличения развала.
− С правой стороны автомобиля: вращайте болт по часовой стрелке для уменьшения развала.
- Поворот регулировочного болта на одно деление шкалы эквивалентно изменению угла развала на 0°14’ с одной стороны.

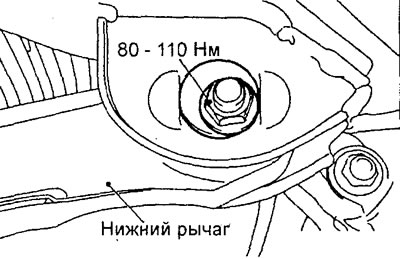

в) После завершения регулировки развала затяните болт крепления регулировки схождения и продольного рычагов номинальным моментом.
Момент затяжки — 80 -110 Н-м
3. После завершения регулировки развала отрегулируйте схождение задних колёс.
