Проверка толщины накладок колодок барабанного тормоза
1. Снимите тормозной барабан.

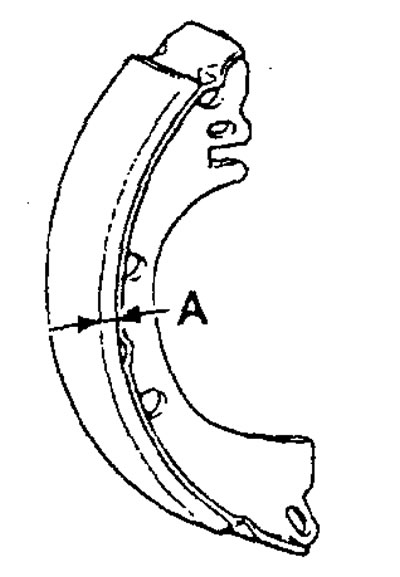

2. Измерьте толщину накладки тормозной колодки стояночного тормоза в месте наибольшего износа.
Номинальное значение — 4,3 мм
Предельно допустимое значение — 1 мм
3. Если толщина накладки меньше предельно допустимого значения или наблюдается неравномерный износ, то необходимо заменить тормозные колодки комплектом.
Внимание:
- При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой стороны автомобиля, чтобы избежать неравномерного усилия торможения правого или левого колес и появления заноса автомобиля при торможении.
- Если наблюдается значительная разница степени износа (толщины) тормозных накладок на левом и правом колесах, то необходимо проверить работу рабочих тормозных цилиндров.
Проверка внутреннего диаметра тормозного барабана
1. Снимите тормозной барабан.

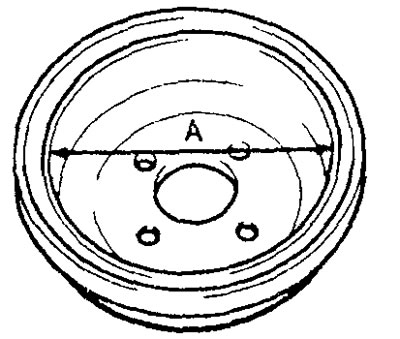

2. Измерьте внутренний диаметр тормозного барабана в двух или более точках.
Номинальное значение — 203 мм
Предельно допустимое значение — 205 мм
3. Если износ тормозного барабана превышает предельно допустимое значение, либо тормозной барабан имеет значительный дисбаланс, то необходимо заменить тормозной барабан и тормозные колодки в сборе.
Проверка прилегания тормозных колодок к поверхности тормозного барабана
1. Снимите тормозные колодки и тормозной барабан в сборе.

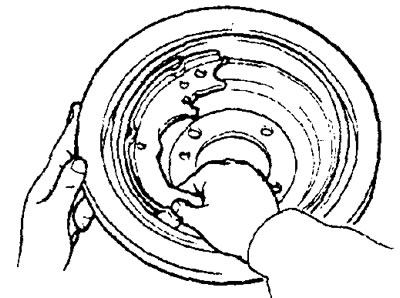

2. Нанесите мел на внутреннюю поверхность тормозного барабана и проведите по ней тормозной колодкой.
3. Если пятно контакта неравномерное, то замените тормозной барабан или тормозные колодки в комплектом. Примечание: после проверки удалите мел с внутренней поверхности тормозного барабана и с поверхностей накладок тормозных колодок.
