Примечание: процедура проверки уровня тормозной жидкости приведена в главе "Техническое обслуживание и общие процедуры проверок и регулировок".
Регулировка педали тормоза по высоте
− Снимите напольный коврик, находящийся под педалью тормоза.

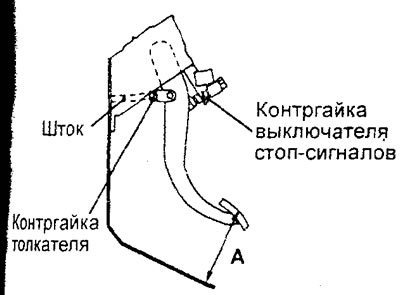

− Измерьте высоту расположения педали тормоза над полом, как показано а рисунке.
Номинальное значение "А" — 162,1- 172,1 мм
Если измеренная высота "А" не соответствует номинальному значению,то для ее регулировки выполните следующие операции:
- а) Отсоедините разъем выключателя стоп-сигналов.
- б) Отверните выключатель стоп-сигналов на 0,25 оборота.
- в) Снимите штифт и отрегулируйте высоту расположения педали тормоза над полом вращением толкателя так, чтобы она соответствовала номинальному значению.
Примечание: при повороте штока на 180° высота расположения педали меняется примерно на 2,4 мм.
- г) Удерживая рукой педаль тормоза на максимально возможной высоте, заверните выключатель стоп-сигналов до касания с ограничителем.

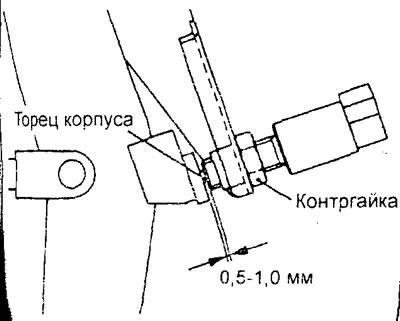

- д) Доверните выключатель на 0,25 оборота и убедитесь, что зазор между ограничителем и выключателем соответствует указанному на рисунке.
- е) Подсоедините разъём к выключателю стоп-сигналов.
Примечание: убедитесь в том, что стоп-сигналы не горят при отпущенной педали тормоза.
4. Проверьте механизм блокировки селектора АКПП и механизм блокировки ключа в замке зажигания.
5. Установите напольный коврик на прежнее место.
Проверка свободного хода педали тормоза

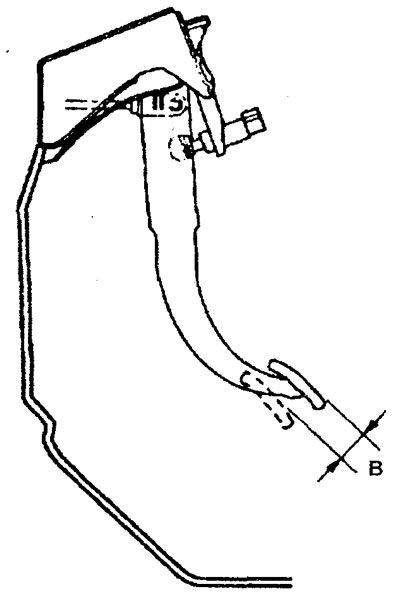

1. При неработающем двигателе два-три раза нажмите на педаль тормоза. После уменьшения разрежения в вакуумном усилителе тормозов нажмите на педаль тормоза рукой и проверьте, что свободный ход педали "В" (до заметного сопротивления перемещению) соответствует номинальному значению.
Номинальное значение "В" — 3 - 8 мм
2. Если свободный ход не соответствует номинальному значению, то выполните следующие проверки:
- а) Проверка отсутствия повышенного зазора в соединении между рычагом педали тормоза и штифтом вилки толкателя или штифтом и вилкой толкателя.
- б) Проверка высоты расположения педали тормоза.
- в) Проверка корректности установки выключателя стоп-сигналов и т.д.
Проверка расстояния между нажатой педалью тормоза и полом салона
1. Снимите напольный коврик, находящийся под педалью тормоза.

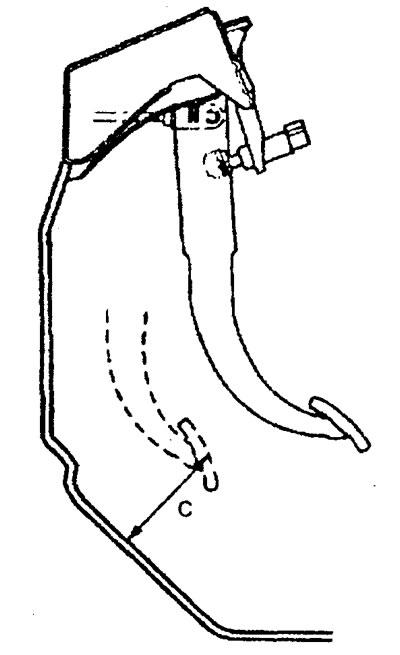

2. Запустите двигатель, нажмите на педаль тормоза с усилием приблизительно 500 Н и измерьте расстояние "С" между нажатой педалью тормоза (по верху накладки педали) и полом салона (наклонной панелью для ног водителя).
Номинальное значение "С" — 90 мм или больше
2. Если измеренное расстояние меньше номинального значения, то выполните следующие проверки:
- а) Проверка отсутствие воздуха в гидросистеме тормозов.
- б) Проверка толщины накладок тормозных колодок дискового тормоза или барабанного тормоза.
- в) Проверка отсутствия подклинивания стояночного тормоза.
3. При необходимости отрегулируйте или замените неисправные детали.
4. Установите напольный коврик на прежнее место.
