Снятие и установка
Примечание: электронный блок управления двигателем контролирует сигнал датчика разрежения усилителя тормозов и при его неисправности выдает соответствующий диагностический код. Проверка датчика разрежения усилителя тормозов см. в главе "Система впрыска топлива".
− Перед началом снятия деталей слейте тормозную жидкость.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие главного тормозного цилиндра и вакуумного усилителя тормозов".

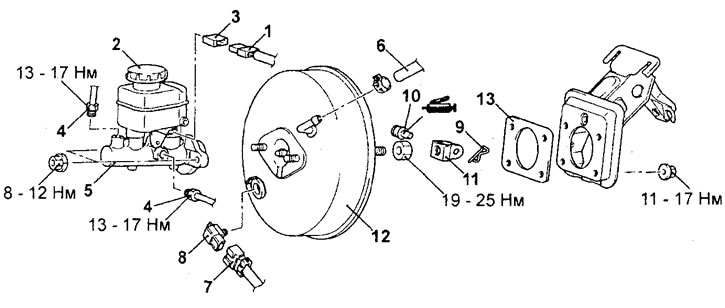

Снятие главного тормозного цилиндра и вакуумного усилителя тормозов. 1 - разъём датчика уровня тормозной жидкости, 2 - бачок, 3 - датчик уровня тормозной жидкости, 4 - тормозная трубка, 5 - главный тормозной цилиндр, 6 - вакуумный шланг (со встроенным обратным клапаном), 7 - разъём датчика разрежения вакуумного усилителя, 8 - датчик разрежения вакуумного усилителя, 9 - шплинт, 10 - штифт, 11 - вилка, 12 - вакуумный усилитель тормозов, 13 - прокладка.
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на следующие операции:
1. Установка вакуумного шланга.
Наденьте вакуумный шланг на штуцер до упора в шестигранник штуцера так, чтобы цветовая метка шланга была направлена вперед, затем закрепите шланг хомутом.
2. Перед установкой уплотнения и главного тормозного цилиндра отрегулируйте зазор между штоком вакуумного усилителя тормозов и первичным поршнем.

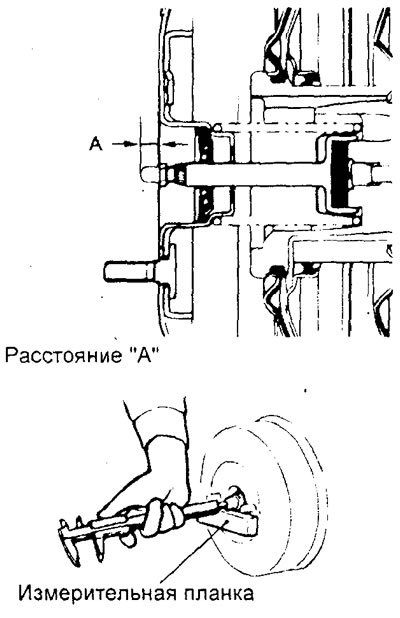

а) Определите расстояние "А", как показано на рисунке.
Номинальное значение "А" — 9,18 - 9,43 мм
Примечание: при создании разрежения на вакуумном усилителе тормозов в 66,7 кПа, расстояние "А" будет составлять 10,28 - 10,53 мм.

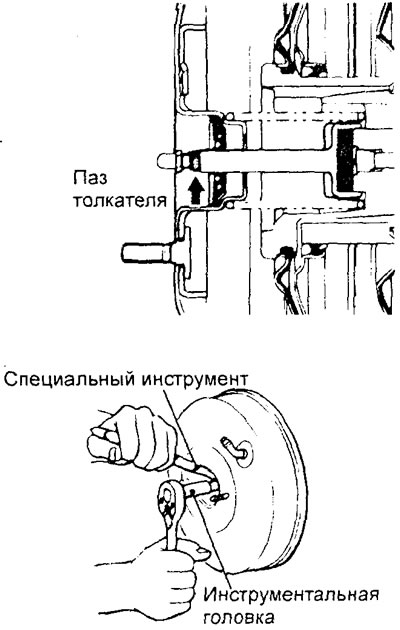

б) Если измеренная величина не соответствует номинальному значению, то отрегулируйте её, изменяя длину штока вакуумного усилителя тормозов вращением регулировочного винта штока. С помощью накидного ключа или инструментальной головки вращайте регулировочный винт толкателя, удерживая паз штока специнструментом, как показано на рисунке.
− После завершения установки деталей выполните следующие операции:
- а) Залейте тормозную жидкость.
- б) Удалите воздух из гидропривода тормозов.
- в) Отрегулируйте педаль тормоза.
Разборка и сборка главного тормозного цилиндра
− Снятие деталей производится в порядке номеров, указанном на рисунке "Разборка главного тормозного цилиндра".

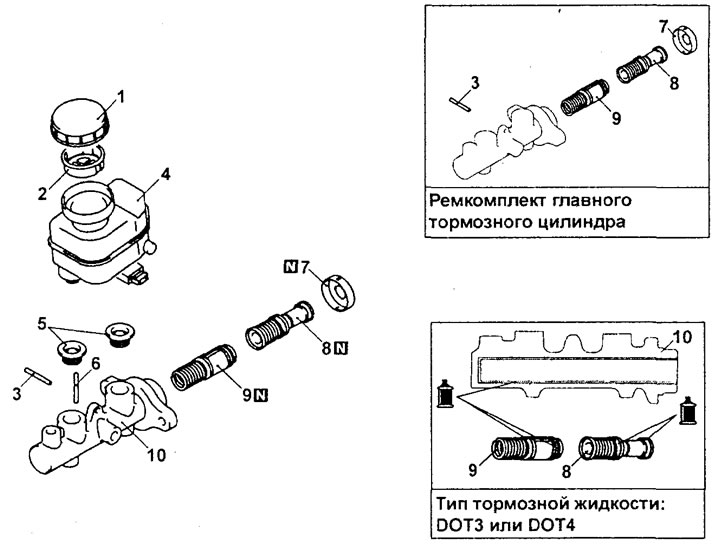

Разборка главного тормозного цилиндра. 1 - крышка бачка, 2 - фильтр, 3 - штифт, 4 - бачок гидросистемы тормозов, 5 - уплотнительная втулка, 6 - штифт, 7 - держатель, 8 - первичный поршень в сборе, 9 - вторичный поршень в сборе, 10 - корпус главного тормозного цилиндра.
− При снятии деталей обратите внимание на операцию по снятию стопорного кольца поршня.

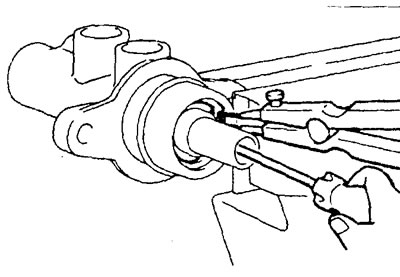

Снимите стопорное кольцо, одновременно нажимая на поршень.
− Установка деталей производится в порядке, обратном снятию.
