Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите задний комбинированный фонарь.
- б) Снимите заднюю отделку багажника.
- в) Снимите задний брызгозащитный щиток.
− Снятие деталей производится в порядке номеров, указанных на рисунках "Снятие заднего бампера".

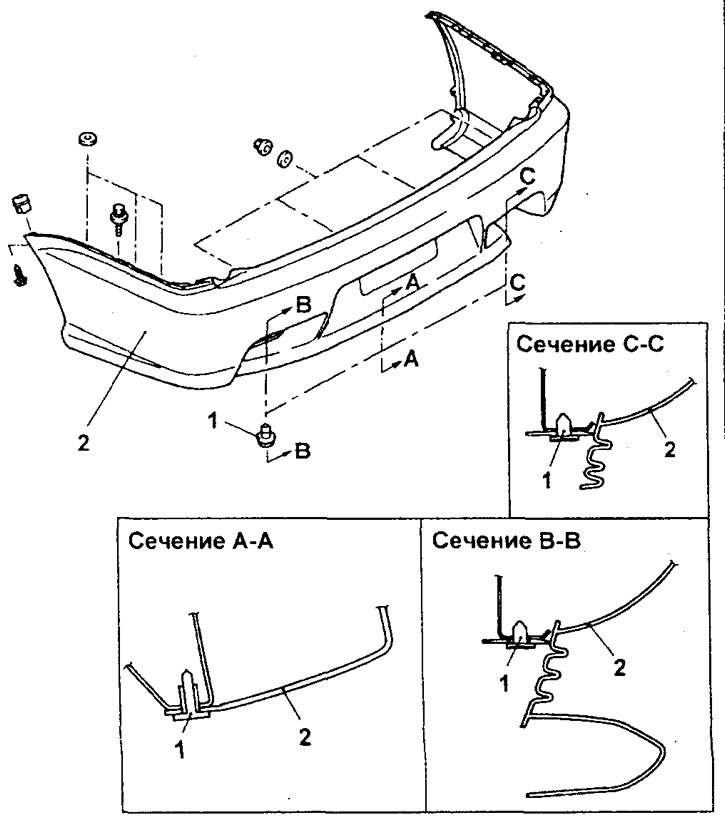

Снятие заднего бампера (модификации универсала с 05.2001 г.). 1 - заклепка, 2 - задний бампер в сборе.

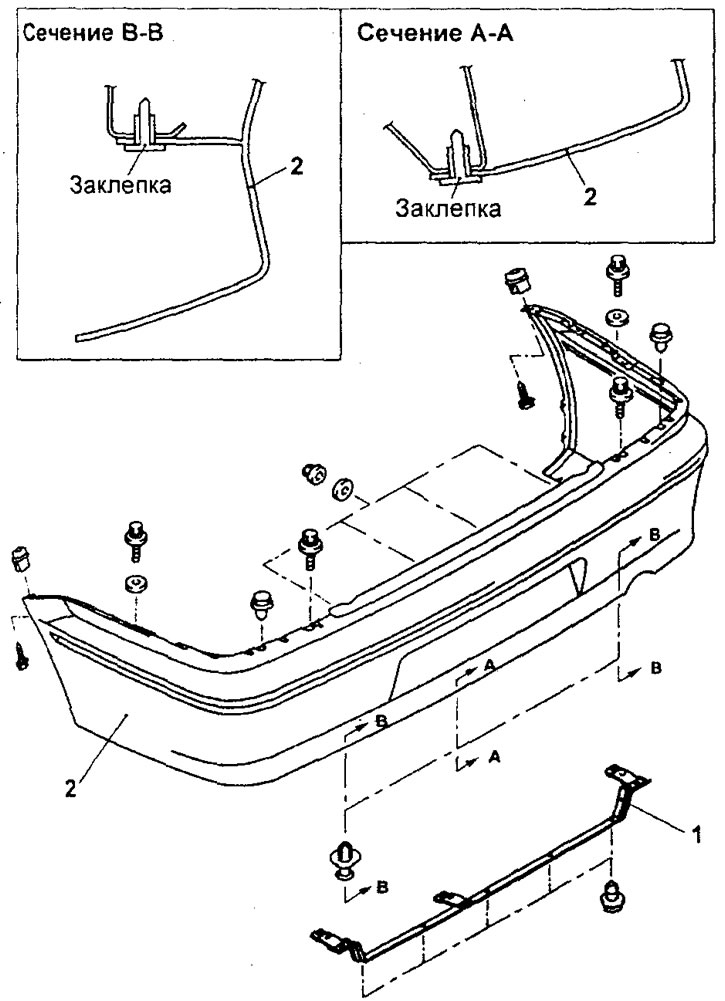

Снятие заднего бампера (седан). 1 - кронштейн крепления заднего бампера, 2 - задний бампер в сборе.

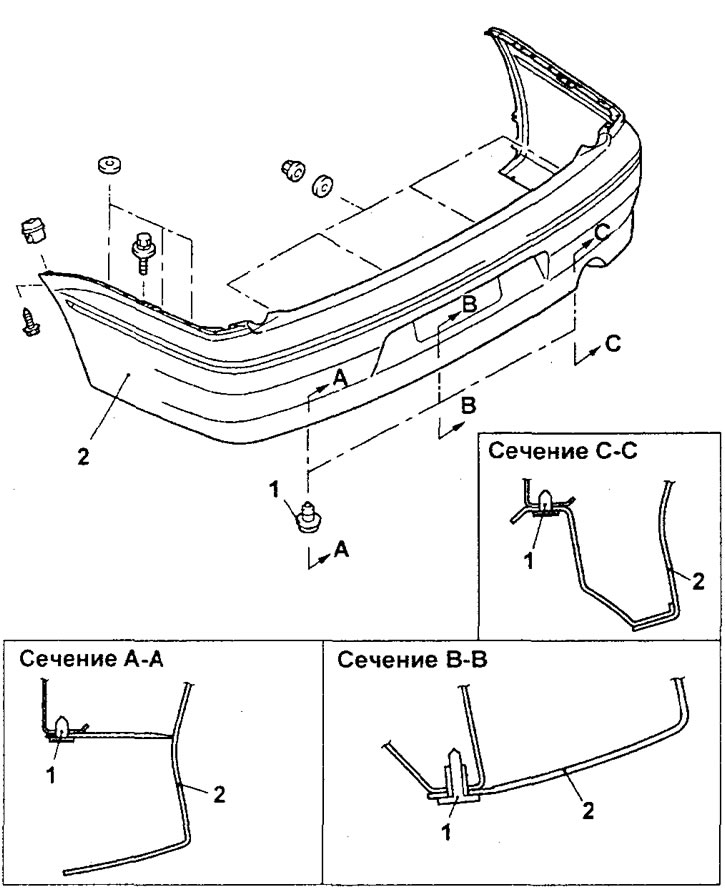

Снятие заднего бампера (универсал). 1 - заклепка, 2 - задний бампер в сборе.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите задний брызгозащитный щиток.
- б) Установите заднюю отделку багажника.
- в) Установите задний комбинированный фонарь.
Разборка и сборка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите накладку заднего бампера.
- б) Снимите молдинг заднего бампера.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Разборка заднего бампера".

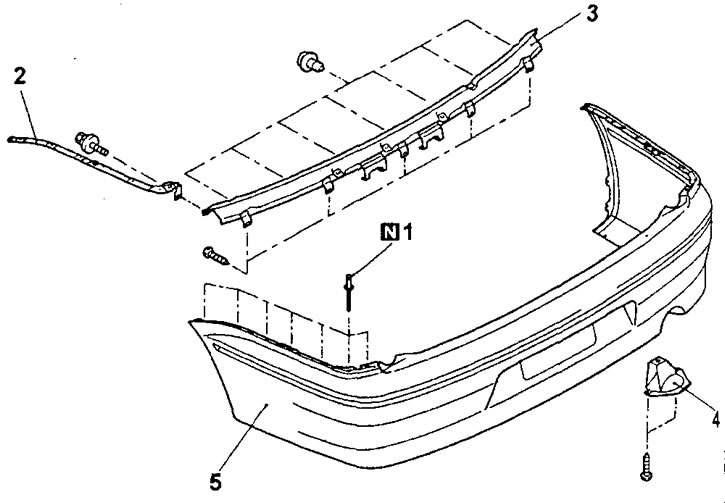

Разборка заднего бампера (универсал). 1 - заклепка, 2 - верхний боковой элемент жесткости заднего бампера, 3 - элемент жесткости заднего бампера, 4 - крышка отсека глушителя, 5 - задний бампер.

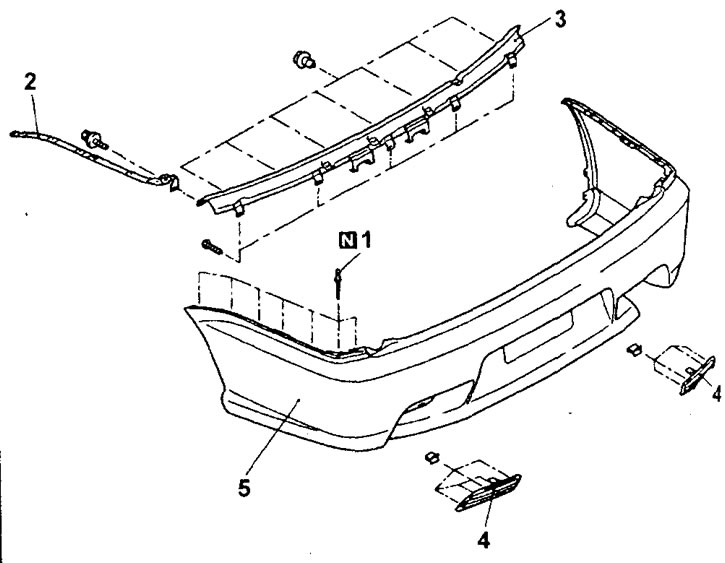

Разборка заднего бампера (модификации универсала с 05.2001 г.). 1 - заклепка, 2 - верхний боковой элемент жесткости заднего бампера, 3 - элемент жесткости» заднего бампера, 4 - декоративная накладка заднего бампера, 5 - задний бампер.

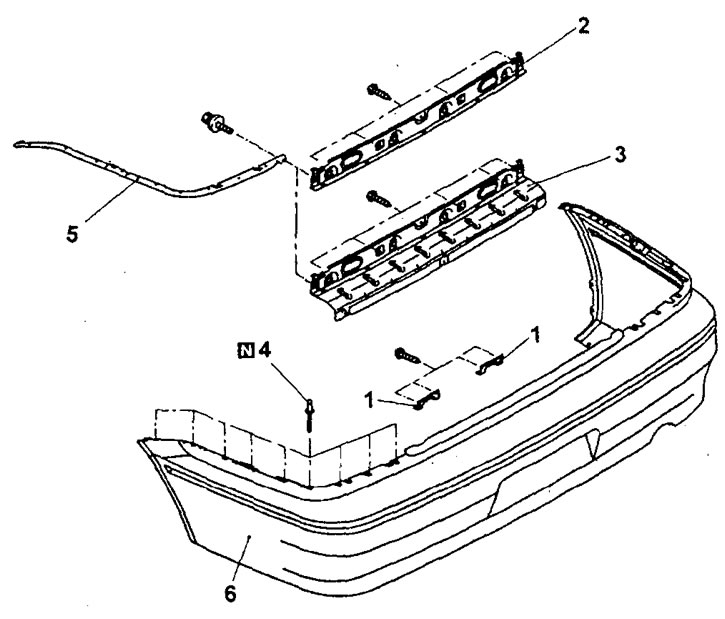

Разборка заднего бампера (седан). 1 - кронштейн крепления номерного знака, 2 - элемент жесткости заднего бампера (модели со стандартным задним бампером), 3 - элемент жесткости заднего бампера (модели с удлиненным задним бампером), 4 - заклепка, 5 - верхний боковой элемент жесткости заднего бампера, 6 - задний бампер.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
а) Установите молдинг заднего бампера.
б) Установите накладку заднего бампера.
