Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие накладок и молдингов".

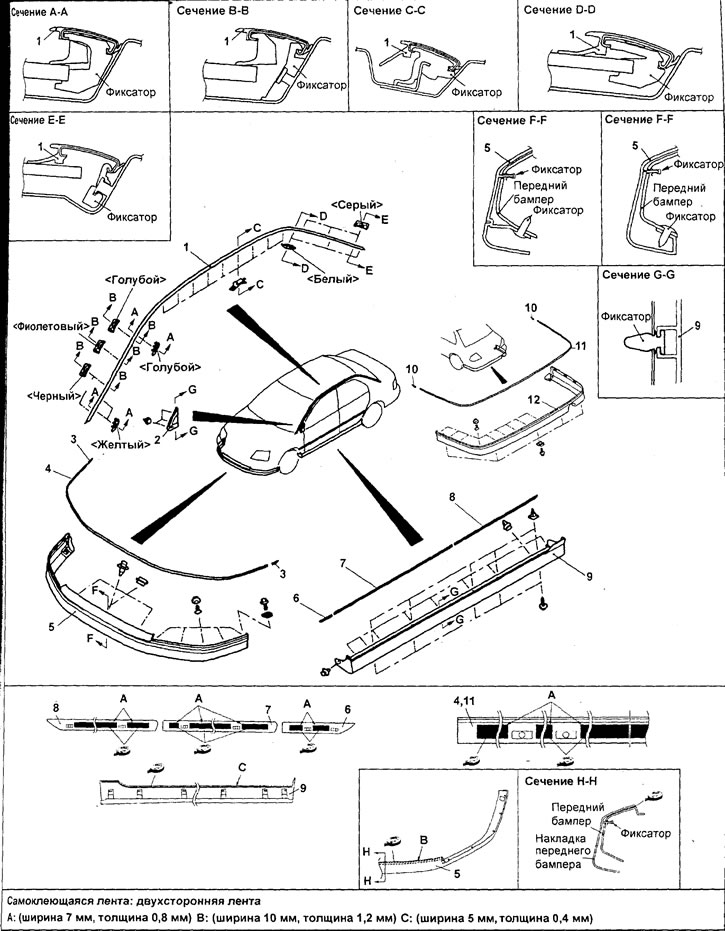

Снятие накладок и молдингов (седан). 1 - водоотводящий молдинг крыши, 2 - треугольная панель, 3 - крышка молдинга переднего бампера, 4 - молдинг переднего бампера, 5 - накладка переднего бампера, 6 - молдинг переднего крыла, 7 - молдинг передней боковой двери, 8 - молдинг задней боковой двери, 9 - боковой молдинг, 10 - крышка молдинга заднего бампера, 11 - молдинг заднего бампера (снимите задний бампер в сборе), 12 - накладка заднего бампера.

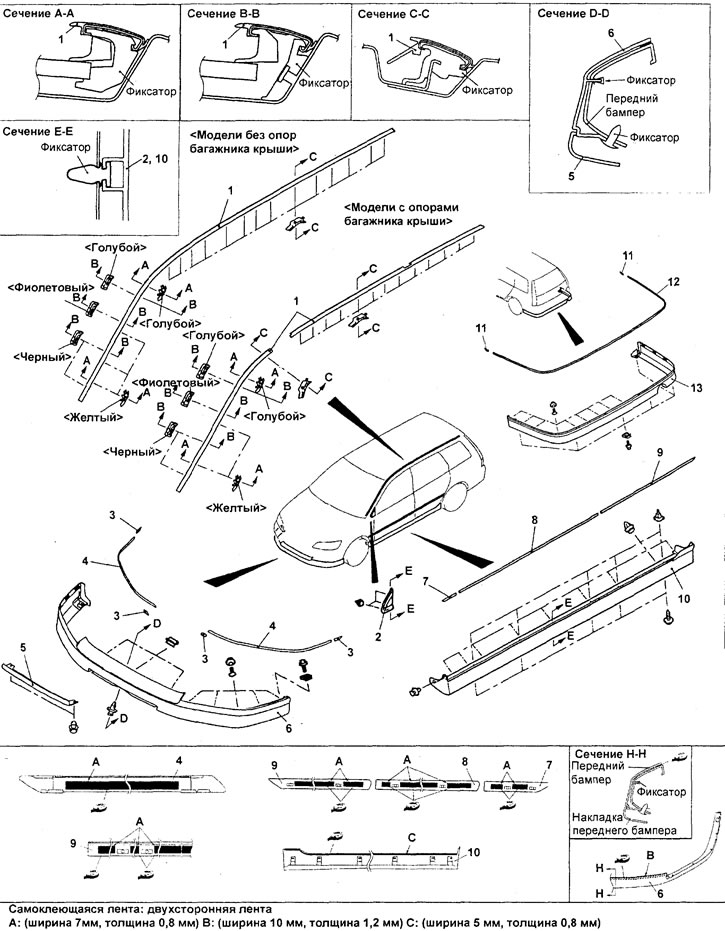

Снятие накладок и молдингов (универсал). 1 - водоотводящий молдинг крыши, 2 - треугольная панель, 3 - крышка молдинга переднего бампера, 4 - молдинг переднего бампера, 5 - декоративная накладка, 6 - накладка переднего бампера, 7 - молдинг переднего крыла, 8 - молдинг передней боковой двери, 9 - молдинг задней боковой двери, 10 - боковой молдинг, 11 - крышка молдинга заднего бампера, 12 - молдинг заднего бампера (снимите задний бампер в сборе), 13 - накладка заднего бампера.
− При снятии деталей обратите внимание на следующие операции:

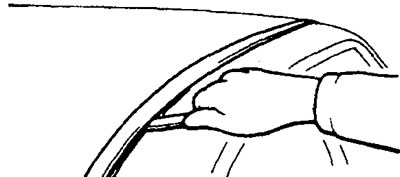

1. Снятие водоотводящего молдинга крыши.
Для снятия молдинга подденьте его с помощью специального инструмента.
Внимание: если при снятии молдинг деформировался, то его повторная установка не допускается.
2. Снятие бокового молдинга.

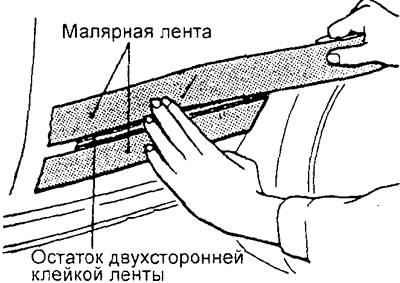

а) После снятия молдинга наклейте малярную ленту с двух сторон, вдоль остатка двухсторонней клейкой ленты.

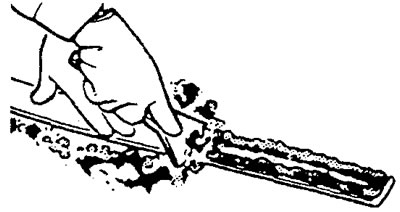

б) Удалите остаток двухсторонней клейкой ленты с поверхности кузова и с внутренней поверхности бокового молдинга (для повторной установки).

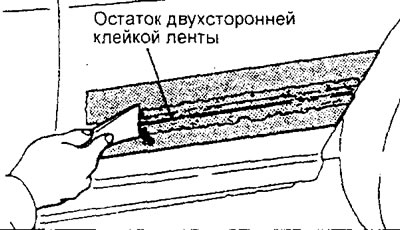

в) Соскоблите двухстороннюю клейкую ленту с помощью резинового шпателя или скребка.
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию установки бокового молдинга.
Примечание: двухсторонняя клейкая лента приклеивается к боковому молдингу (при повторной установке).
а) Приклейте двухстороннюю клейкую ленту на молдинг в соответствии со сборочным рисунком.

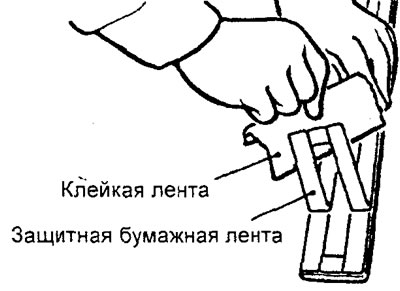

б) Снимите защитную бумажную ленту с обратной стороны двухсторонней клейкой ленты.
Примечание: для упрощения снятия бумажной ленты наклейте на ее край бумажную полоску.
в) Установите боковой молдинг на дверь.
Примечание: если двухсторонняя лен та тяжело приклеивается (на пример, при отрицательной температуре), то подогрейте поверхность кузова в месте креплена клейкой ленты до 40 - 60 °C, а моилдинг до 20 - 30 °C.
г) Сильно надавите на боковой молдинг для приклеивания.
