Снятие и установка установочной пластины номерного знака
− Снятие деталей осуществляется в порядке номеров, указанных на рисунке "Снятие установочной пластины номерного знака".

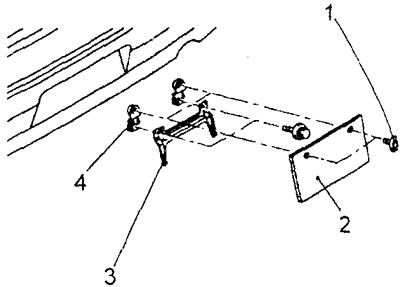

Снятие установочной пластины номерного знака. 1 - болт, 2 - установочная пластина номерного знака 3 - кронштейн крепления установочной пластины номерного знака 4 - проставка.
− Установка деталей осуществляете в порядке, обратном снятию.
Примечание: при креплении установочной пластины номерного знак используйте болты диаметром 6 м и длиной 22-25 мм.
Снятие и установка заднего спойлера (седан)
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите отделку крышки багажника.
- б) Отсоедините разъем дополнительного стоп-сигнала.
− При снятии и установке заднего спойлера руководствуйтесь рисунком "Снятие заднего спойлера".

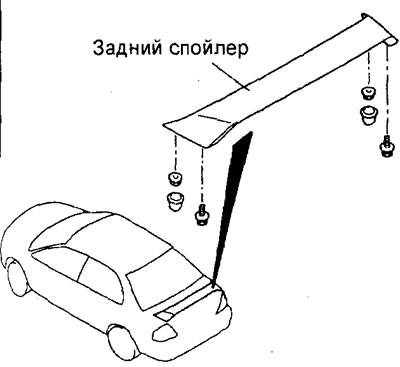

Снятие заднего спойлера.
− После завершения установки деталей выполните следующие операции:
- а) Подсоедините разъем дополнительного стоп-сигнала.
- б) Установите отделку крышки багажника.
Снятие и установка заднего спойлера (универсал)
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите отделку задней двери.
- б) Отсоедините разъем дополнительного стоп-сигнала.
- в) Отсоедините шланг омывателя стекла задней двери.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие заднего спойлера".

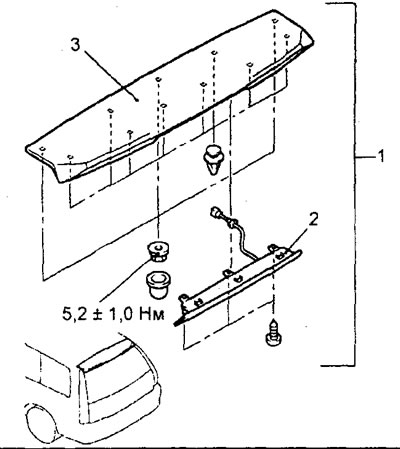

Снятие заднего спойлера (универсал). 1 - задний спойлер в сборе, 2 - дополнительный стоп-сигнал, 3 - задний спойлер.

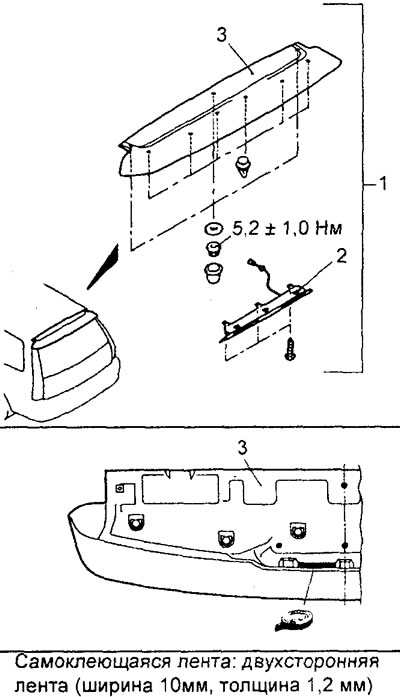

Снятие заднего спойлера (модификации универсала с 05.2001 г.). 1 - задний спойлер в сборе, 2 - дополнительный стоп-сигнал, 3 - задний спойлер.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Подсоедините шланг омывателя стекла задней двери.
- б) Подсоедините разъем дополнительного стоп-сигнала.
- в) Установите отделку задней двери.
Снятие и установка опор багажника крыши (универсал)
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие опор багажника крыши".

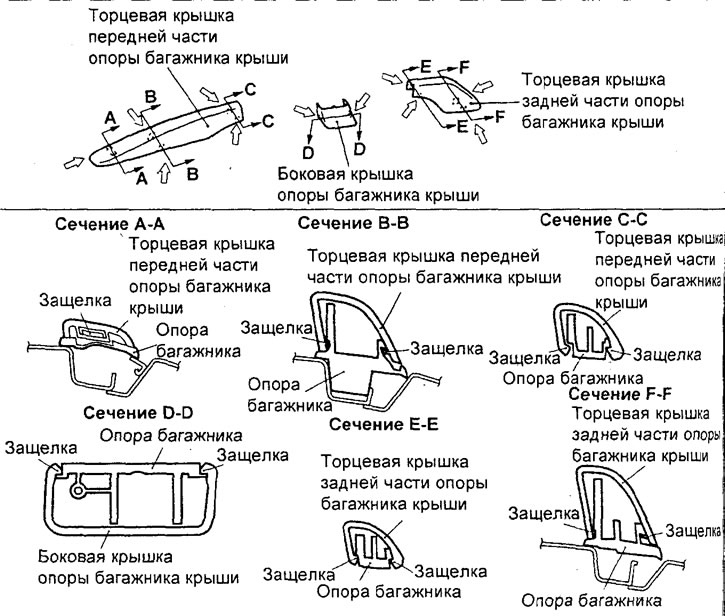

Снятие опор багажника крыши. 1 - торцевая крышка передней части ого ры багажника крыши, 2 - боковая крышка опоры багажника крыши 3 - торцевая крышка задней части опоры багажника крыши, 4 - опора багажника крыши.
Расположение защелок опор багажника крыши.
Примечание: стрелками ""указаны места расположения защелок.
− Установка деталей производится в порядке, обратном снятию.
