Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите задний спойлер в сборе.
- б) Снимите электродвигатель стеклоочистителя стекла задней двери,
- в) Снимите отделку и водонепроницаемую пленку задней двери.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие задней двери в сборе".

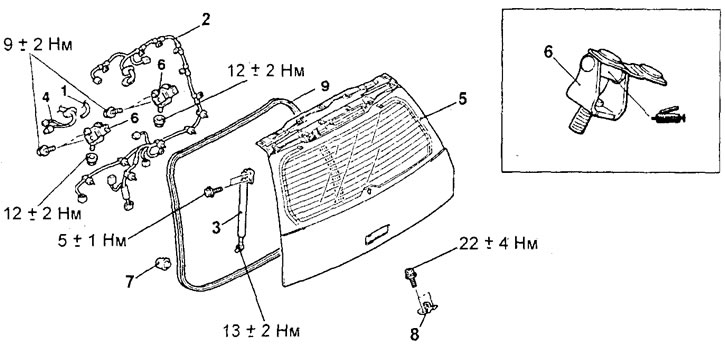

Снятие задней двери в сборе. 1 - шланг омывателя стекла задней двери, 2 - разъем жгута проводов, 3 - амортизационная стойка задней двери, 4 - разъем для подключения кабеля-фидера антенны, 5 - задняя дверь в сборе, 6 - петля задней двери, 7 - демпфер задней двери (снимите отделку задней двери), 8 - фиксатор замка двери, 9 - уплотнитель задней двери.
− При снятии деталей обратите внимание на операцию снятия амортизационной стойки задней двери.
Внимание:
- - Не пытайтесь разбирать амортизационную стойку задней двери и не подвергайте ее нагреву.
- - Убедитесь, что на штоке амортизационной стойки отсутствуют посторонние частицы.
− Установка деталей осуществляется в порядке, обратном снятию.
− При установке деталей обратите внимание на следующие операции:

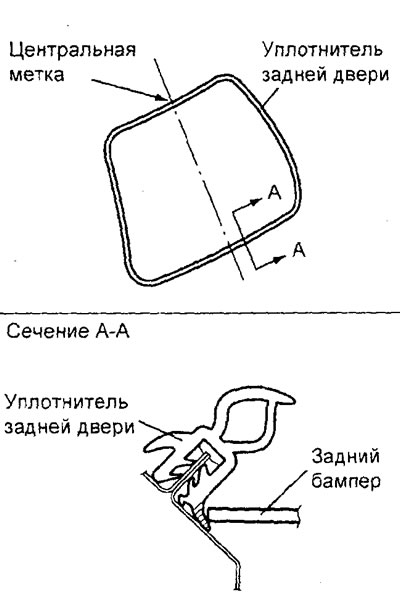

1. Установке уплотнителя задней двери.
Установите уплотнитель задней двери так, чтобы его идентификационная метка находилась посередине проема кузова.

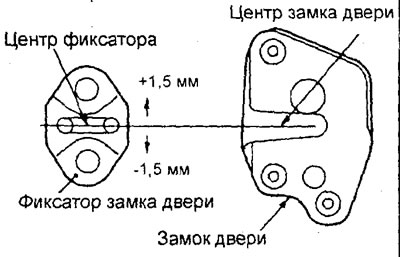

2. Установка фиксатора замка двери. Установите фиксатор замка двери так, чтобы отклонение его центральной линии относительно центральной линии ответной части замка двери не превышало 1,5 мм.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку задней двери и водонепроницаемую пленку.
- б) Установите электродвигатель стеклоочистителя стекла задней двери.
- в) Установите задний спойлер.
- г) Выполните регулировку задней двери.
