Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите верхний стоп-сигнал в сборе.
- б) Снимите отделку задней двери.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие стекла задней двери".

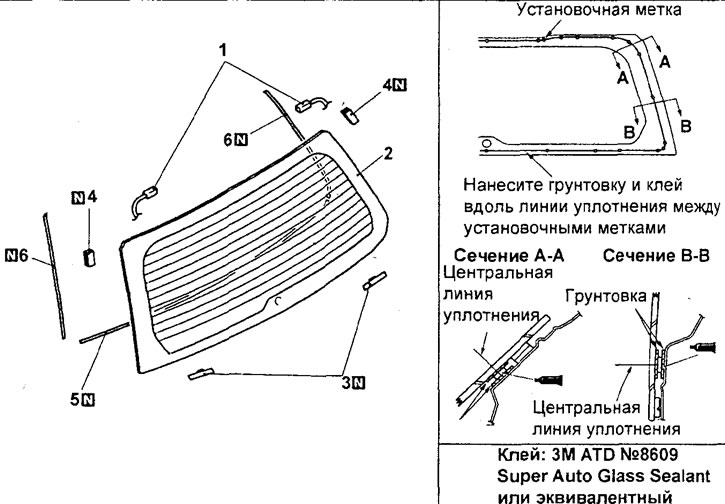

Снятие стекла задней двери. 1 - разъем жгута проводов обогревателя стекла задней двери, 2 - стекло задней двери, 3 - стопор стекла задней двери, 4 - двухсторонний фиксатор, 5 - нижний молдинг стекла задней двери, 6 - боковой молдинг стекла задней двери.
− При снятии деталей обратите внимание на операцию снятия стекла задней двери.
Снятие стекла задней двери осуществляется аналогично снятию лобового стекла.
− Установка деталей осуществляется в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по установке стопора, двухстороннего фиксатора, нижнего и бокового молдингов и стекла задней двери.
а) Очистите (обезжирьте) изопропиловым спиртом поверхности стекла задней двери и отбортовку задней двери в местах установки молдингов стекла задней двери, двухсторонних фиксаторов и стопоров стекла.
б) Установите молдинги стекла задней двери, как показано на рисунке "Установка молдингов стекла задней двери".

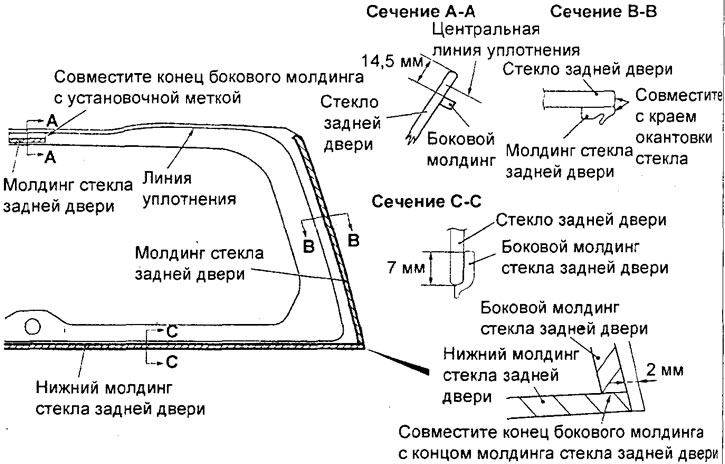

Установка молдингов стекла задней двери.

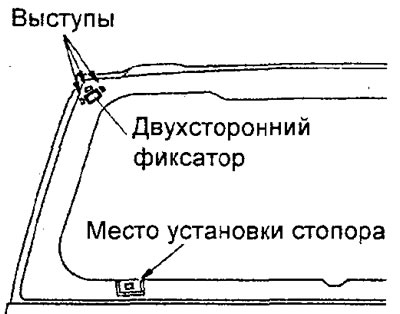

в) Соедините двухсторонние фиксаторы с выступами на отбортовке задней двери.
г) Установите двухсторонние фиксаторы и стопоры на стекло задней двери так, чтобы их расположение совпадало с расположением двухсторонних фиксаторов и стопоров, установленных на отбортовке кузова.
д) С помощью губки нанесите грунтовку в местах, указанных на рисунке "Снятие стекла задней двери".
е) Выполните установку стекла задней двери аналогично операции установки лобового стекла.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку задней двери.
- б) Установите верхний стоп-сигнал в сборе.
