Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите боковую отделку багажного отделения.
- б) Снимите отделку потолка.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие неподвижного бокового стекла багажного отделения".

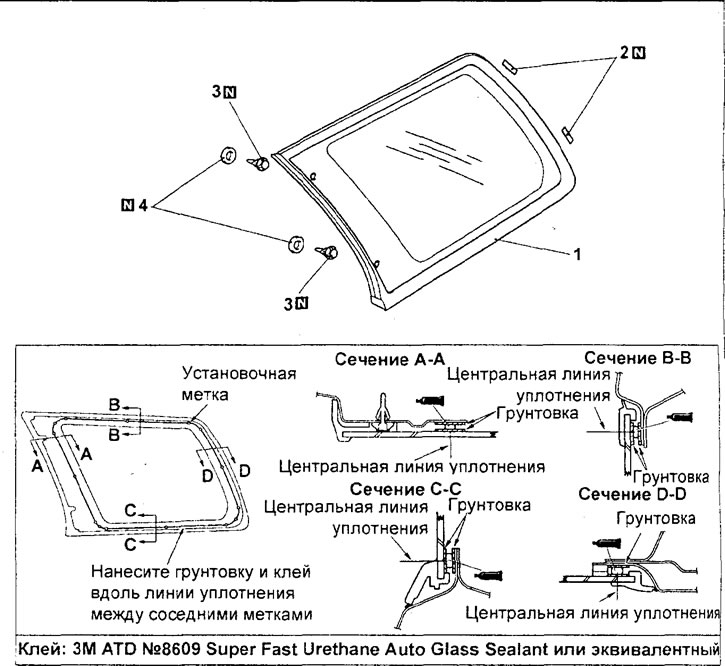

Снятие неподвижного бокового стекла багажного отделения. 1 - неподвижное боковое стекло, 2 - двухсторонний фиксатор, 3 - фиксатор, 4 - резиновая прокладка.
− При снятии деталей обратите внимание на операцию снятия неподвижного бокового стекла.

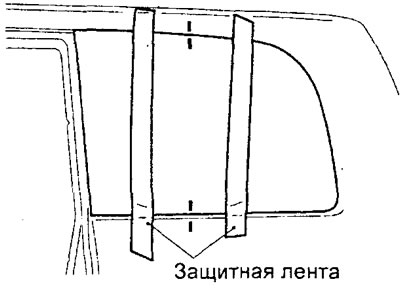

а) Приклейте защитную ленту на неподвижное боковое стекло.
б) Нанесите установочные метки на кузов и неподвижное боковое стекло.

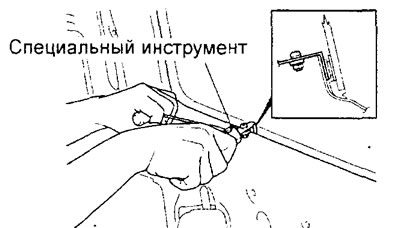

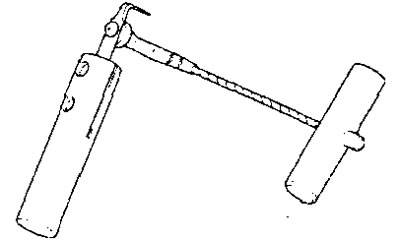

в) Из салона, удерживая специнструмент под углом 90° к отбортовке кузова, вставьте лезвие специнструмента между стеклом и отбортовкой кузова, затем срежьте клей, перемещая специнструмент вдоль периметра стекла.

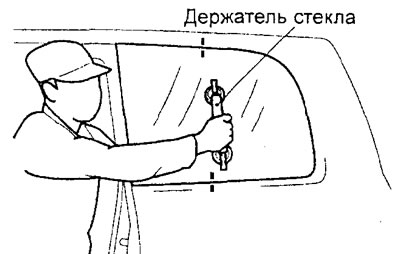

г) С помощью держателя стекла снимите неподвижное боковое стекло.

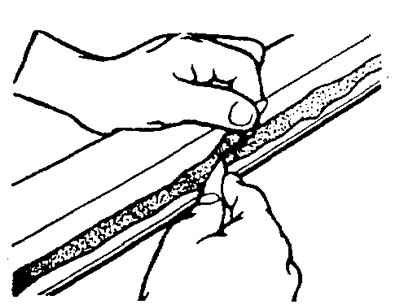

д) С помощью ножа удалите остатки старого клея по всему периметру проема кузова до толщины не более 2 мм.
е) Обработайте шкуркой кромки отбортовки проема кузова, чтобы удалить острые заусенцы.
Внимание:
- - Будьте осторожны, не удаляйте старого клея больше, чем это необходимо.
- - Будьте осторожны, чтобы не повредить ножом окрашенные поверхности кузова; в случае повреждения произведите подкраску краской из ремонтного комплекта или обработайте антикоррозийным составом.
ж) При установке бывшего в эксплуатации неподвижного бокового стекла полностью очистите его поверхность от остатков старого клея и промойте ее изопропиловым спиртом.
з) Таким же образом очистите поверхности проема кузова.
Внимание: просушите очищенные поверхности в течение 3 минут или дольше и только затем приступайте к последующим операциям. Не прикасайтесь к очищенным поверхностям.
− Установка деталей осуществляете? в порядке, обратном снятию.
− При установке деталей обратите внимание на операции установки фиксатора, двухстороннего фиксатора и неподвижного бокового стекла багажного отделения.
а) Для установки бывшего в эксплуатации стекла выполните следующие процедуры:
- - Установите фиксатор на кузов.

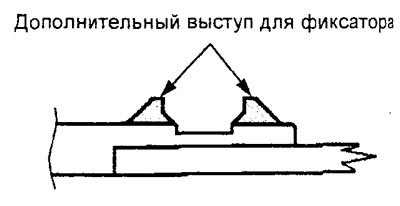

- - Срежьте дополнительные выступы для фиксатора на неподвижном боковом стекле.
Примечания: если дополнительные выступы будут срезаны неправильно, то стекло может быть неправильно установлено.
б) Очистите (обезжирьте) изопропиловым спиртом поверхности стекла и отбортовки кузова в местах установки двухсторонних фиксаторов.

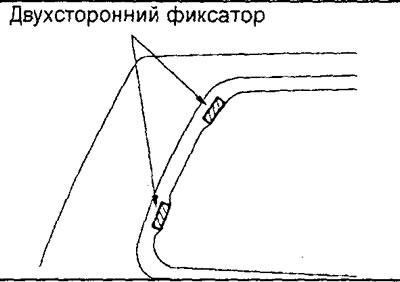

в) Установите двухсторонний фиксатор на отбортовку кузова в место, указанное на рисунке.
г) Установите двухсторонний фиксатор на неподвижное боковое стекло так, чтобы его расположение совпадало с расположением двухстороннего фиксатора, установленного на отбортовке кузова.
д) Нанесите грунтовку и клей в местах, указанных на рисунке "Снятие неподвижного бокового стекла".
е) Выполните установку неподвижного бокового стекла аналогично операции установки лобового стекла.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку потолка.
- б) Установите боковую отделку багажного отделения.
