Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие люка крыши".

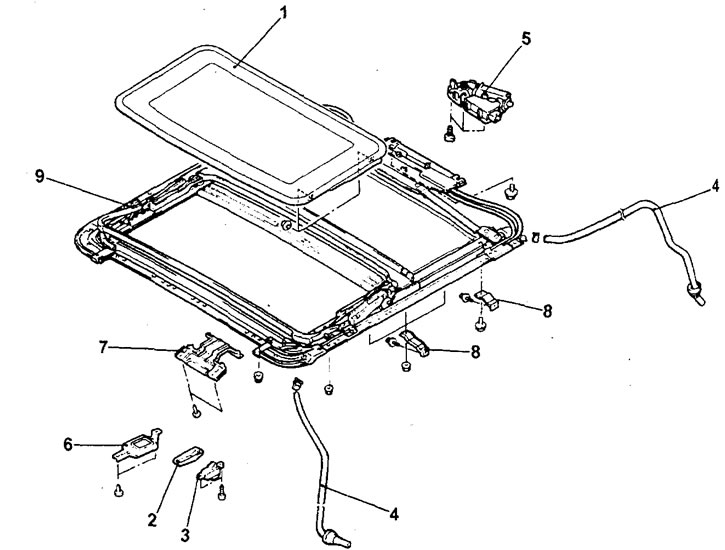

Снятие люка крыши. 1 - стекло крышки люка в сборе; 2 - панель переключателя управления люком крыши; 3 - переключатель управления люкс! крыши (снимите брызгозащитный щиток; отделку потолка и электронный блок управления АКПП); 4 - сливной шланг; 5 - электродвигатель привод люка крыши; 6 - кронштейн крепления переключателя люка крыши 7 - кронштейн крепления лампы освещения салона; 8 - установочный кронштейн люка крыши; 9 - рама люка крыши с направляющей в сборе.
− При снятии деталей обратите внимание на следующие операции:

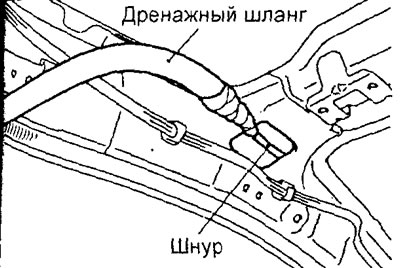

1. Снятие дренажного шланга.
Привяжите к концу дренажного шланга шнур достаточной длины, обмотайте изоляционной лентой место соединения так, чтобы оно получилось гладким, и затем вытащите дренажный шланг.

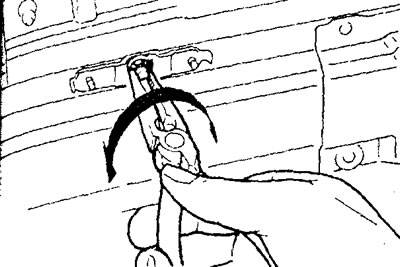

2. Снятие рамы люка крыши с направляющей в сборе и помощи специального инструмента.
Поверните винты крепления рамы и зажмите ее.
Установка деталей осуществляется порядке, обратном снятию.
При установке деталей обратите внимание на следующие операции:
1.Установка дренажного шланга.
а) Привяжите к концу дренажного шланга шнур достаточной длины (который использовался ранее при снятии), обмотайте изоляционной лентой место соединения так, чтобы оно получилось гладким.
б) Потяните за шнур, чтобы установить дренажный шланг на прежнее место.

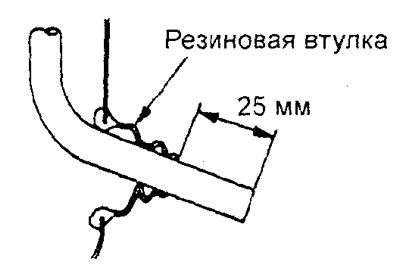

в) Установите резиновую втулку и обеспечьте выступание дренажного шланга на величину, указанную на рисунке.
2. Инициализация электронного блока управления люком крыши после установки электродвигателя привода люка крыши.
Примечание: данная процедура производится в случае, если после установки электродвигателя привода люка крыши положения полного закрытия крышки люка и электродвигателя не совпадают.
а) Установите крышку люка в положение "крайнего наклона", нажимая переключатель электропривода люка в положение "НАКЛОН". Для точной установки положения "крайнего наклона" крышка люка должна перемещаться постепенно, в несколько приемов, с ходом примерно 30 мм за шаг.
б) Удерживайте переключатель электропривода люка в положении "НАКЛОН" в течение 3 секунд, когда крышка люка находится в положении "крайнего наклона". Не отпускайте переключатель в положении принудительной остановки до завершения инициализации блока управления.
в) Установите крышку люка в положение "полного закрытия", нажимая переключатель электропривода люка в положение "ЗАКРЫТИЕ".
г) Установите крышку люка в положение "полного открытия", нажимая переключатель электропривода люка в положение "ОТКРЫТИЕ". Перемещение крышки люка должно быть непрерывным в течение всего хода.
д) Установите крышку люка в положение "полного закрытия", нажимая переключатель электропривода люка в положение "ЗАКРЫТИЕ". Перемещение крышки люка должно быть непрерывным в течение всего хода.
Примечание: инициализация электронного блока управления люком крыши будет завершена после остановки электропривода люка крыши.
- После завершения установки деталей выполните следующие операции:
- а) Выполните регулировку люка и проверьте герметичность люка.

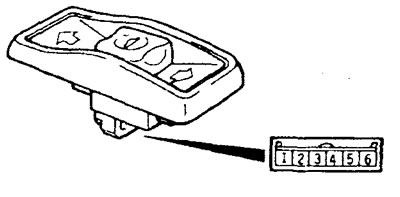

Проверка переключателя привода люка крыши
1. Проверьте, что цепь замкнута между выводами "4" и "5" разъема, когда переключатель находится в положении "ОТКРЫТИЕ".
2. Проверьте, что цепь разомкнута между всеми выводами разъема, когда переключатель находится в положении "ВЫКЛ.".
3. Проверьте, что цепь замкнута между выводами "3" и "4" разъема, когда переключатель находится в положении "НАКЛОН ВВЕРХ".
4. Проверьте, что цепь замкнута между выводами "4" и "6" разъема, когда переключатель находится в положении "НАКЛОН ВНИЗ" или "ЗАКРЫТИЕ".
Разборка и сборка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Разборка люка крыши".

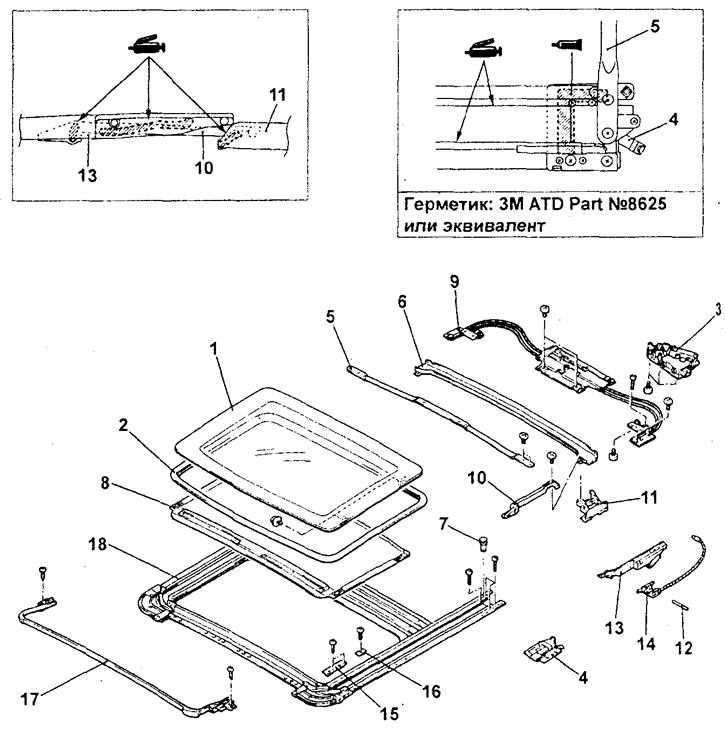

Разборка люка крыши. 1 - стекло крышки люка крыши; 2 - уплотните!» люка крыши; 3 - электродвигатель привода люка крыши; 4 - крышка сливного желоба; 5 - усилитель рамы люка крыши; 6 - сливной желоб; 7 - сто пор; 8 - шторка люка крыши в сборе; 9 - механизм привода люка крыш 10 - соединительный механизм сливного желоба; 11 - кронштейн крепления сливного желоба в сборе; 12 - втулка; 13 - подъемный механизм лют крыши в сборе; 14 - трос привода люка крыши в сборе; 15 - установочный кронштейн; 16 - регулировочная прокладка; 17 - дефлектор люка крыши! сборе; 18 - рама люка крыши в сборе.
− Установка деталей производится в порядке, обратном снятию.
