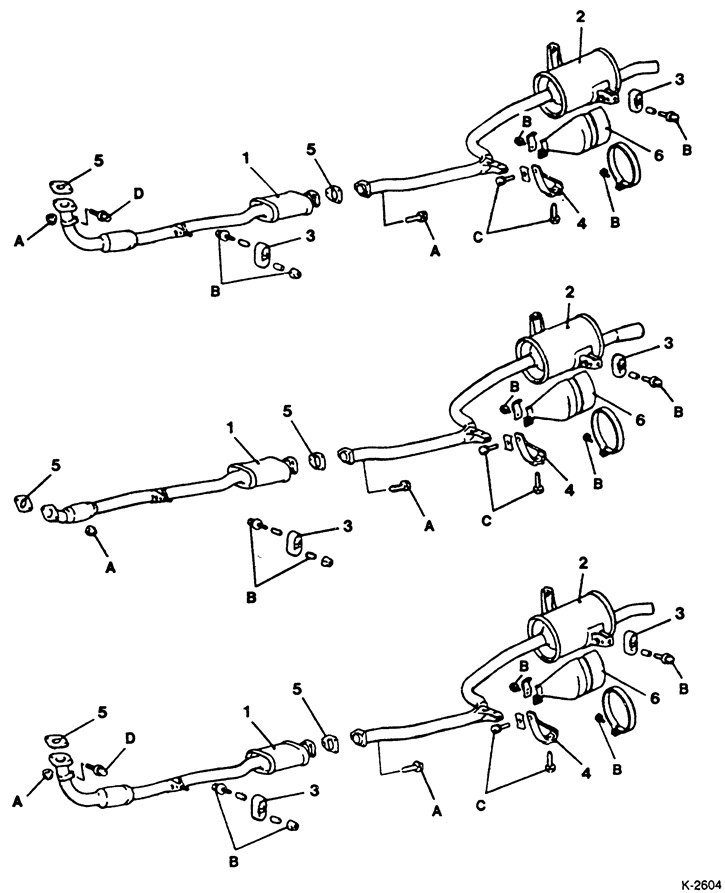

На рисунке показаны друг под другом глушители двигателей 1.2 / 1.5л, турбодвигателя 1.6 л и дизельного двигателя 1.8 л.
Последовательность снятия
1 - Передняя труба глушителя
2 - Основной глушитель
3 - Резиновый держатель
4 - Удерживающая лента
5 - Прокладка
6- Теплозащитный экран
Установка в обратной последовательности
Усилия затяжки болтов и гаек
- А - 35 Нм
- В - 15 Нм
- С - 10 Нм
- D - 25 Нм
