Токовая цепь системы MPI-SOHC

0

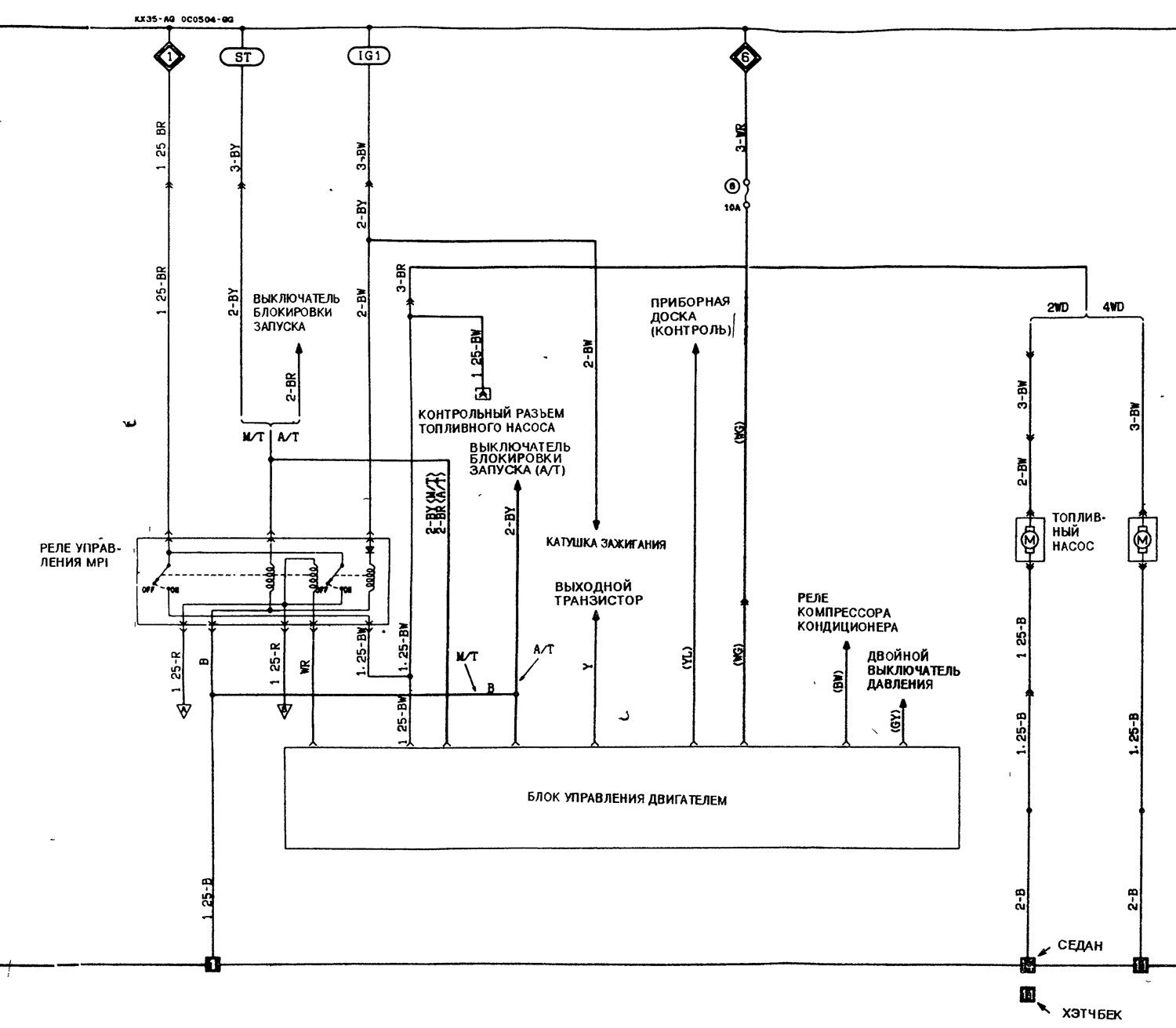

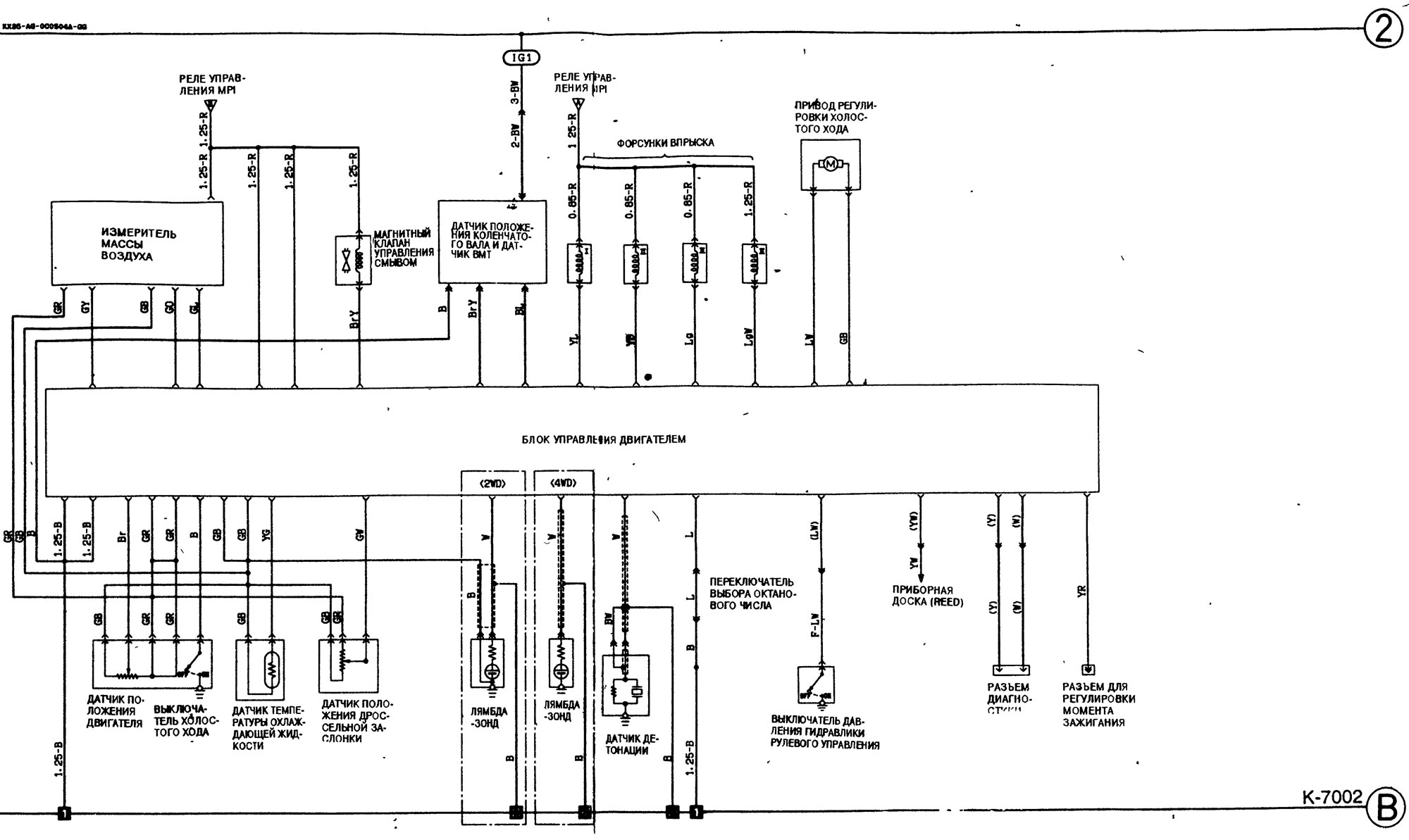

Токовая цепь системы MPI-SOHC

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
