Токовая цепь системы MPI-DOHC

  • Главная
  • Лансер
  • 3 (1984-1992)
  • Электрооборудование
  • Электрические схемы
0

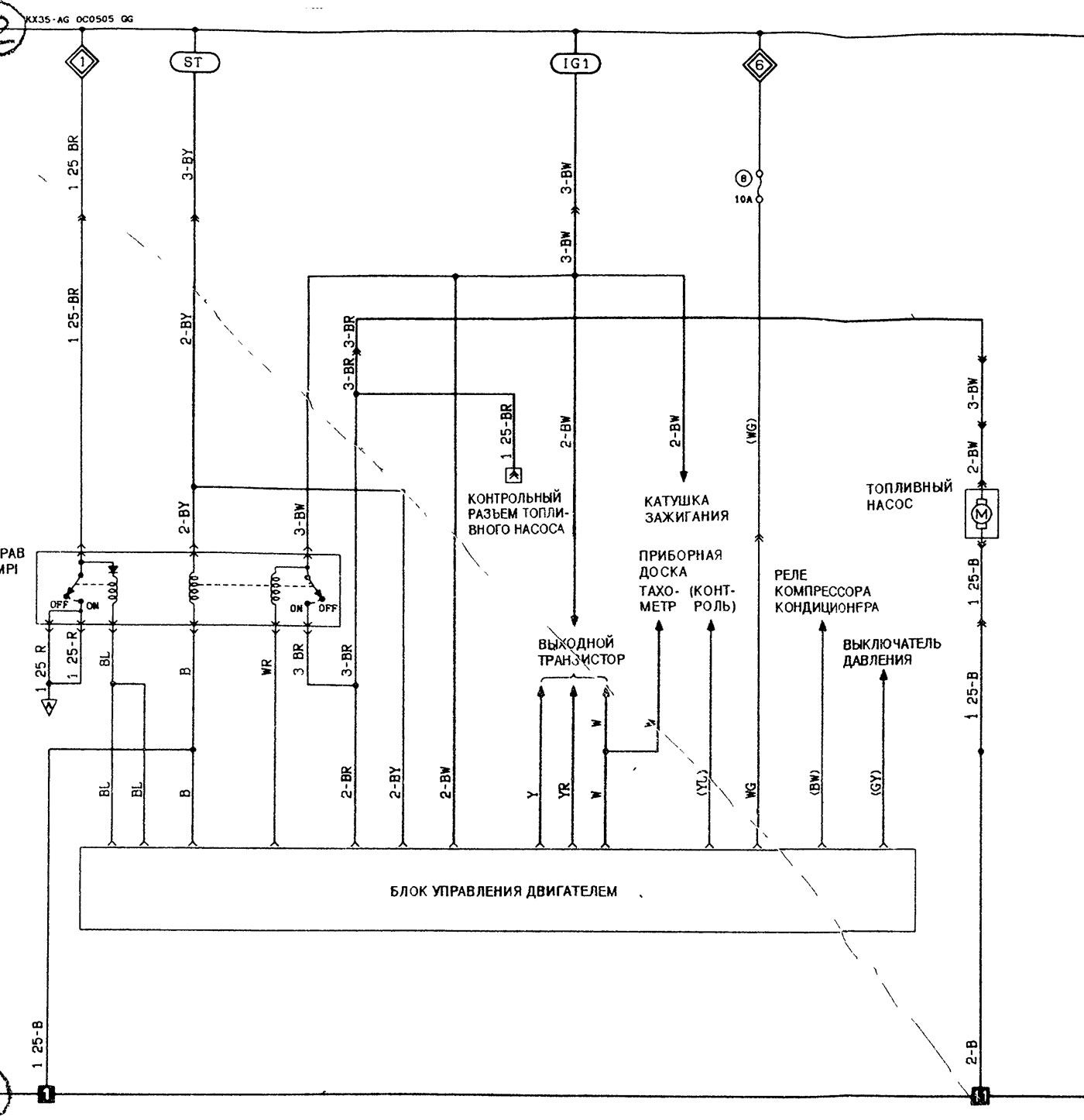

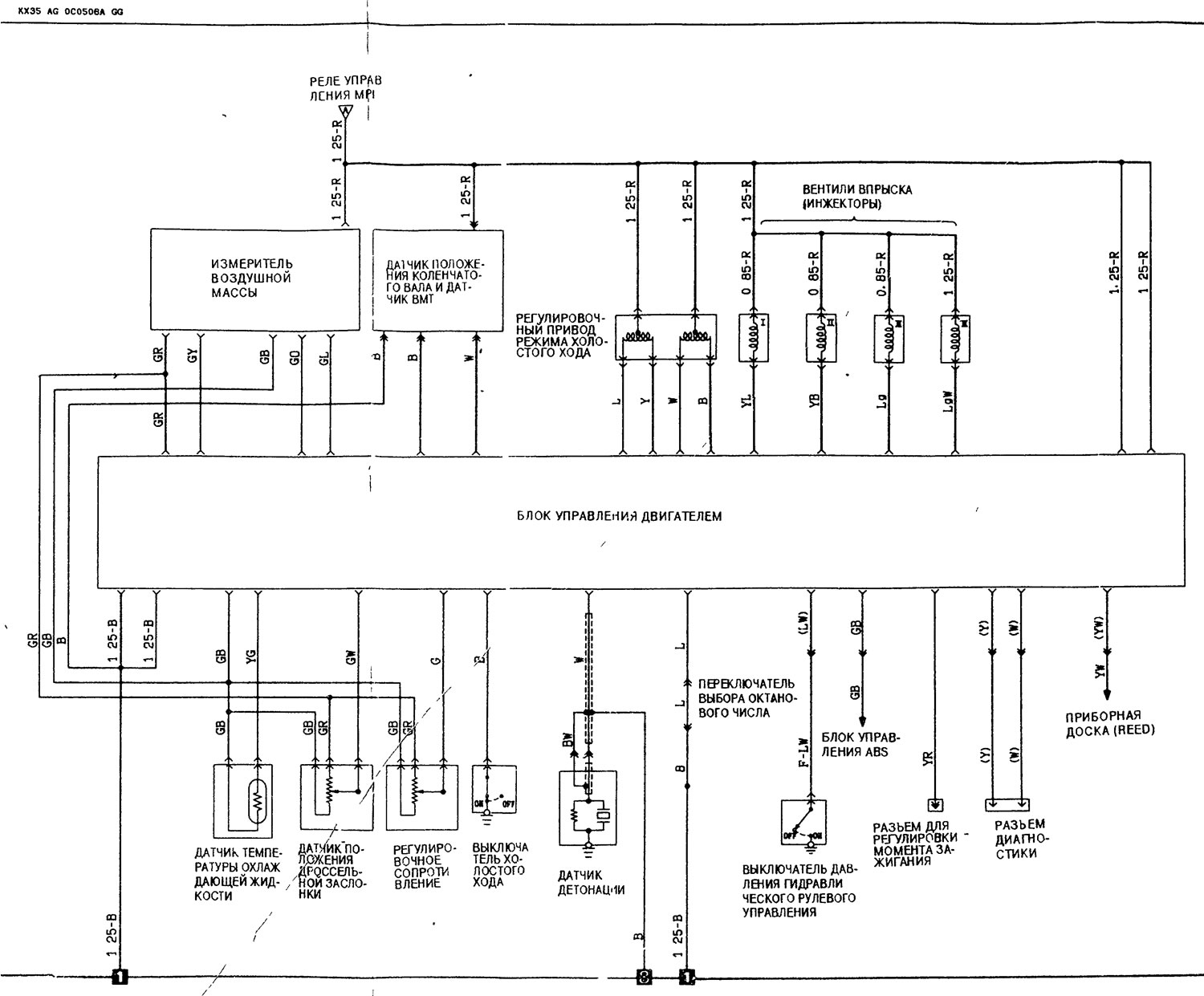

Автомобили с катализатором




Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Автомобили без катализатора




Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
