COLT/LANCER выпуска до 8.88
Снятие

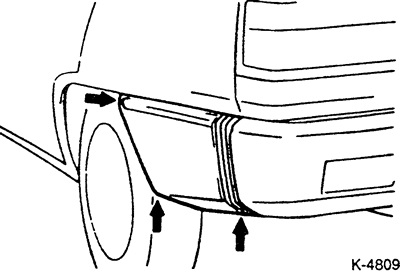

LANCER: Снять крепежные болты и зажимы удлинения бампера и стянуть удлинение вперед, в направлении передней части автомобиля. Снять фонарь заднего хода, см. п. 24.6.

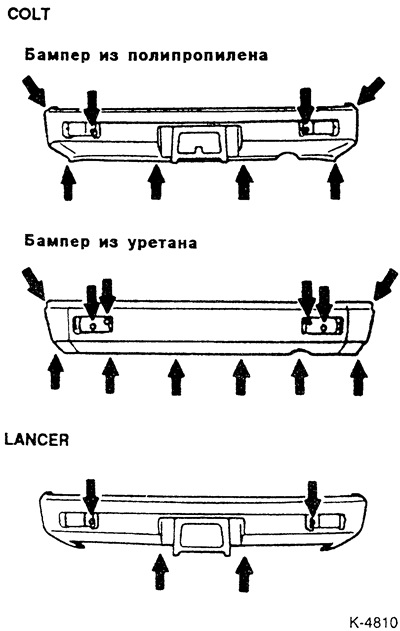

Вывернуть болты и вытащить зажимы в местах, отмеченных -стрелками-.

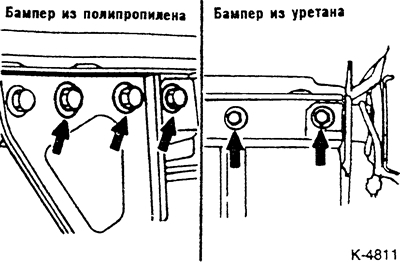

Вывернуть болты с балки бампера и немного вытянуть бампер. При полипропиленовом бампере отсоединить кабельный жгут с задней стороны бампера.
Снять бампер с помощником.
COLT/LANCER выпуска с 9.88
Снятие
Снять с заднего бампера фонарь освещения номерного знака, фонарь заднего хода и, если имеется, задний противотуманный фонарь, см. п. 24.2.
LANCER: Снять боковую обшивку в багажном отсеке, чтобы получить изнутри доступ к болтам крепления бампера.

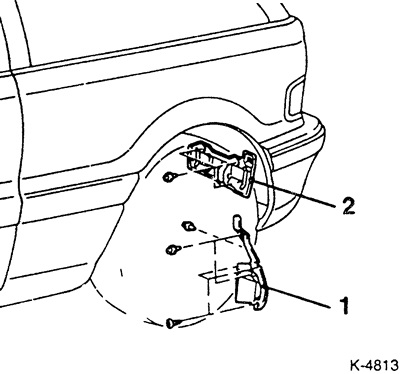

Отсоединить и снять фартуки -1- с колесных ниш, а также (только у COLT) заднюю облицовку -2-.
Вывернуть задние болты -4- крепления бампера.

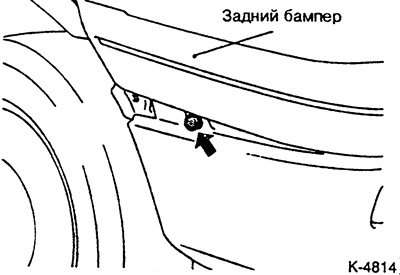

Только COLT: Приподнять сбоку верхнюю часть бампера, при этом быть осторожным, чтобы не повредить кузов, и вывернуть боковые болты крепления заднего бампера.
LANCER: Отдать боковые болты крепления бампера со стороны внутренней части багажника.
Варианты GTI: Вывернуть болты у нижнего края бампера.

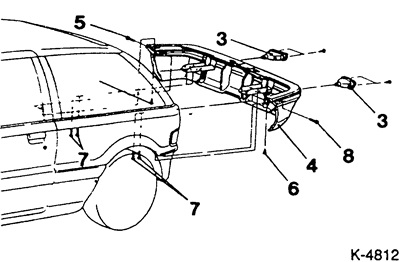

Отдать болты крепления -7- с нижней стороны и снять с помощником бампер, см. рис. К-4812.
При необходимости разобрать бампер так же, как описано для переднего бампера.
Установка
Если был удален, проложить по бамперу кабельный жгут.
Вставить и закрепить задний бампер.
Установить облицовки.
Установить в бампер фонари наружного освещения.
