Примечание: звездочкой отмечены детали, снимаемые и устанавливаемые при замене маслосъемных колпачков (28). При этом при снятии сухарей клапанов необходимо устанавливать поршень соответствующего цилиндра в положение ВМТ.

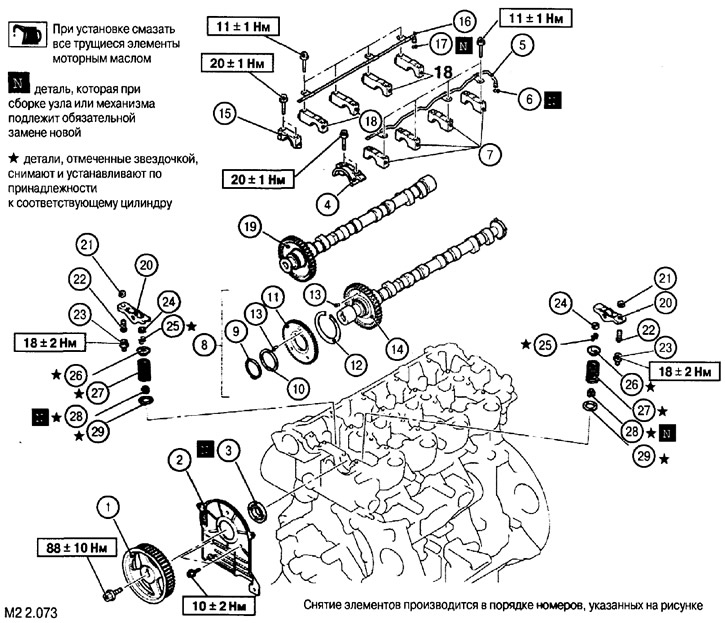

1. Зубчатый шкив привода распределительных валов; 2. Задняя защитная крышка ремней ГРМ; 3. Сальник распределительного вала впускных клапанов; 4. Передняя крышка подшипника распределительного вала впускных клапанов; 5. Масляная магистраль смазки х подшипников; 6. Уплотнительное кольцо; 7. Крышки подшипников; 8. Распределительный вал впускных клапанов в сборе; 9. Пружинное стопорное кольцо; 10. Волнистая упругая шайба; 11. Дополнительная шестерня; 12. С-образная пружина; 13. Упорный штифт; 14. Впускной распределительный вал; 15. Передняя крышка подшипника распределительного вала выпускных клапанов; 16. Масляная магистраль смазки подшипников; 17. Уплотнительное кольцо; 18. Крышки подшипников; 19. Распределительный вал выпускных клапанов в сборе; 20. Нажимной рычаг (рокер) в сборе; 21. Контргайка; 22. Регулировочный винт; 23. Опорный шарнирный винт; 24. Колпачок штока клапана; 25. Сухари клапана; 26. Тарелка пружины клапана; 27. Пружина клапана; 28. Маслосъемный колпачок; 29. Седло пружины клапана
Примечание: детали, отмеченные звездочкой, снимают и устанавливают по принадлежности к соответствующему цилиндру.
Снятие и установка зубчатого приводного шкива

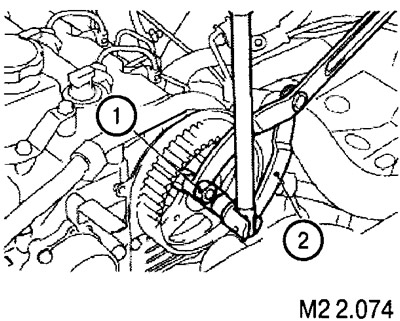

1. Закрутите в шкив монтажные шпильки (1) и установите на них держатель (2) (см. рис. М2 2.074).
2. Удерживая распределительный вал от проворачивания, открутите винт крепления и снимите шкив с вала.
3. При последующей установке шкива (удерживая вал) затяните винт крепления моментом 88±10 Нм.
Снятие крышек подшипников
1. Извлеките масляные магистрали с уплотнителями.
2. Ослабьте попарно винты крепления крышек в соответствии с нумерацией на рисунке М2 2.075, затем открутите винты и снимите крышки.
A. Крышка переднего подшипника выпускного распределительного вала
B. Крышки подшипников выпускного распределительного вала
C. Крышка переднего подшипника впускного распределительного вала
D. Крышки подшипников впускного распределительного вала
