L200 4 (2005-2014, дизель)

Освещение дверных проемов

0

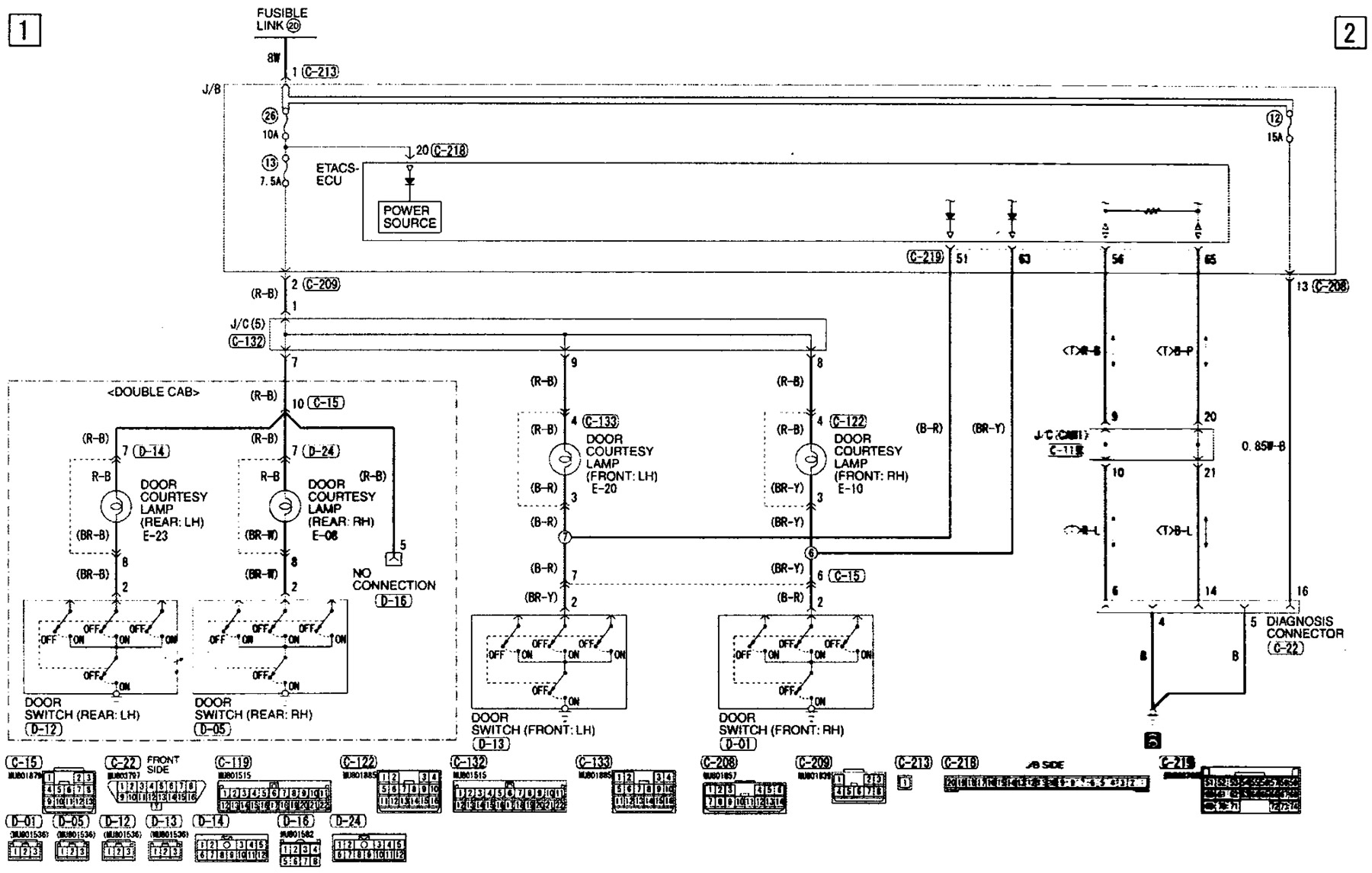

Освещение дверных проемов

Открыть большую картинку в новой вкладке »

Пояснения к схемам электрооборудования расположены здесь →

Аббревиатуры и названия, встречающиеся на схемах расположены здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
