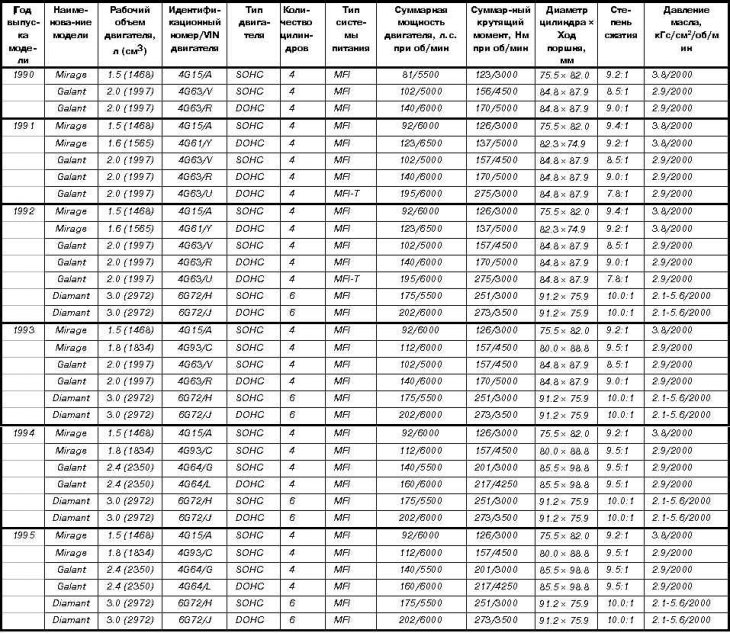

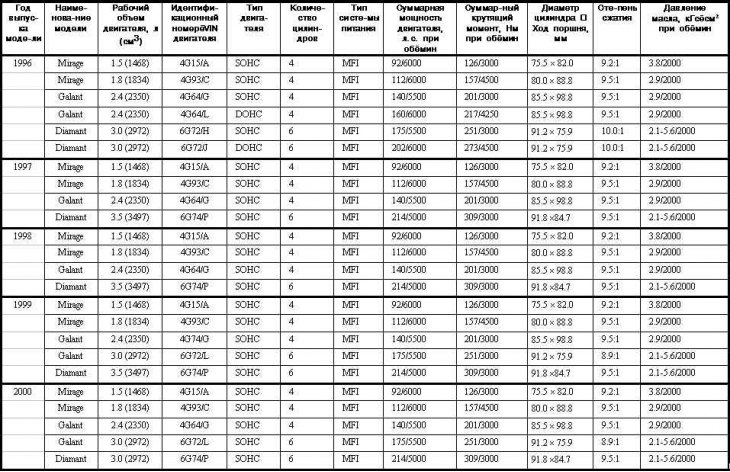

Где:
MFI = Система распределенного (многоточечного) впрыска
MFI-T = Система распределенного впрыска с турбонаддувом
SOHC = Двигатели с одним распределительным валом верхнего расположения
DOHC = Двигатели с двумя распределительными валами верхнего расположения
| Общие параметры | |
| Двигатель 1.5 л | |
| Общая информация | |
Тип двигателя 4-цилиндровый рядный, SOHC | |
Рабочий объем, л/см3 | 1.5/1468 |
Диаметр цилиндров, мм | 75.49 |
Ход поршней, мм | 82 |
Степень сжатия | 9.2 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 106.9÷107.1 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.05 |
Зазор посадки распределительного вала в подшипниках, мм | 0.04÷0.08 |
Распределительный вал | |
Высота кулачков, мм | |
Кулачки привода впускных клапанов | |
Номинальное значение | 38.75 |
Минимальное допустимое значение | 38.25 |
Кулачки привода выпускных клапанов | |
Номинальное значение | 39.1 |
Минимальное допустимое значение | 38.6 |
Диаметр подшипниковых шеек, мм | 46 |
Рабочий зазор в подшипниках, мм | |
Номинальное значение | 0.06÷0.10 |
Предельное допустимое значение | 0.14 |
Коромысла привода клапанов | |
Внутренний диаметр, мм | 18.9 |
Зазор посадки на осях, мм | |
Номинальное значение | 0.01÷0.04 |
Предельное допустимое значение | 0.1 |
Оси коромысел | |
Диаметр, мм | 18.9 |
Клапаны | |
Длина, мм | |
Впускные | 100.75 |
Выпускные | 101.6 |
Диаметр стержней, мм | |
Впускные клапаны | 6.565÷6.580 |
Выпускные клапаны | 6.530÷6.550 |
Угол наклона рабочей фаски | |
(впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.0 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 1.5 |
Предельное допустимое значение | 1.0 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Клапанные зазоры, мм | |
Горячий двигатель | |
Впускные клапаны | 0.15 |
Выпускные клапаны | 0.25 |
Холодный двигатель | |
Впускные клапаны | 0.07 |
Выпускные клапаны | 0.17 |
Направляющие втулки клапанов | |
Длина, мм | |
Втулки впускных клапанов | 44.0 |
Втулки выпускных клапанов | 49.5 |
Ремонтные размеры, мм | 0.05, 0.25, 0.50 |
Седла клапанов | |
Ширина контактной поверхности | |
рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Пружины впускных клапанов | |
Номинальное значение | 46.1 |
Предельное допустимое значение | 45.1 |
Пружины выпускных клапанов | |
Номинальное значение | 46.8 |
Предельное допустимое значение | 45.8 |
Блок цилиндров | |
Полная высота, мм | |
Номинальное значение | 255.9÷256.1 |
Предельное допустимое значение | 254.82 |
Предельная допустимая неплоскостность | |
прокладочной поверхности, мм | 0.1 |
Диаметр цилиндров, мм | 75.50÷75.53 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 75.47÷75.50 |
Посадочный зазор в цилиндрах, мм | 0.02÷0.04 |
Ширина канавок под посадку поршневых колец, мм | |
Первое компрессионное кольцо | 1.52÷1.54 |
Второе компрессионное кольцо | 1.51÷1.53 |
Маслосъемное кольцо | 4.015÷4.045 |
Ремонтные размеры, мм | 0.05, 0.25, 0.50 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.12 |
Второе компрессионное кольцо | |
Номинальное значение | 0.02÷0.06 |
Предельное допустимое значение | 0.12 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.20÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.20÷0.35 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Предельный допустимый изгиб, мм | 0.05 |
Предельное допустимое скручивание, мм | 0.10 |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.06 |
Предельное допустимое значение | 0.15 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.07 |
Предельное допустимое значение | 0.15 |
Диаметр шатунных шеек, мм | 42 |
Диаметр коренных шеек, мм | 48 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Зазор на зубьях шестерен, мм | |
Номинальное значение | 0.06÷0.18 |
Предельное допустимое значение | 0.35 |
Боковой зазор, мм | |
Номинальное значение | 0.04÷0.10 |
Предельное допустимое значение | 0.20 |
Зазор посадки в корпусе, мм | |
Номинальное значение | 0.10÷0.18 |
Предельное допустимое значение | 0.35 |
Свободная длина пружины редукционного клапана, мм | 46.6 |
Под нагрузкой 61 Нм, мм | 40.1 |
Двигатель 1.6 л | |
Общая информация | |
Тип двигателя | 4-цилиндровый рядный, DOHC |
Рабочий объем, л/см3 | 1.6/1565 |
Диаметр цилиндров, мм | 82.3 |
Ход поршней, мм | 75 |
Степень сжатия | 9.2 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 131.9÷132.1 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.05 |
Зазор посадки распределительного вала в подшипниках, мм | 0.04÷0.08 |
Распределительный вал | |
Высота кулачков, мм | |
Кулачки привода впускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки привода выпускных клапанов | |
Номинальное значение | 34.907 |
Минимальное допустимое значение | 34.407 |
Диаметр подшипниковых шеек, мм | 26 |
Рабочий зазор в подшипниках, мм | 0.05÷0.09 |
Осевой люфт, мм | 0.1÷0.2 |
Клапаны | |
Длина, мм | |
Впускные | 109.50 |
Выпускные | 109.70 |
Диаметр стержней, мм | |
Впускные клапаны | 6.565÷6.568 |
Выпускные клапаны | 6.530÷6.550 |
Угол наклона рабочей фаски | |
(впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.0 |
Предельное допустимое значение | 0.7 |
Выпускные клапаны | |
Номинальное значение | 1.5 |
Предельное допустимое значение | 1.0 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Длина, мм | |
Втулки впускных клапанов | 45.5 |
Втулки выпускных клапанов | 50.5 |
Ремонтные размеры, мм | 0.05, 0.25, 0.50 |
Седла клапанов | |
Ширина контактной поверхности рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 48.3 |
Предельное допустимое значение | 47.3 |
Нарушение торцовки, град | |
Номинальное значение | Менее 1.5 |
Предельное допустимое значение | 4.0 |
Блок цилиндров | |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.1 |
Диаметр цилиндров, мм | 82.30÷82.33 |
Предельная допустимая овальность цилиндров, мм | 0.01 |
Предельная допустимая конусность цилиндров, мм | 0.01 |
Поршни | |
Наружный диаметр, мм | 82.27÷82.30 |
Посадочный зазор в цилиндрах, мм | 0.02÷0.04 |
Ширина канавок под посадку поршневых колец, мм | |
Первое компрессионное кольцо | 1.22÷1.24 |
Второе компрессионное кольцо | 1.52÷1.54 |
Маслосъемное кольцо | 3.01÷3.03 |
Ремонтные размеры, мм | 0.25, 0.50, 0.75, 1.0 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.12 |
Второе компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.12 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.35÷0.50 |
Предельное допустимое значение | 1.0 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Ремонтные размеры, мм | 0.25, 0.50, 0.75, 1.0 |
Шатуны | |
Предельный допустимый изгиб, мм | 0.05 |
Предельное допустимое скручивание, мм | 0.10 |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 45 |
Диаметр коренных шеек, мм | 57 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Зазор на зубьях шестерен, мм | |
Ведущая шестерня | |
Номинальное значение | 0.16÷0.21 |
Предельное допустимое значение | 0.25 |
Ведомая шестерня | |
Номинальное значение | 0.13÷0.18 |
Предельное допустимое значение | 0.25 |
Боковой зазор, мм | |
Ведущая шестерня | |
Номинальное значение | 0.08÷0.14 |
Предельное допустимое значение | 0.25 |
Ведомая шестерня | |
Номинальное значение | 0.06÷0.12 |
Предельное допустимое значение | 0.25 |
Свободная длина пружины редукционного клапана, мм | 46.6 |
Двигатель 1.8 л | |
Общая информация | |
Тип двигателя | 4-цилиндровый рядный, SOHC |
Рабочий объем, л/см3 | 1.8/1834 |
Диаметр цилиндров, мм | 81 |
Ход поршней, мм | 89 |
Степень сжатия | 9.5 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 119.9÷120.1 |
Максимальная допустимая | |
неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительный вал | |
Высота кулачков, мм | |
Кулачки привода впускных клапанов | |
Номинальное значение | 37.11 |
Минимальное допустимое значение | 36.61 |
Кулачки привода выпускных клапанов | |
Номинальное значение | 37.15 |
Минимальное допустимое значение | 36.65 |
Клапаны | |
Длина, мм | |
Впускные | |
Номинальное значение | 110.15 |
Предельное допустимое значение | 109.65 |
Выпускные | |
Номинальное значение | 113.70 |
Предельное допустимое значение | 113.25 |
Диаметр стержней, мм | |
Впускные клапаны | 6.0 |
Выпускные клапаны | 6.0 |
Угол наклона рабочей фаски | |
(впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.0 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 1.3 |
Предельное допустимое значение | 0.8 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Величина возвышения, мм | 14.0 |
Внутренний диаметр, мм | 6.0 |
Седла клапанов | |
Ширина контактной поверхности рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Пружины впускных клапанов | |
Номинальное значение | 50.9 |
Предельное допустимое значение | 49.9 |
Пружины выпускных клапанов | |
Номинальное значение | 50.9 |
Предельное допустимое значение | 49.9 |
Блок цилиндров | |
Полная высота, мм | 263.5 |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.1 |
Диаметр цилиндров, мм | 81.0 |
Предельная допустимая овальность цилиндров, мм | 0.01 |
Предельная допустимая конусность цилиндров, мм | 0.01 |
Поршни | |
Наружный диаметр, мм | 81.0 |
Диаметр поршневого пальца, мм | 19.0 |
Посадочный зазор в цилиндрах, мм | 0.02÷0.04 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.02÷0.06 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.40÷0.55 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.60 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.08 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Диаметр коренных шеек, мм | 50 |
Диаметр шатунных шеек, мм | 45 |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.04 |
Предельное допустимое значение | 0.1 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.25 |
Предельное допустимое значение | 0.1 |
Масляный насос | |
Зазор на зубьях шестерен, мм | |
Номинальное значение | 0.06÷0.18 |
Предельное допустимое значение | 0.35 |
Боковой зазор, мм | |
Номинальное значение | 0.04÷0.10 |
Предельное допустимое значение | 0.20 |
Зазор посадки в корпусе, мм | |
Номинальное значение | 0.10÷0.18 |
Предельное допустимое значение | 0.35 |
Двигатель 2.0 л SOHC | |
Общая информация | |
Тип двигателя 4-цилиндровый рядный, SOHC | |
Рабочий объем, л/см3 | 2.0/1997 |
Диаметр цилиндров, мм | 85 |
Ход поршней, мм | 88 |
Степень сжатия | 8.5 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 89.9÷90.1 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительный вал | |
Высота кулачков, мм | |
Кулачки с маркировкой D | |
Привод впускных клапанов | |
Номинальное значение | 42.4 |
Минимальное допустимое значение | 41.9 |
Привод выпускных клапанов | |
Номинальное значение | 42.4 |
Минимальное допустимое значение | 41.9 |
Кулачки с маркировкой AR | |
Привод выпускных клапанов | |
Номинальное значение | 44.53 |
Минимальное допустимое значение | 44.03 |
Привод выпускных клапанов | |
Номинальное значение | 44.53 |
Минимальное допустимое значение | 44.03 |
Диаметр подшипниковых шеек, мм | 33.95 |
Клапаны | |
Диаметр стержней, мм | |
Впускные клапаны | 8.0 |
Выпускные клапаны | 7.9 |
Угол наклона рабочей фаски | |
(впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.2 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 2.0 |
Предельное допустимое значение | 0.8 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.03÷0.06 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Внутренний диаметр, мм | 8.0 |
Наружный диаметр, мм | 13.1 |
Седла клапанов | |
Ширина контактной поверхности | |
рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 49.8 |
Предельное допустимое значение | 49.9 |
Нарушение торцовки, град | |
Номинальное значение | 2 |
Предельное допустимое значение | 4 |
Блок цилиндров | |
Полная высота, мм | 289.9÷290.1 |
Предельная допустимая неплоскостность | |
прокладочной поверхности, мм | 0.05 |
Диаметр цилиндров, мм | 85 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 84.99 |
Посадочный зазор в цилиндрах, мм | 0.01÷0.03 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.02÷0.06 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.20÷0.35 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Диаметр поршневого пальца, мм | 21 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 45 |
Диаметр коренных шеек, мм | 57 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Боковой зазор, мм | |
Ведущая шестерня | 0.08÷0.14 |
Ведомая шестерня | 0.06÷0.12 |
Двигатель 2.0 л DOHC без турбонаддува | |
Общая информация | |
Тип двигателя 4-цилиндровый рядный, DOHC | |
Рабочий объем, л/см3 | 2.0/1997 |
Диаметр цилиндров, мм | 85 |
Ход поршней, мм | 88 |
Степень сжатия | 9.8 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 131.9÷132.1 |
Максимальная допустимая | |
неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительные валы | |
Высота кулачков, мм | |
Кулачки с маркировкой А, D | |
Привод впускных клапанов | |
Номинальное значение | 35.49 |
Минимальное допустимое значение | 34.99 |
Кулачки с маркировкой В, С, Е, F | |
Привод впускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки с маркировкой А | |
Привод выпускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки с маркировкой С | |
Привод выпускных клапанов | |
Номинальное значение | 35.49 |
Минимальное допустимое значение | 34.99 |
Кулачки с маркировкой Е, F | |
Привод выпускных клапанов | |
Номинальное значение | 34.91 |
Минимальное допустимое значение | 34.41 |
Диаметр подшипниковых шеек, мм | 25.96 |
Клапаны | |
Диаметр стержней, мм | |
Впускные клапаны | 6.6 |
Выпускные клапаны | 6.5 |
Угол наклона рабочей фаски (впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.0 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 1.5 |
Предельное допустимое значение | 0.8 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Внутренний диаметр, мм | 6.6 |
Наружный диаметр, мм | 12.1 |
Седла клапанов | |
Ширина контактной поверхности | |
рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 48.3 |
Предельное допустимое значение | 49.9 |
Нарушение торцовки, град | |
Номинальное значение | 2 |
Предельное допустимое значение | 4 |
Блок цилиндров | |
Полная высота, мм | 289.9÷290.1 |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.05 |
Диаметр цилиндров, мм | 85 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 84.99 |
Посадочный зазор в цилиндрах, мм | 0.02÷0.04 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.45÷0.60 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Диаметр поршневого пальца, мм | 21 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 45 |
Диаметр коренных шеек, мм | 57 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Боковой зазор, мм | |
Ведущая шестерня | 0.08÷0.14 |
Ведомая шестерня | 0.06÷0.12 |
Двигатель 2.0 л DOHC с турбонаддувом | |
Общая информация | |
Тип двигателя 4-цилиндровый рядный, DOHC | |
Рабочий объем, л/см3 | 2.0/1997 |
Диаметр цилиндров, мм | 85 |
Ход поршней, мм | 88 |
Степень сжатия | 7.8 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 131.9÷132.1 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительные валы | |
Высота кулачков, мм | |
Кулачки с маркировкой А, D | |
Привод впускных клапанов | |
Номинальное значение | 35.49 |
Минимальное допустимое значение | 34.99 |
Кулачки с маркировкой В, С, Е, F | |
Привод впускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки с маркировкой А | |
Привод выпускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки с маркировкой С | |
Привод выпускных клапанов | |
Номинальное значение | 35.49 |
Минимальное допустимое значение | 34.99 |
Кулачки с маркировкой Е, F | |
Привод выпускных клапанов | |
Номинальное значение | 34.91 |
Минимальное допустимое значение | 34.41 |
Диаметр подшипниковых шеек, мм | 25.96 |
Клапаны | |
Диаметр стержней, мм | |
Впускные клапаны | 6.6 |
Выпускные клапаны | 6.5 |
Угол наклона рабочей фаски (впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.0 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 1.5 |
Предельное допустимое значение | 0.8 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Внутренний диаметр, мм | 6.6 |
Наружный диаметр, мм | 12.1 |
Седла клапанов | |
Ширина контактной поверхности рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 48.3 |
Предельное допустимое значение | 49.9 |
Нарушение торцовки, град | |
Номинальное значение | 2 |
Предельное допустимое значение | 4 |
Блок цилиндров | |
Полная высота, мм | 289.9÷290.1 |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.05 |
Диаметр цилиндров, мм | 85 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 84.98 |
Посадочный зазор в цилиндрах, мм | 0.03÷0.05 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.45÷0.60 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Диаметр поршневого пальца, мм | 21 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 45 |
Диаметр коренных шеек, мм | 57 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Боковой зазор, мм | |
Ведущая шестерня | 0.08÷0.14 |
Ведомая шестерня | 0.06÷0.12 |
Двигатель 2.4 л SOHC | |
Общая информация | |
Тип двигателя | 4-цилиндровый рядный, SOHC |
Рабочий объем, л/см3 | 2.4/2350 |
Диаметр цилиндров, мм | 86.5 |
Ход поршней, мм | 100 |
Степень сжатия | 8.5 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 89.9÷90.1 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительный вал | |
Высота кулачков, мм | |
Кулачки с маркировкой D | |
Привод впускных клапанов | |
Номинальное значение | 42.4 |
Минимальное допустимое значение | 41.9 |
Привод выпускных клапанов | |
Номинальное значение | 42.4 |
Минимальное допустимое значение | 41.9 |
Кулачки с маркировкой AR | |
Привод впускных клапанов | |
Номинальное значение | 44.53 |
Минимальное допустимое значение | 44.03 |
Привод выпускных клапанов | |
Номинальное значение | 44.53 |
Минимальное допустимое значение | 44.03 |
Диаметр подшипниковых шеек, мм | 33.95 |
Клапаны | |
Диаметр стержней, мм | |
Впускные клапаны | 8.0 |
Выпускные клапаны | 7.9 |
Угол наклона рабочей фаски (впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.2 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 2.0 |
Предельное допустимое значение | 0.8 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.03÷0.06 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Внутренний диаметр, мм | 8.0 |
Наружный диаметр, мм | 13.1 |
Седла клапанов | |
Ширина контактной поверхности рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 49.8 |
Предельное допустимое значение | 49.9 |
Нарушение торцовки, град | |
Номинальное значение | 2 |
Предельное допустимое значение | 4 |
Блок цилиндров | |
Полная высота, мм | 289.9÷290.1 |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.05 |
Диаметр цилиндров, мм | 85 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 84.99 |
Посадочный зазор в цилиндрах, мм | 0.01÷0.03 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.02÷0.06 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.20÷0.35 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Диаметр поршневого пальца, мм | 21 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 45 |
Диаметр коренных шеек, мм | 57 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Боковой зазор, мм | |
Ведущая шестерня | 0.08÷0.14 |
Ведомая шестерня | 0.06÷0.12 |
Двигатель 2.4 л DOHC | |
Общая информация | |
Тип двигателя | 4-цилиндровый рядный, DOHC |
Рабочий объем, л/см3 | 2.4/2350 |
Диаметр цилиндров, мм | 86.5 |
Ход поршней, мм | 100 |
Степень сжатия | 8.5 :1 |
Порядок зажигания | 1-3-4-2 |
Головка цилиндров | |
Полная высота, мм | 131.9÷132.1 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительные валы | |
Высота кулачков, мм | |
Кулачки с маркировкой А, D | |
Привод впускных клапанов | |
Номинальное значение | 35.49 |
Минимальное допустимое значение | 34.99 |
Кулачки с маркировкой В, С, Е, F | |
Привод впускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки с маркировкой А | |
Привод выпускных клапанов | |
Номинальное значение | 35.20 |
Минимальное допустимое значение | 34.70 |
Кулачки с маркировкой С | |
Привод выпускных клапанов | |
Номинальное значение | 35.49 |
Минимальное допустимое значение | 34.99 |
Кулачки с маркировкой Е, F | |
Привод выпускных клапанов | |
Номинальное значение | 34.91 |
Минимальное допустимое значение | 34.41 |
Диаметр подшипниковых шеек, мм | 25.96 |
Клапаны | |
Диаметр стержней, мм | |
Впускные клапаны | 6.6 |
Выпускные клапаны | 6.5 |
Угол наклона рабочей фаски (впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.0 |
Предельное допустимое значение | 0.5 |
Выпускные клапаны | |
Номинальное значение | 1.5 |
Предельное допустимое значение | 0.8 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Внутренний диаметр, мм | 6.6 |
Наружный диаметр, мм | 12.1 |
Седла клапанов | |
Ширина контактной поверхности | |
рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град 4 | 4.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 48.3 |
Предельное допустимое значение | 49.9 |
Нарушение торцовки, град | |
Номинальное значение | 2 |
Предельное допустимое значение | 4 |
Блок цилиндров | |
Полная высота, мм | 289.9÷290.1 |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.05 |
Диаметр цилиндров, мм | 85 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 84.99 |
Посадочный зазор в цилиндрах, мм | 0.02÷0.04 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.25÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.45÷0.60 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.70 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Диаметр поршневого пальца, мм | 21 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 45 |
Диаметр коренных шеек, мм | 57 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.18 |
Предельное допустимое значение | 0.25 |
Маховик | |
Предельная величина биения, мм | 0.13 |
Масляный насос | |
Боковой зазор, мм | |
Ведущая шестерня | 0.08÷0.14 |
Ведомая шестерня | 0.06÷0.12 |
Двигатель 3.0 л SOHC | |
Общая информация | |
Тип двигателя | 6-цилиндровый V-образный (60°), SOHC |
Рабочий объем, л/см3 | 3.0/2972 |
Диаметр цилиндров, мм | 91.1 |
Ход поршней, мм | 76 |
Степень сжатия | 10.0 :1 |
Порядок зажигания | 1-2-3-4-5-6 |
Головка цилиндров | |
Полная высота, мм | 84 |
Максимальная допустимая неплоскостность сопрягаемых поверхностей, мм | 0.2 |
Распределительный вал | |
Высота кулачков, мм | |
Номинальное значение | 41.25 |
Минимальное допустимое значение | 40.75 |
Диаметр подшипниковых шеек, мм | 33.95 |
Клапаны | |
Диаметр стержней, мм | |
Впускные клапаны | 8.0 |
Выпускные клапаны | 7.9 |
Угол наклона рабочей фаски (впускные и выпускные), град | 45.0÷45.5 |
Ширина цилиндрической части (пояска) тарелки, мм | |
Впускные клапаны | |
Номинальное значение | 1.2 |
Предельное допустимое значение | 0.7 |
Выпускные клапаны | |
Номинальное значение | 2.0 |
Предельное допустимое значение | 1.5 |
Зазор посадки стержней в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.03÷0.06 |
Предельное допустимое значение | 0.10 |
Выпускные клапаны | |
Номинальное значение | 0.05÷0.09 |
Предельное допустимое значение | 0.15 |
Направляющие втулки клапанов | |
Внутренний диаметр, мм | 8.0 |
Наружный диаметр, мм | 13.1 |
Седла клапанов | |
Ширина контактной поверхности рабочей фаски, мм | 0.9÷1.3 мм |
Угол наклона рабочей фаски, град | 44.0÷44.5 |
Клапанные пружины | |
Свободная длина, мм | |
Номинальное значение | 49.8 |
Предельное допустимое значение | 48.8 |
Нарушение торцовки, град | |
Номинальное значение | 2 |
Предельное допустимое значение | 4 |
Блок цилиндров | |
Полная высота, мм | 210.4÷210.6 |
Предельная допустимая неплоскостность прокладочной поверхности, мм | 0.1 |
Диаметр цилиндров, мм | 91.1 |
Предельная допустимая овальность цилиндров, мм | 0.02 |
Предельная допустимая конусность цилиндров, мм | 0.02 |
Поршни | |
Наружный диаметр, мм | 91.1 |
Посадочный зазор в цилиндрах, мм | 0.02÷0.04 |
Поршневые кольца | |
Боковой зазор посадки в канавках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.03÷0.07 |
Предельное допустимое значение | 0.1 |
Второе компрессионное кольцо | |
Номинальное значение | 0.02÷0.06 |
Предельное допустимое значение | 0.1 |
Зазоры в замках, мм | |
Первое (верхнее) компрессионное кольцо | |
Номинальное значение | 0.30÷0.40 |
Предельное допустимое значение | 0.8 |
Второе компрессионное кольцо | |
Номинальное значение | 0.45÷0.60 |
Предельное допустимое значение | 0.8 |
Маслосъемное кольцо | |
Номинальное значение | 0.20÷0.60 |
Предельное допустимое значение | 1.0 |
Шатуны | |
Осевой люфт посадки нижних головок на шатунных шейках коленчатого вала, мм | |
Номинальное значение | 0.10÷0.25 |
Предельное допустимое значение | 0.4 |
Диаметр поршневого пальца, мм | 22 |
Рабочий зазор в шатунных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Коленчатый вал | |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.02÷0.05 |
Предельное допустимое значение | 0.1 |
Диаметр шатунных шеек, мм | 50 |
Диаметр коренных шеек, мм | 60 |
Предельная допустимая овальность шеек, мм | 0.015 |
Осевой люфт вала, мм | |
Номинальное значение | 0.05÷0.25 |
Предельное допустимое значение | 0.3 |
Масляный насос | |
Зазор на зубьях шестерен, мм | 0.06÷0.18 |
Боковой зазор, мм | 0.04÷0.10 |
Зазор посадки в корпусе, мм | |
Номинальное значение | 0.10÷0.18 |
Предельное допустимое значение | 0.35 |
Усилия затягивания резьбовых соединений, Нм* | |
Распределительный вал | |
Болт зубчатого колеса | |
Двигатели 1.5 л | 70 |
Двигатели 1.6 л, 1.8 л и 2.0 л (SOHC и DOHC) | 90 |
Двигатели 2.4 л | 80÷100 |
Двигатели 3.0 л (SOHC и DOHC) | 90 |
Болты крышек подшипников | |
Двигатели 2.0 л SOHC | 20 |
Двигатели 1.6 л и 2.0 DOHC | 29÷35 |
Двигатели 2.4 л | 20 |
Двигатели 3.0 л (SOHC и DOHC) | 90 |
Двигатели 3.5 л | 31 |
Шкив/демпфер крутильных колебаний коленчатого вала | |
Болты шкива | |
Двигатели 1.5 л | 14 |
Двигатели 1.6 л и 2.0 л (SOHC и DOHC) | 20÷30 |
Двигатели 2.4 л | 25 |
Центральный крепежный болт | |
Двигатели 1.5 л | 70÷100 |
Двигатели 1.8 л и 3.5 л | 185 |
Двигатели 3.0 л (SOHC и DOHC) | 150÷160 |
Головка цилиндров | |
Болты крепления головки | |
Двигатели 1.5 л | |
Стадия 1 | 49 |
Стадия 2 | Полностью отпустить все болты (в порядке, обратном порядку затягивания - см. Раздел Снятие и установка головки цилиндров) |
Стадия 3 | 20 |
Стадия 4 | Дотянуть еще на 90° |
Стадия 5 | Дотянуть еще на 90° |
Двигатели 1.8 л | |
Стадия 1 | 75 |
Стадия 2 | Полностью отпустить все болты (в порядке, обратном порядку затягивания - см. Раздел Снятие и установка головки цилиндров) |
Стадия 3 | 20 |
Стадия 4 | Дотянуть еще на 90° |
Стадия 5 | Дотянуть еще на 90° |
Двигатели 2.0 л SOHC | |
Стадия 1 | 30 |
Стадия 2 | 61 |
Стадия 3 | 92 |
Двигатели 1.6 л и 2.0 л DOHC | |
Холодный двигатель | 90÷100 (равномерно в три этапа) |
Горячий двигатель | 100÷110 (равномерно в три этапа) |
Двигатели 2.4 л | |
Стадия 1 | 78 |
Стадия 2 | Полностью отпустить все болты (в порядке, обратном порядку затягивания - см. Раздел Снятие и установка головки цилиндров) |
Стадия 3 | 20 |
Стадия 4 | Дотянуть еще на 90° |
Стадия 5 | Дотянуть еще на 90° |
Двигатели 3.0 л (SOHC и DOHC) | 105÷115 (равномерно в три этапа) |
Двигатели 3.5 л | 103÷113 (равномерно в три этапа) |
Выпускной коллектор | |
Болты/гайки крепления выпускного коллектора | |
Двигатели 1.5 л | 18 |
Двигатели 1.6 л и 2.0 л DOHC | 25÷30 |
Двигатели 1.8 л | 30 |
Двигатели 2.0 л SOHC | 15÷19 |
Двигатели 2.4 л | 25÷29 |
Двигатели 3.0 л SOHC | 29 |
Двигатели 3.0 л DOHC | 19 |
Двигатели 3.5 л | 29 |
Маховик/приводной диск | |
Болты крепления маховика/приводного диска | |
Двигатели 1.5 л | 135 |
Двигатели 1.6 л, 2.0 л (SOHC и DOHC) и 2.4 л | 130÷140 |
Двигатели 1.8 л | 100 |
Двигатели 3.0 л (SOHC и DOHC) и 3.5 л | 72÷76 |
Впускной трубопровод | |
Болты крепления впускного трубопровода | |
Двигатели 1.5 л | 18 |
Двигатели 1.6 л и 2.0 л DOHC | 15÷19 |
Двигатели 1.8 л | 20 |
Двигатели 2.0 л SOHC | |
Болты крепления нагнетательной камеры | 15÷19 |
Болты крепления трубопровода | 15÷19 |
Двигатели 2.4 л | |
Модели 1994 г. вып. | |
Болты | 20 |
Гайки | 35 |
Модели 1995÷2000 г.г. вып. | |
Болты | 20 |
Гайки | 20 |
Двигатели 3.0 л SOHC, 3.0 л DOHC и 3.5 л | |
Модели выпуска по ноябрь 1993 г. | |
Стадия 1 | (гайки крепления к переднему ряду цилиндров) 3÷5 |
Стадия 2 | (гайки крепления к заднему ряду цилиндров) 12÷15 |
Стадия 3 | (гайки крепления к переднему ряду цилиндров) 12÷15 |
Модели выпуска с декабря 1993 г. | |
Стадия 1 | (гайки крепления к переднему ряду цилиндров) 5÷8 |
Стадия 2 | (гайки крепления к заднему ряду цилиндров) 20÷23 |
Стадия 3 | (гайки крепления к переднему ряду цилиндров) 20÷23 |
Поддон картера | |
Болты крепления поддона картера | |
Двигатели 1.5 л | 7 |
Двигатели 1.6 л и 2.0 л DOHC | 6÷8 |
Двигатели 1.8 л | 7 |
Двигатели 2.0 л SOHC | 6÷8 |
Двигатели 2.4 л | 8 |
Двигатели 3.0 л (SOHC и DOHC) | 6 |
Двигатели 3.5 л | |
Верхняя секция поддона | 6 |
Нижняя секция поддона | 10÷12 |
Масляный насос | |
Двигатели 1.5 л и 1.8 л | |
Крышка насоса | 10 |
Редукционный клапан | 45 |
Экран | 19 |
Двигатели 1.6 л, 2.0 л SOHC и DOHC) и 2.4 л | |
Опорный кронштейн масляного фильтра | 19 |
Крышка насоса | 24 |
Болт крепления ведущей шестерни | 37 |
Заглушка | 24 |
Двигатели 3.0 л (SOHC и DOHC) | |
Болты крепления маслоотражательной пластины | 11 |
Болты крепления кожуха насоса | 14 |
Болты крепления крышки насоса | 10 |
Двигатели 3.5 л | |
Болты крепления маслоотражательной пластины | 11 |
Болты крепления кожуха насоса | 14 |
Болты крепления маслозаборника | 18 |
Болты крепления крышки насоса | 10 |
Крышка(и) головки(ок) цилиндров | |
Болты крепления крышки(ек) головки(ок) цилиндров | |
Двигатели 1.5 л | 1÷2 |
Двигатели 1.6 л, 1.8 л, 2.0 л DOHC и 2.4 л | 2÷3 |
Двигатели 2.0 л SOHC | 4÷5 |
Двигатели 3.0 SOHC | 9 |
Двигатели 3.0 л DOHC | 4÷5 |
Двигатели 3.5 л | 3 |
Механизм привода клапанов | |
Болты крепления коромысел | |
Двигатели 1.5 л, 1.8 л и 2.4 л | 32 |
Двигатели 1.6 л и 2.0 л DOHC | 29÷35 |
Двигатели 3.5 л | 25 |
Термостат | |
Болты крепления термостата | |
Двигатели 1.8 л | 22 |
Двигатели 1.5 л, 1.6 л, 2.0 л DOHC и 2.0 л SOHC 1990÷1992 г.г. вып. | 17÷20 |
Двигатели 2.0 л SOHC 1993 г. вып. | 10÷15 |
Двигатели 2.4 л | 13 |
Двигатели 3.0 л SOHC, 3.0 л DOHC и 3.5 л | 17÷20 |
Привод ГРМ | |
Двигатели 1.5 л | |
Осевой болт | |
Модели 1990÷1994 г.г. вып. | 25 |
Модели 1995÷2000 г.г. вып. | 20÷27 |
Двигатели 2.0 л DOHC с турбонаддувом | |
Болты натяжного ролика ремня привода балансировочного вала | 19 |
Болт натяжного ролика газораспределительного ремня | 48 |
Двигатели 2.4 л | |
Болты натяжного ролика ремня привода балансировочного вала | 20 |
Болт натяжного ролика газораспределительного ремня | 48 |
Двигатели 3.0 л SOHC | |
Стопорный болт натяжителя | 29 |
Двигатели 3.0 л DOHC | |
Модели 1992÷1994 г.г. вып. | |
Стопорный болт натяжителя | 10 |
Модели 1995÷1996 г.г. вып. | |
Стопорный болт натяжителя | 24 |
Двигатели 3.5 л | |
Стопорный болт натяжного ролика | 48 |
Водяной насос | |
Болты крепления насоса | |
Двигатели 1.5 л и 1.8 л | 24 |
Двигатели 1.6 л и 2.0 л (SOHC и DOHC) | 12÷15 |
Двигатели 2.4 л | |
Болты с маркировкой <4> | 14 |
Болты с маркировкой <7> | 24 |
Двигатели 3.0 л SOHC, 3.0 л DOHC и 3.5 л | 24 |
* См. также текст Руководства. | |
