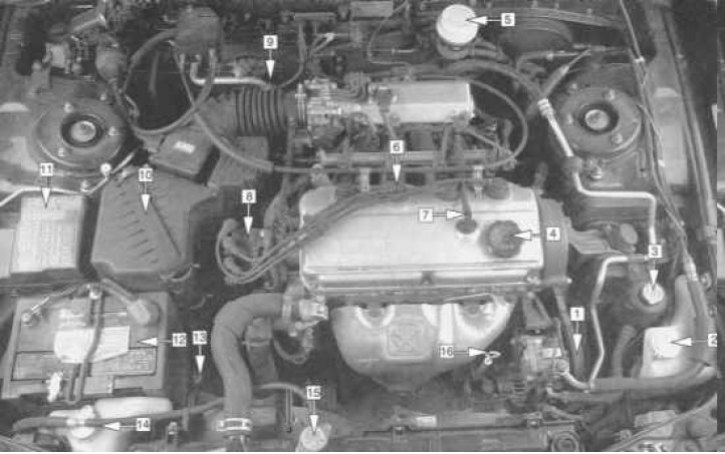

Схема расположения компонентов в двигательном отсеке - модели 2.4 л
1 - Ремень привода рулевого насоса; 2 - Резервуар жидкости омывания стекла; 3 - Резервуар жидкости гидроусиления руля; 4 - Крышка заливной горловины двигательного масла; 5 - Резервуар гидравлической жидкости ГТЦ; 6 - Свечи зажигания с ВВ проводами; 7 - Клапан PCV; 8 - Крышка/бегунок распределителя зажигания; 9 - Топливный фильтр (под рукавом воздухозаборника); 10 - Воздухоочиститель; 11 - Монтажный блок предохранителей; 12 - Батарея; 13 - Щуп измерения уровня ATF; 14 - Расширительный бачок системы охлаждения; 15 - Крышка радиатора; 16 - Щуп измерения уровня двигательного масла

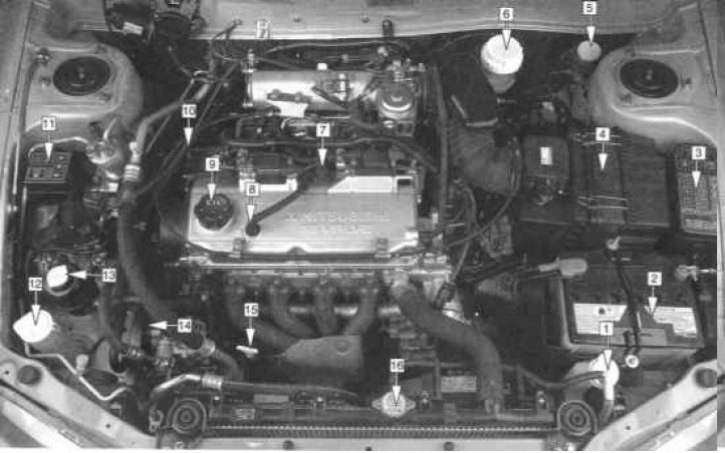

Схема расположения компонентов в двигательном отсеке - модели 1.8 л
1 - Расширительный бачок системы охлаждения; 2 - Батарея; 3 - Монтажный блок предохранителей; 4 - Воздухоочиститель; 5 - Резервуар жидкости гидропривода сцепления; 6 - Резервуар гидравлической жидкости ГТЦ; 7 - Свечи зажигания с ВВ проводами; 8 - Клапан PCV; 9 - Крышка заливной горловины двигательного масла; 10 - Топливный фильтр; 11 - Монтажный блок реле; 12 - Резервуар жидкости омывания стекла; 13 - Резервуар жидкости гидроусиления руля; 14 - Ремень привода рулевого насоса; 15 - Щуп измерения уровня двигательного масла; 16 - Крышка радиатора
Данная Глава составлялась с целью помочь владельцу автомобиля поддерживать свое транспортное средство в состоянии максимальной готовности к эксплуатации, получая от него эффективную отдачу с соблюдением требований к экономичности и безопасности.
В начале Главы приведен график текущего обслуживания автомобиля. Ниже вниманию читателя предлагаются Разделы, посвященные подробному изложению порядка выполнения каждой из процедур обслуживания в отдельности. В материал Разделов включены описания визуальных проверок, регулировок, процедур снятия и установки компонентов, а также различные полезные советы и рекомендации. Приведенные в начале Раздела иллюстрации с изображением видов двигательного отсека, подвесок и рулевого привода помогут читателю разобраться с размещением на автомобиле подлежащих обслуживанию компонентов.
Обслуживая автомобиль в соответствии с оговоренным километражно-временным графиком, и следуя приведенным ниже подробным рекомендациям, читатель получит четкую программу действий, выполнение которой обеспечит долговременность и надежность службы его транспортного средства. Помните, что данная программа составлена на комплексной основе и выполнение лишь отдельных ее пунктов с пренебрежением другими не приведет к желаемому результату.
В процессе обслуживания своего автомобиля читатель вскоре убедится, что многие процедуры могут, и должны, быть объединены в общие группы ввиду схожести своей природы или близости расположения узлов. Например, если автомобиль по какой-либо причине поднят над землей, следует воспользоваться случаем и заодно проверить состояние компонентов системы выпуска отработавших газов, подвески и рулевого управления. Также, взяв напрокат динамометрический ключ, проверьте усилие затягивания всего доступного резьбового крепежа. Производя ротацию колес, заодно оцените состояние тормозных механизмов и колесных подшипников.
Первым шагом обслуживания транспортного средства всегда является самоподготовка исполнителя. Внимательно ознакомьтесь с материалом настоящей Главы, затем составьте список нуждающихся во внимании компонентов, приготовьте необходимый инструмент и набросайте краткий план предстоящих работ. В случае возникновения неподдающихся разрешению проблем обращайтесь за помощью к специалистам автосервиса.
