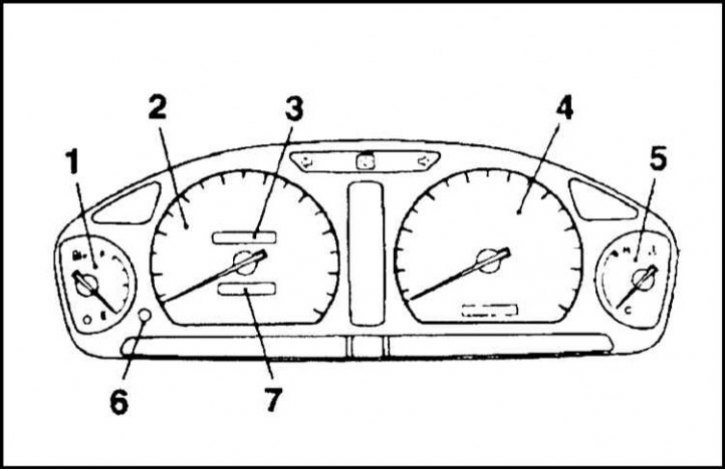

Схема расположения измерителей комбинации приборов
1 - Измеритель запаса топлива; 2 - Спидометр; 3 - Одометр; 4 - Тахометр; 5 - Указатель температуры охлаждающей жидкости; 6 - Кнопка сброса показаний измерителя пробега; 7 - Измеритель пробега автомобиля с момента сброса

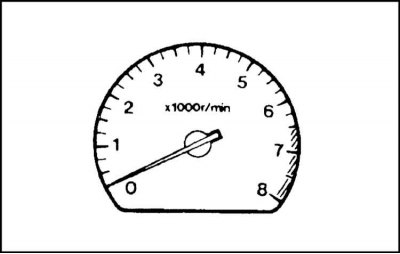

Тахометр
Тахометр показывает частоту вращения коленчатого вала двигателя в тысячах оборотов в минуту. Во избежание выхода двигателя из строя запрещается превышать максимально допустимую частоту вращения коленчатого вала (стрелка тахометра никогда не должна заходить в красную зону шкалы).

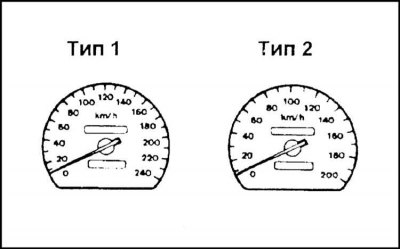

Спидометр
Спидометр показывает скорость движения автомобиля. Единицей измерения обычно служит км/ч. в некоторых случаях на циферблате измерителя может быть нанесено две шкалы: км/ч и мили/ч. Иногда в комплектацию автомобиля может входить сигнальный зуммер превышения допустимой безопасной скорости движения (120 км/ч).
Измеритель запаса топлива в баке

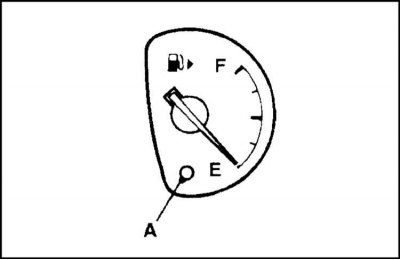

Типичный вид циферблата измерителя запаса топлива
А — Контрольная лампа резервного запаса топлива
Прибор регистрирует текущее количество топлива в баке. Погрешность показаний измерителя минимальна, когда автомобиль занимает строго горизонтальное положение. При движении автомобиля по извилистым или холмистым дорогам погрешность прибора увеличивается. Функционирование измерителя не зависит от положения ключа зажигания. Метка F соответствует состоянию полной заправки, Е - пустому баку. Встроенная в циферблат контрольная лампа (А) извещает водителя о необходимости при первой же возможности произвести дозаправку автомобиля.

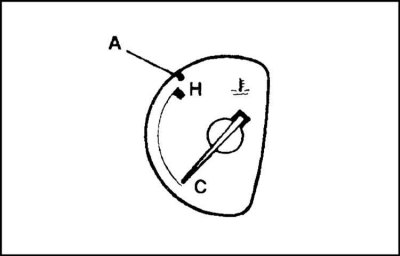

Указатель температуры охлаждающей жидкости двигателя
А — Метка зоны перегрева
Прибор регистрирует температуру охлаждающей жидкости двигателя. Нормальная рабочая температура двигателя при эксплуатации автомобиля в обычных условиях соответствует среднему положению стрелки указателя. В тяжелых условиях эксплуатации, например, в очень жаркую погоду или при длительном подъеме в гору стрелка указателя может подняться до верхней красной отметки на шкале (Н). Если температура двигателя увеличилась настолько, что стрелка указателя заходит в пределы красного диапазона шкалы измерителя (метка А), следует немедленно прекратить движение, съехать на обочину, припарковать автомобиль и произвести проверку состояния системы охлаждения на предмет выяснения причин перегрева двигателя (см. Главу Настройки и текущее обслуживание).
Одометр
Одометр фиксирует общий пробег автомобиля в километрах или милях, в зависимости от варианта исполнения.
Измеритель пробега/указатель температуры наружного воздуха
Измеритель регистрирует текущий пробег автомобиля с момента последнего сброса показаний (в километрах или милях, в зависимости от варианта исполнения). Сброс показаний измерителя производится при помощи специальной кнопки, вмонтированной в приборный щиток левее сборки спидометра.
