Галант 6 и 7 (1987-1998)

Стоп-сигналы, фонари заднего хода, клаксон (Galant 1994-2000 г.)

0

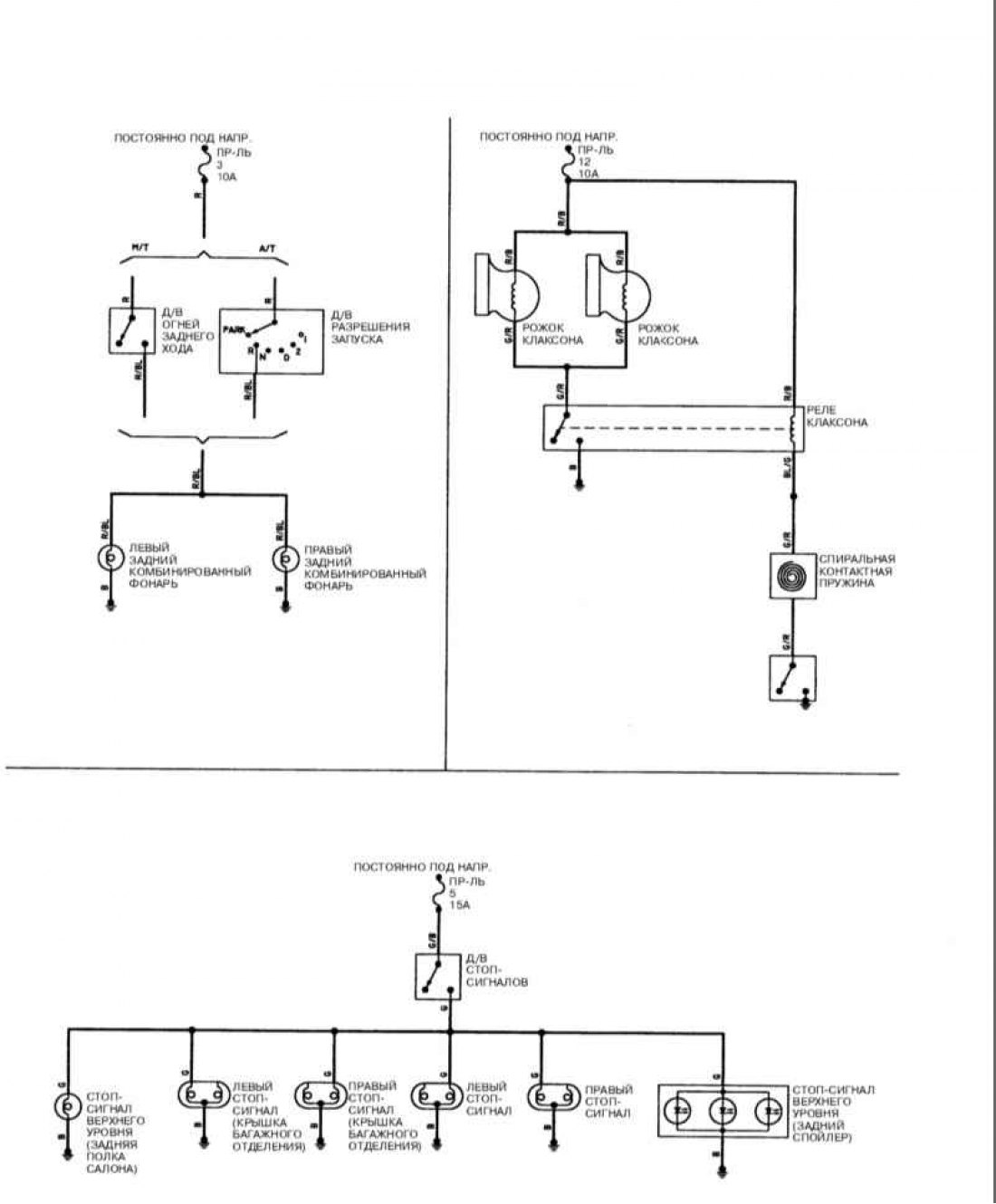

Стоп-сигналы, фонари заднего хода, клаксон, модели Galant 1994-2000 г.

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
