Галант 6 и 7 (1987-1998)

Система управления двигателем (Galant 2.4 л DOHC 1994 г.)

  • Главная
  • Галант
  • 6 (1987-1998)
  • Электрооборудование
  • Электрические схемы Galant
0

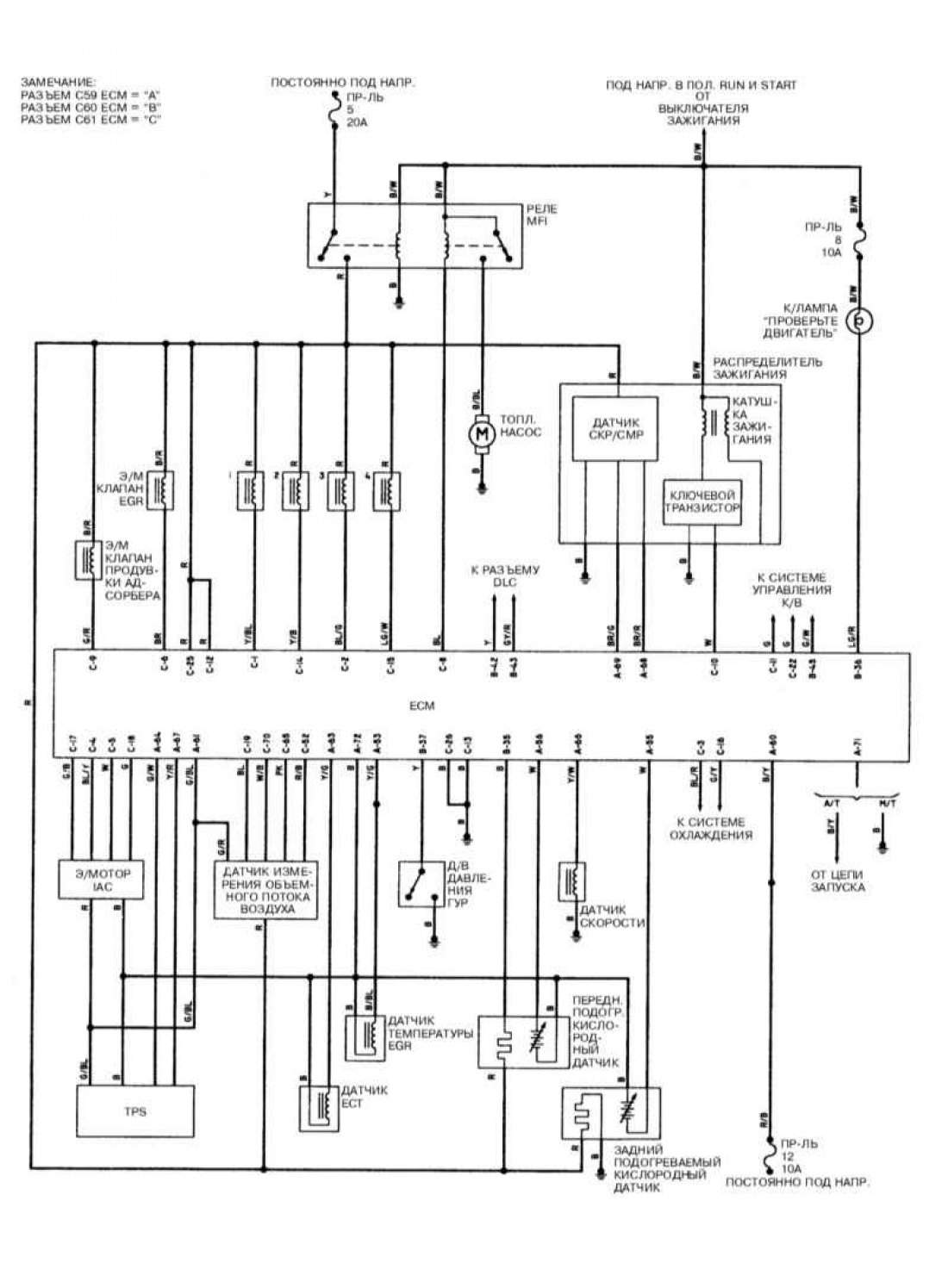

Система управления двигателем, модели Galant 2.4 л DOHC 1994 г.




Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
