Галант 6 и 7 (1987-1998)

Единый замок с ETACS (Galant 1994 г.)

  • Главная
  • Галант
  • 6 (1987-1998)
  • Электрооборудование
  • Электрические схемы Galant
0

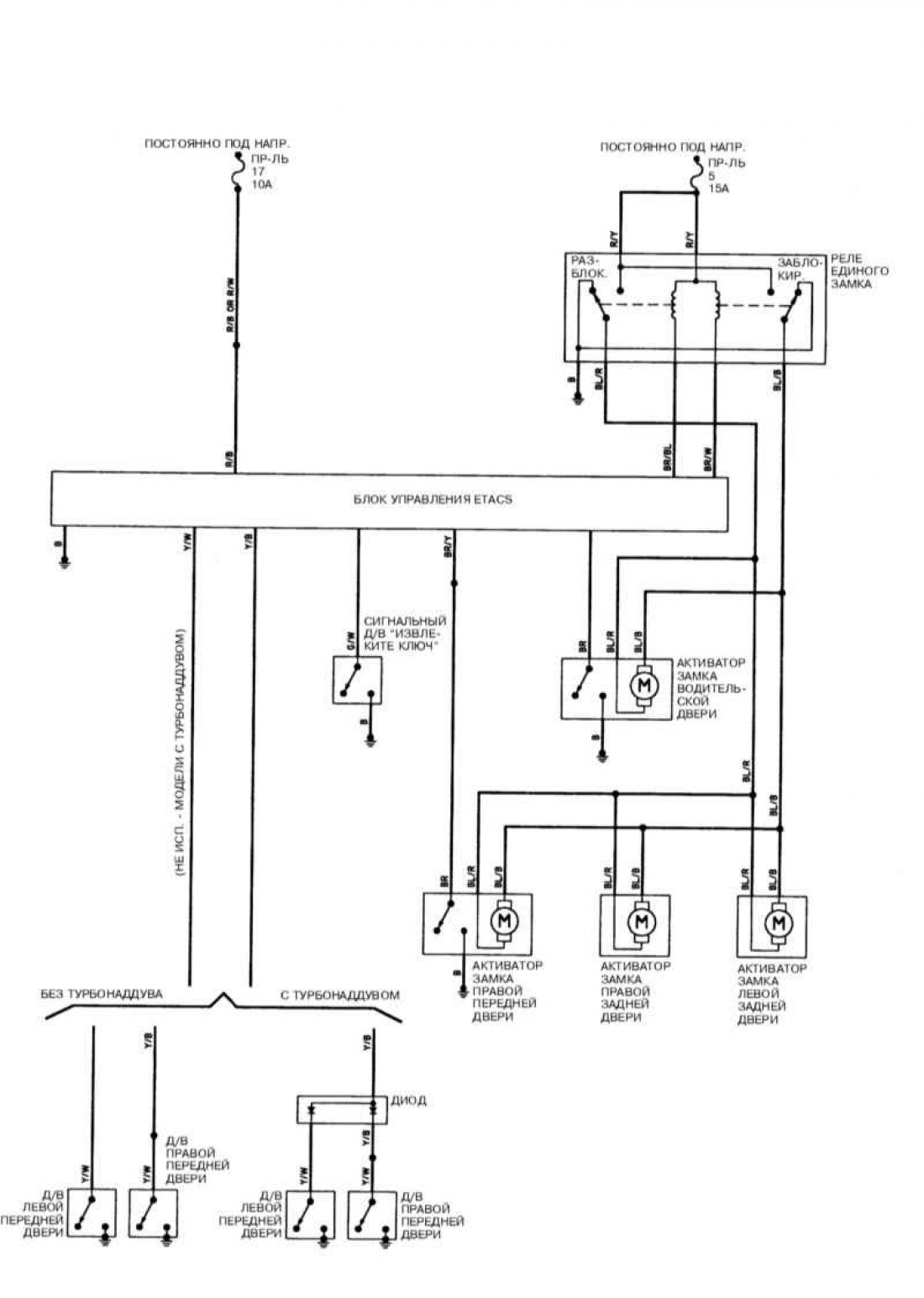

Единый замок с ETACS, модели Galant 1994 г.




Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →
