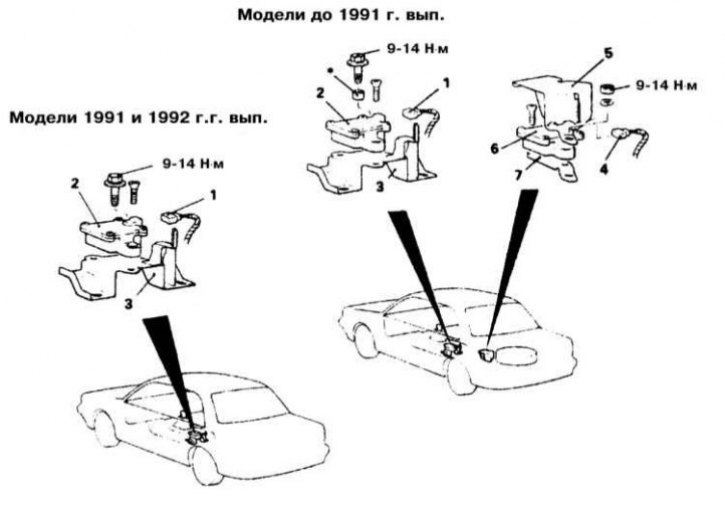

Детали установки G-датчиков на полноприводных моделях Galant по 1993 г. вып.
Передний G-датчик: 1 - Контактный разъем электропроводки; 2 - Передний датчик ускорения; 3 - Опорный кронштейн датчика
Задний G-датчик: 4 - Контактный разъем электропроводки; 5 - Крышка G-датчика; 6 - Задний датчик ускорения; 7 - Опорный кронштейн датчика
G-датчики используются только на полноприводных (AWD) моделях и устанавливаются в багажном отделении под ковровым покрытием (задний датчик) и под сборкой центральной консоли в салоне автомобиля (передний датчик). Датчики передают на ECU ABS информацию о перегрузках, возникающих во время разгона или торможения транспортного средства. Анализ поступающих сигналов вкупе с данными, принимаемыми от колесных датчиков, и информацией о рабочих параметрах силового агрегата позволяет ECU определить надежность сцепления протекторов колес с дорожным покрытием и осуществлять управление функционированием гидравлического модулятора с учетом данного фактора.
Снятие
1. Снимите сборку центральной консоли (передний датчик)/ковровое покрытие в багажном отделении (задний датчик).
2. Отсоедините от датчика электропроводку.
3. Снимите с датчик крышку (задний датчик).
4. Снимите датчик с опорного кронштейна. В случае необходимости демонтируйте также и кронштейн.
Установка
1. Если снимали, установите на место опорный кронштейн датчика.
2. Установите датчик на кронштейн и подсоедините к нему электропроводку. Затяните крепежные болты с требуемым усилием (11 Н·м).
3. Установите крышку датчика (задний датчик).
4. Установите на место консольную сборку/ковровое покрытие багажного отделения.
