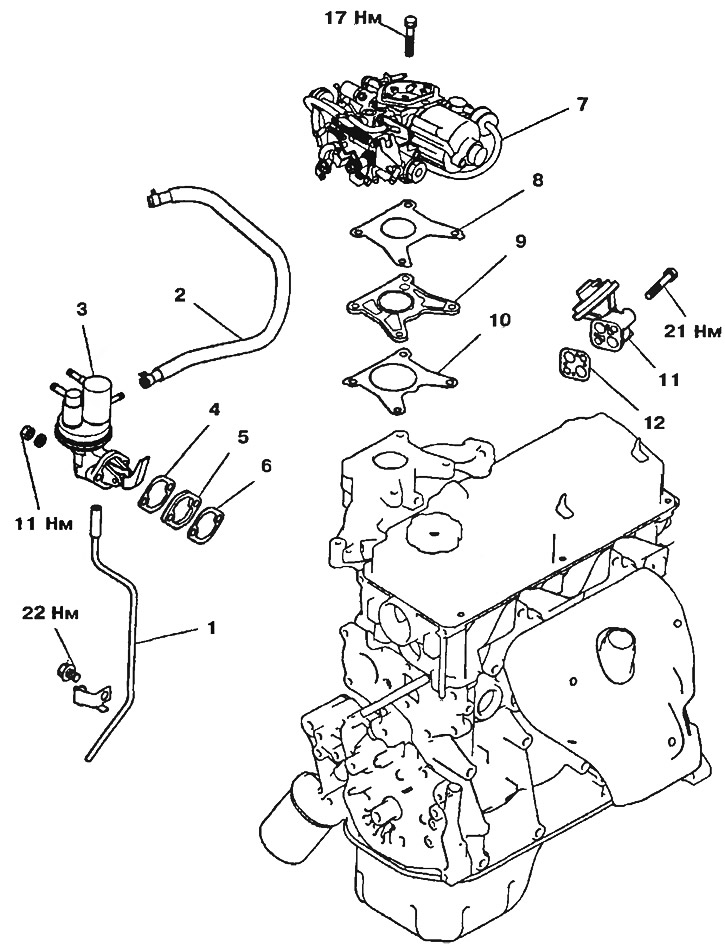

Рис. 3.13. Система питания двигателя и снижения токсичности отработавших газов двигателей SOHC с карбюратором: 1 - Вентиляционная трубка; 2 - Топливный шланг; 3 - Топливный насос; 4, 6, 8, 10, 12 - Прокладки; 5 - Демпфер; 7 - Карбюратор; 9 - Кронштейн; 11 - Клапан системы рециркуляции ОГ (только автомобили с АКПП)

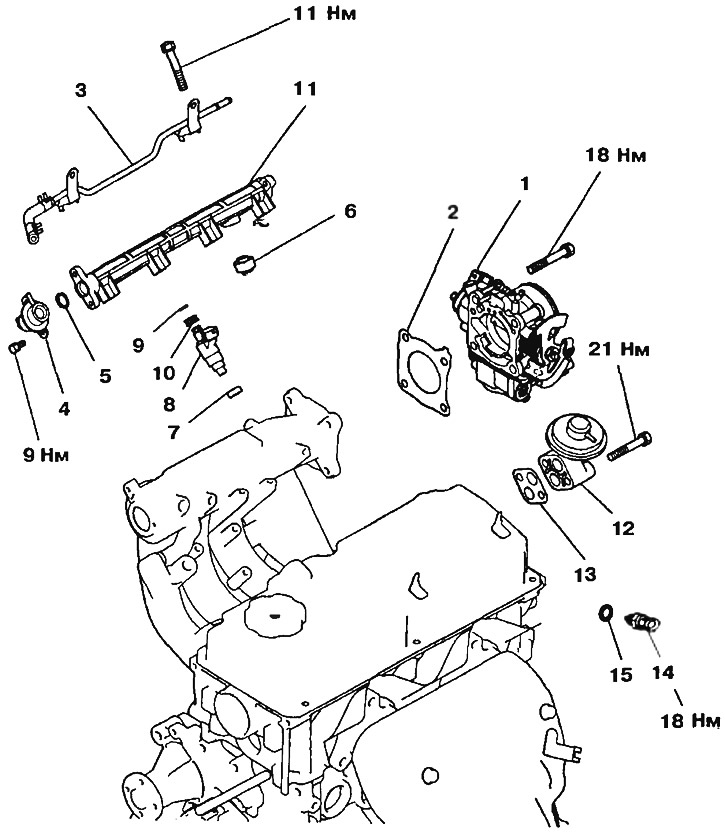

Рис. 3.14. Система питания двигателя и снижения токсичности отработавших газов двигателей SOHC со впрыском MPI (на переднеприводных моделях до 2000 г.в.): 1 - Корпус дроссельной заслонки; 2, 13, 15 - Прокладки; 3 - Сливной топливопровод; 4 - Регулятор давления топлива; 5, 6, 7, 9 - Уплотнительные кольца; 8 - Форсунка; 10 - Резиновый наконечник; 11 - Трубка распределителя зажигания; 12 - Клапан системы рециркуляции ОГ; 14 - Датчик температуры ОГ

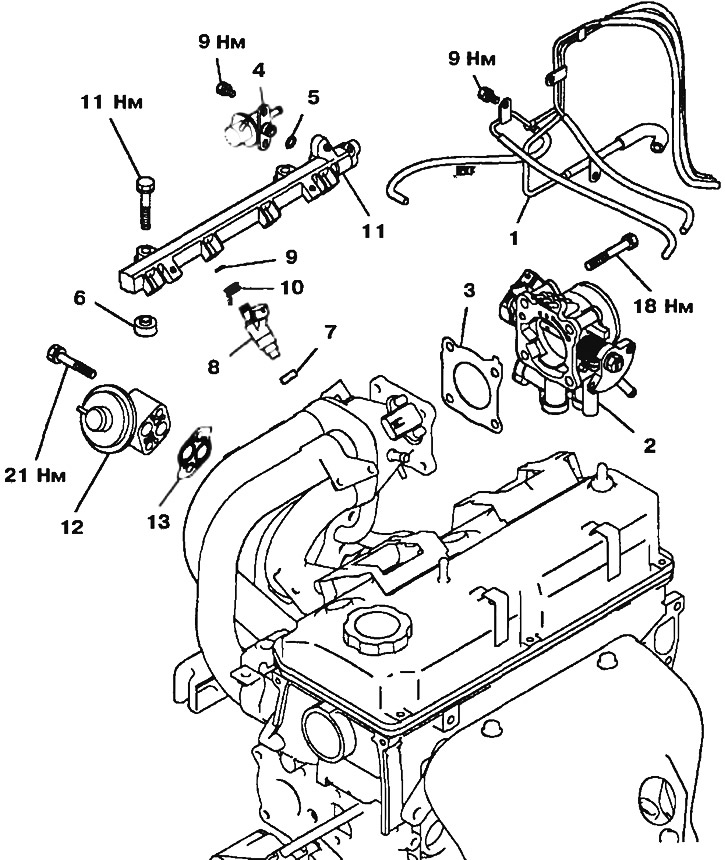

Рис. 3.15. Система питания двигателя и снижения токсичности отработавших газов двигателей SOHC со впрыском MPI (на переднеприводных моделях с 2001 г.в.): 1 - Вакуумная трубка; 2 - Корпус дроссельной заслонки; 3, 6, 7, 13 - Прокладка; 4 - Регулятор давления топлива; 5, 9 - Уплотнительные кольца; 8 - Форсунка; 10 - Резиновый наконечник; 11 -Трубка распределителя зажигания; 12- Клапан системы рециркуляции ОГ

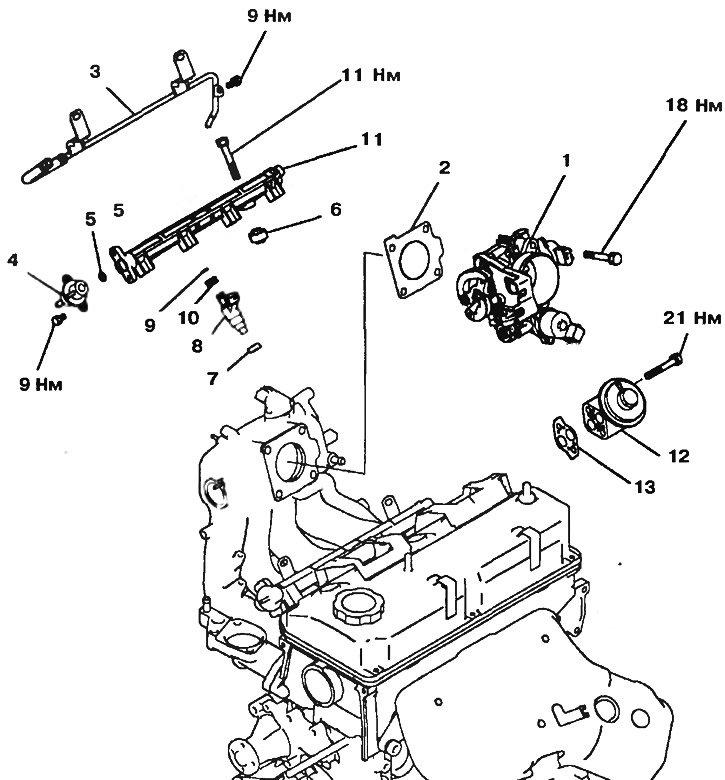

Рис. 3.16. Система питания двигателя и снижения токсичности отработавших газов двигателей SOHC со впрыском MPI (на заднеприводных моделях): 1 - Корпус дроссельной заслонки; 2, 6, 7, 13 - Прокладки; 3 - Сливной топливопровод; 4 - Регулятор давления топлива; 5,9- Уплотнительные кольца; 8 - Форсунка; 10 - Резиновый наконечник; 11 - Трубка распределителя зажигания; 12 - Клапан системы рециркуляции ОГ

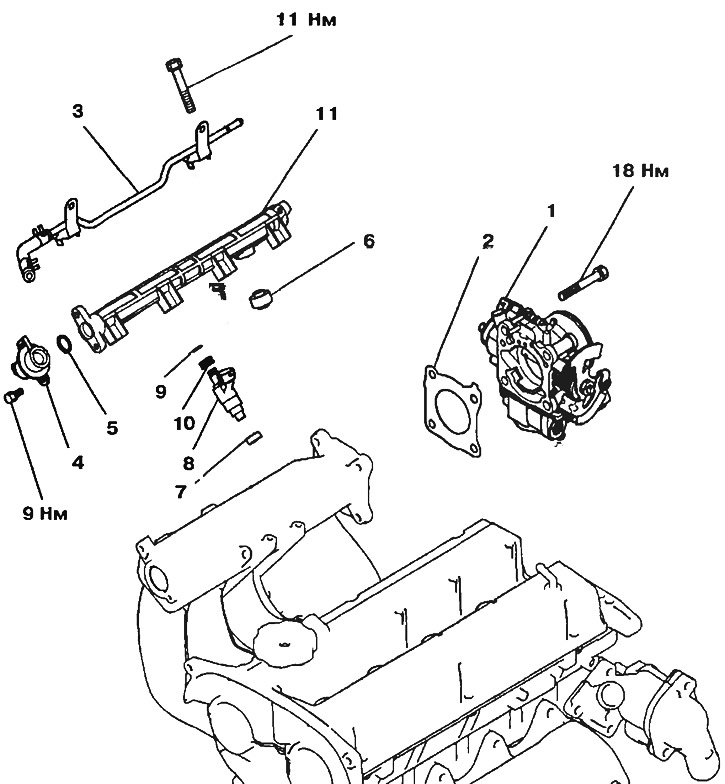

Рис. 3.17. Система питания двигателя и снижения токсичности отработавших газов двигателей DOHC: 1 - Корпус дроссельной заслонки; 2 - Прокладка; 3 - Сливной топливопровод; 4 - Регулятор давления топлива; 5, 9 - Уплотнительное кольцо; 8 - Форсунка; 10 - Резиновый наконечник; 11 - Трубка распределителя зажигания
