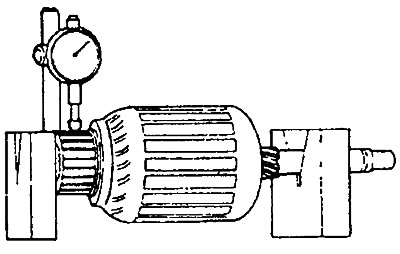

Рис. 7.22. Проверка биения коллектора
2. Измерьте наружный диаметр коллектора (рис. 7.23).

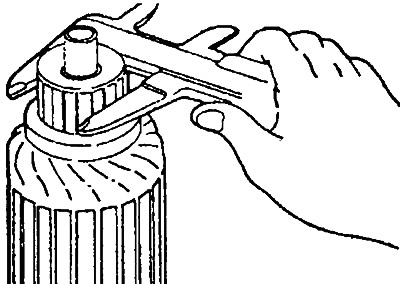

Рис. 7.23. Измерение наружного диаметра коллектора
На стартерах с непосредственным приводом:
- Заданная величина: 32.0 мм.
- Предельно допустимая величина: 31.4 мм.
На стартерах с планетарным приводом:
- Заданная величина: 29.4 мм.
- Предельно допустимая величина: 28.8 мм.
3. Проверьте глубину канавок между сегментами (рис. 7.24).
- Заданная величина: 0.5 мм.
- Предельно допустимая величина: 0.2 мм.

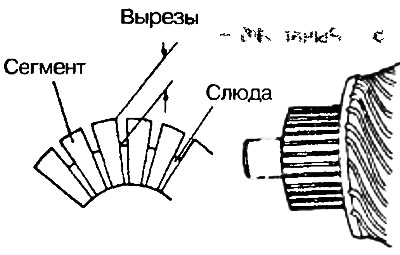

Рис. 7.24. Проверка глубины канавок между сегментами
