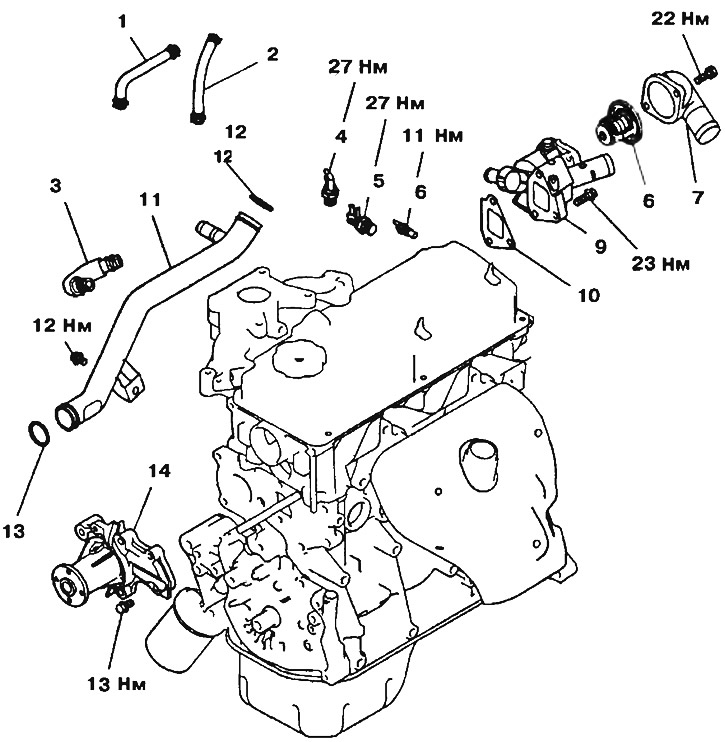

Рис. 3.16. Насос и патрубки системы охлаждения двигателей SOHC с карбюратором: 1, 2, 3, 11 - Патрубки системы охлаждения; 4 - Термоклапан (двигатели с системой рециркуляции ОГ); 5 - Термоклапан; 6 - Датчик температуры охлаждающей жидкости; 7 - Верхняя крышка корпуса термостата; 8 - Термостат; 9 - Корпус термостата; 10 - Прокладка; 12, 13 - Уплотнительные кольца; 14 - Насос системы охлаждения

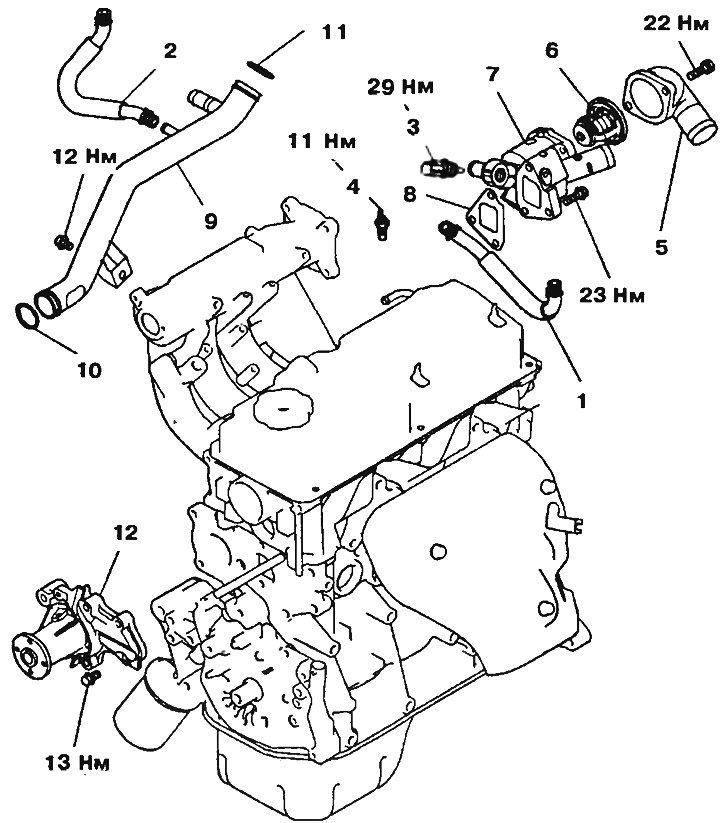

Рис. 3.19. Насос и патрубки системы охлаждения двигателей SOHC со впрыском MPI: 1, 2, 9 - Патрубки системы охлаждения; 3 - Датчик температуры охлаждающей жидкости; 4 - Указатель температуры охлаждающей жидкости; 5 - Верхняя крышка корпуса термостата; 6 - Термостат; 7 - Корпус термостата; 8 - Прокладка; 10, 11 - Уплотнительные кольца; 12 - Насос системы охлаждения

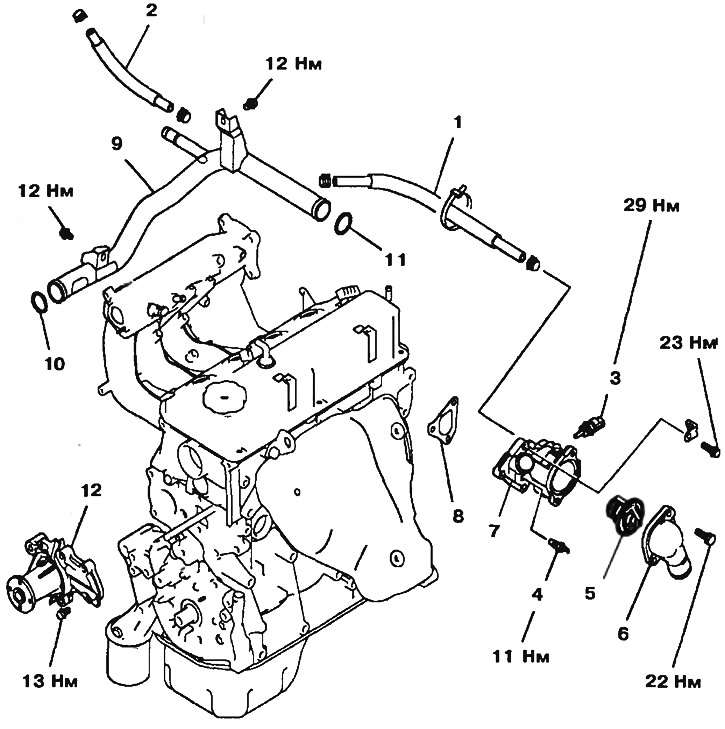

Рис. 3.20. Насос и патрубки системы охлаждения двигателей SOHC со впрыском MPI (на переднеприводных моделях): 1, 2, 9 - Патрубки системы охлаждения; 3 - Датчик температуры охлаждающей жидкости; 4 - Указатель температуры охлаждающей жидкости; 5 - Верхняя крышка корпуса термостата; 6 - Термостат; 7 - Корпус термостата; 8 - Прокладка; 10, 11 - Уплотнительные кольца; 12 - Насос системы охлаждения

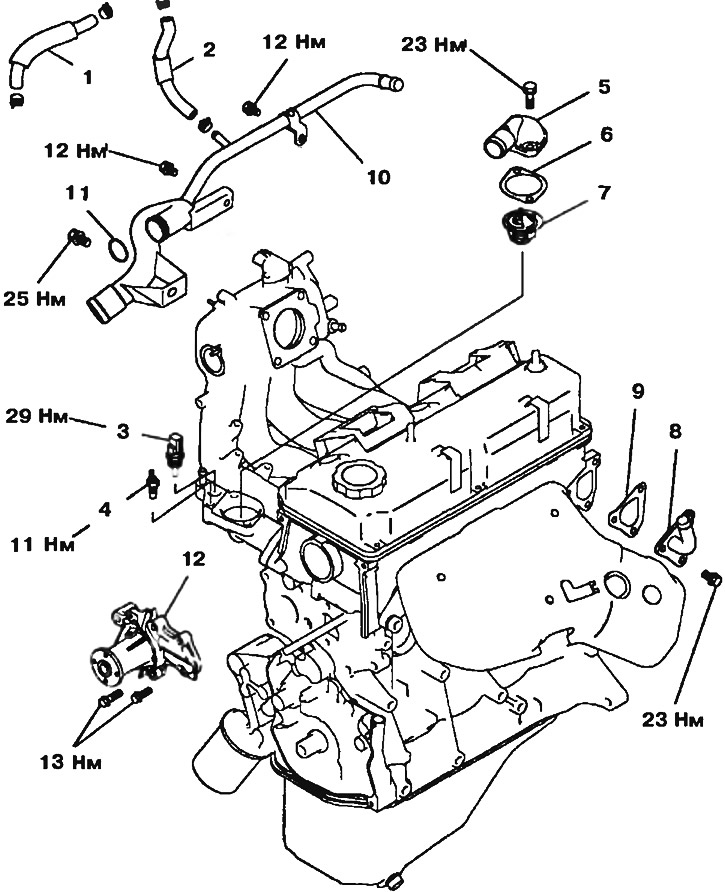

Рис. 3.21. Насос и патрубки системы охлаждения двигателей SOHC со впрыском MPI (на заднеприводных моделях): 1, 2, 9 - Патрубки системы охлаждения; 3 - Датчик температуры охлаждающей жидкости; 4 - Указатель температуры охлаждающей жидкости; 5 - Верхняя крышка корпуса термостата; 6 - Термостат; 7 - Корпус термостата; 8 - Прокладка; 10, 11 - Уплотнительные кольца; 12 - Насос системы охлаждения

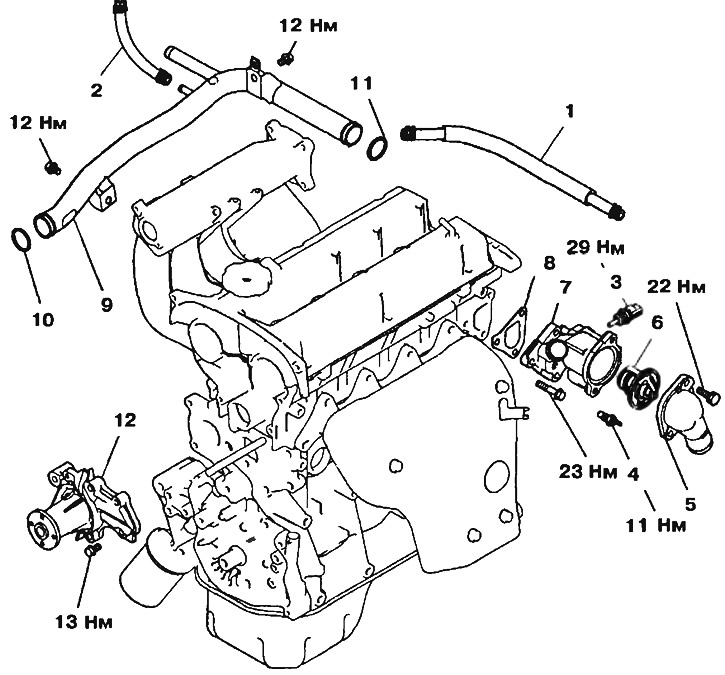

Рис. 3.22. Насос и патрубки системы охлаждения двигателей DOHC: 1, 2, 9- Патрубки системы охлаждения; 3 - Датчик температуры охлаждающей жидкости; 4 - Указатель температуры охлаждающей жидкости; 5 - Верхняя крышка корпуса термостата; 6 - Термостат; 7 - Корпус термостата; 8 - Прокладка; 10, 11- Уплотнительные кольца; 12 - Насос системы охлаждения
