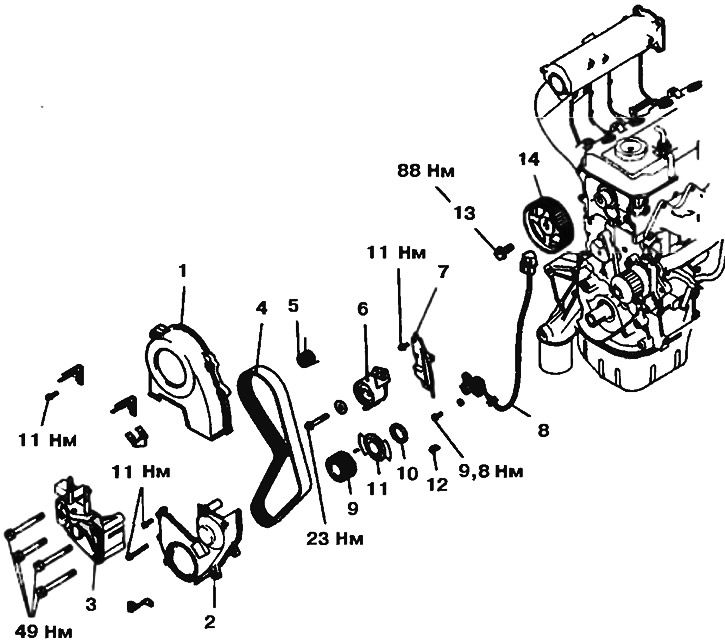

Рис. 4.2. Зубчатый ремень ГРМ для Lancer с двигателями SOHC до 2000 г.в.: 1 - Верхняя защитная крышка зубчатого ремня; 2 - Нижняя защитная крышка ремня привода; 3 - Правая опора двигателя; 4 - Зубчатый ремень ГРМ; 5 - Натяжная пружина; 6 - Автоматический натяжитель ремня ГРМ; 7 - Задняя крышка зубчатого ремня ГРМ; 8 - Датчик угла поворота коленчатого вала (двигатель без распределителя зажигания); 9 - Зубчатый шкив коленчатого вала; 10 - Распорная шайба коленчатого вала (двигатель без распределителя зажигания); 11 - Сенсорная пластина коленчатого вала (двигатель без распределителя зажигания); 12 - Шпонка; 13 - Болт шкива распределительного вала; 14 - Шкив распределительного вала

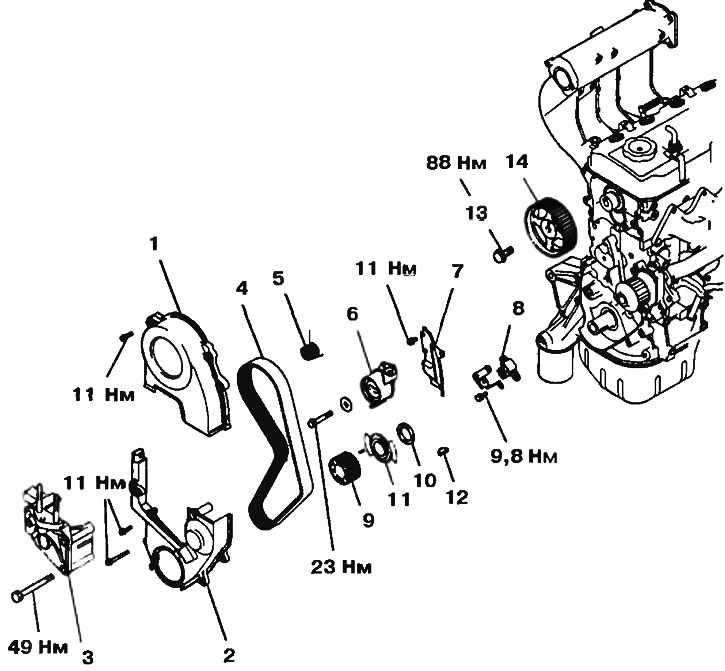

Рис. 4.3. Зубчатый ремень ГРМ для Lancer с двигателями SOHC с 2001 г.в.: 1 - Верхняя защитная крышка зубчатого ремня; 2 - Нижняя защитная крышка ремня привода; 3 - Правая опора двигателя; 4 - Зубчатый ремень ГРМ; 5 - Натяжная пружина; 6 - Автоматический натяжитель ремня ГРМ; 7 - Задняя крышка зубчатого ремня ГРМ; 8 - Датчик угла поворота коленчатого вала (двигатель без распределителя зажигания); 9 - Зубчатый шкив коленчатого вала; 10 - Распорная шайба коленчатого вала (двигатель без распределителя зажигания); 11 - Сенсорная пластина коленчатого вала (двигатель без распределителя зажигания); 12 - Шпонка; 13 - Болт шкива распределительного вала; 14 - Шкив распределительного вала.
