Диагностические коды неисправностей двигателя
Диагностические коды неисправностей двигателя такие же, как и для двигателя 4G1, но необходимо учитывать еще два кода:
- Р0100 - расходомер воздуха и относящиеся к нему детали;.
- Р0551 -датчик давления масла гидроусилителя рулевого управления.
Проверка блока управления двигателем
Проверка напряжения между клеммами блока управления двигателем
Расположение клемм разъема блока управления двигателем на автомобиле с МКПП показано на рис. 17.4, на автомобиле с АКПП - на рис. 17.5. Значения при проверке приведены в таблице 17.5.
Рис. 17.4. Расположение клемм разъема блока управления двигателем на автомобиле с МКПП |
Рис. 17.5. Расположение клемм разъема блока управления двигателем на автомобиле с АКПП |

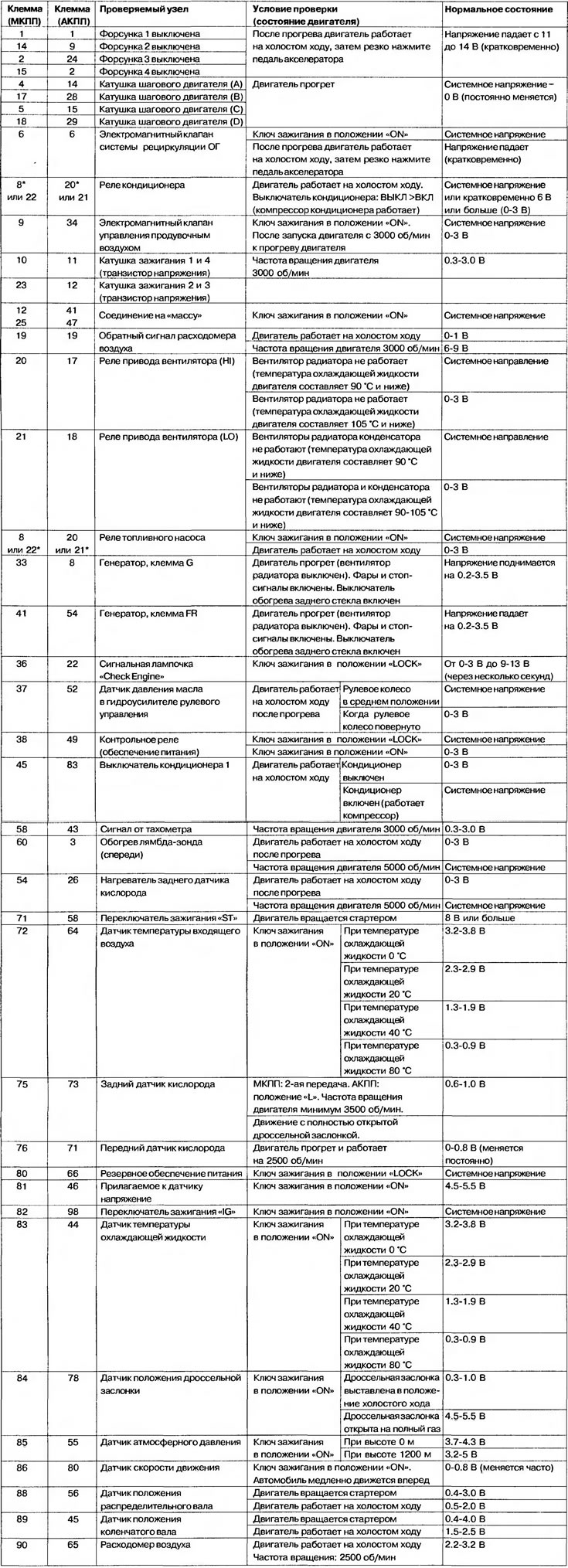

Таблица 17.5. Проверка блока управления двигателем
Проверка сопротивления между клеммами блока управления двигателем
Расположение клемм разъема блока управления двигателем на автомобиле с МКПП показано на рис. 17.6, на автомобиле с АКПП - на рис. 17.7. Значения сопротивлений приведены в таблице 17.6.
Рис. 17.6. Расположение клемм разъема блока управления двигателем на автомобиле с МКПП |
Рис. 17.7. Расположение клемм разъема блока управления двигателем на автомобиле с АКПП |

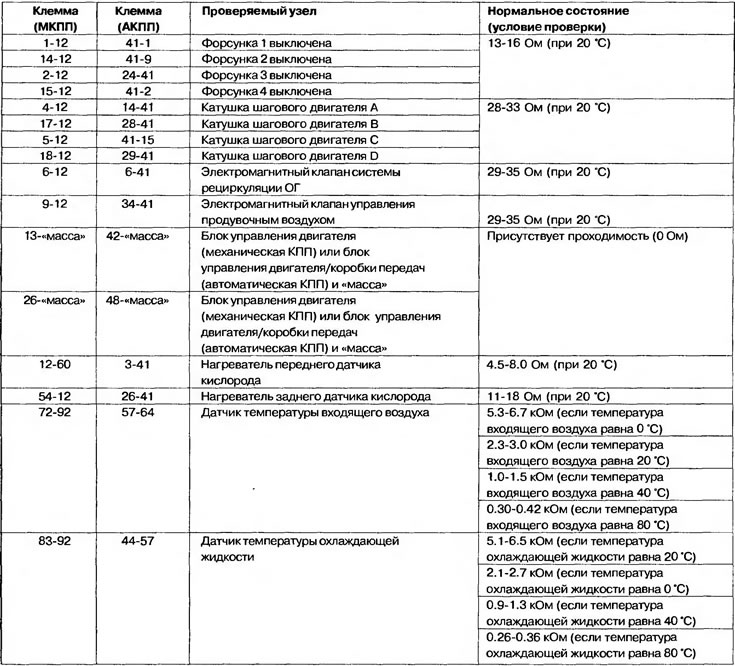

Таблица 17.6.
