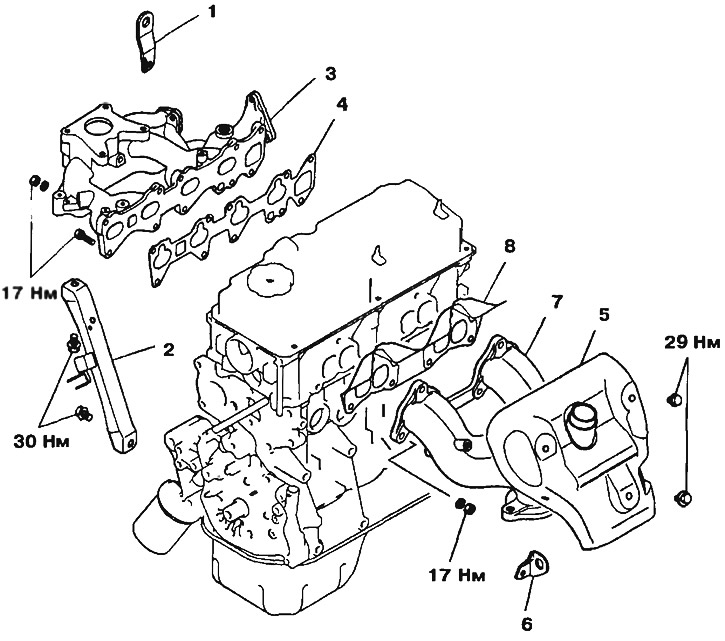

Рис. 3.23. Впускной и выпускной коллекторы двигателей SOHC с карбюратором: 1, 6 - Кронштейны крепления двигателя; 2 - Опора впускного коллектора; 3 - Впускной коллектор; 4 - Прокладка впускного коллектора; 5 - Кожух выпускного коллектора; 7 - Выпускной коллектор; 8 - Прокладка выпускного коллектора

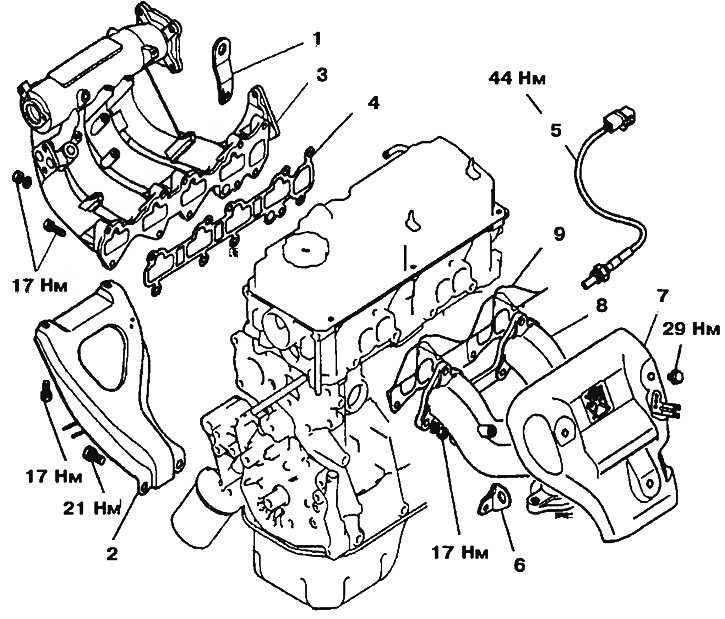

Рис. 3.24. Впускной и выпускной коллекторы двигателей SOHC со впрыском MPI: 1,6- Кронштейны крепления двигателя; 2 - Опора впускного коллектора; 3 - Впускной коллектор; 4 - Прокладка впускного коллектора; 5 - Датчик кислорода; 7 - Кожух выпускного коллектора; 8 - Выпускной коллектор; 9 - Прокладка выпускного коллектора

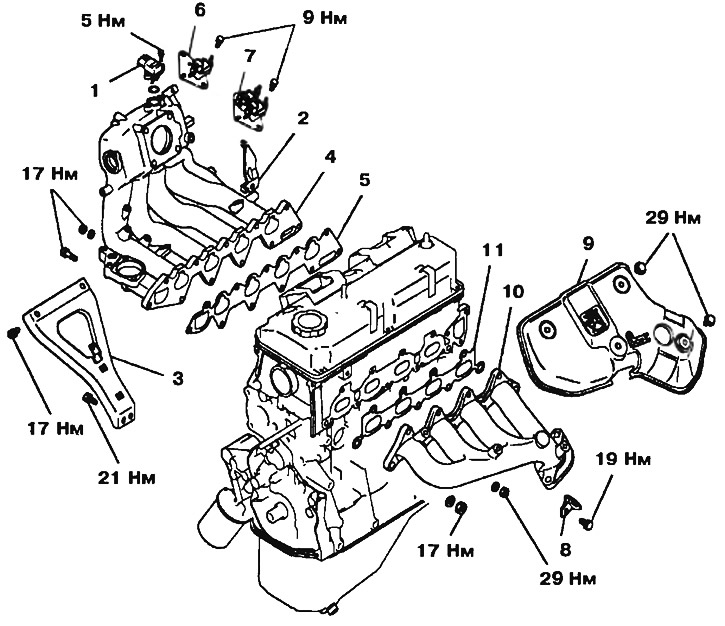

Рис. 3.25. Впускной и выпускной коллекторы двигателей SOHC со впрыском MPI (на заднеприводных моделях): 1 - Датчик усилителя; 2, 8 - Кронштейны крепления двигателя; 3.Опора впускного коллектора; 4 - Впускной коллектор; 5 - Прокладка впускного коллектора; 6 - Электромагнитный клапан (двигатели без катализатора); 7 - Электромагнитный клапан (двигатели с катализатором); 9 - Кожух выпускного коллектора; 10 - Выпускной коллектор; 11- Прокладка выпускного коллектора

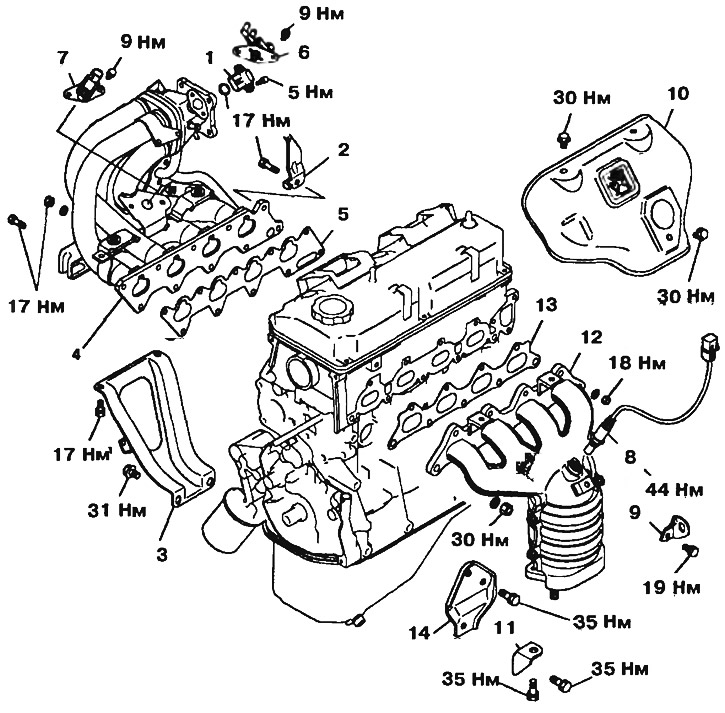

Рис. 3.26. Впускной и выпускной коллекторы двигателей 16V SOHC со впрыском MPI (на переднеприводных моделях с 2000 г.в.): 1 - Датчик усилителя; 2,9- Кронштейны крепления двигателя; 3.Опора впускного коллектора; 4 - Впускной коллектор; 5 - Прокладка впускного коллектора; 6 - Электромагнитный клапан (двигатели без катализатора); 7 - Электромагнитный клапан (двигатели с катализатором); 8 - Датчик кислорода; 10 - Кожух выпускного коллектора; 11 - Кронштейн А выпускного коллектора; 12 - Выпускной коллектор; 13 - Прокладка выпускного коллектора; 14 - Кронштейн В выпускного коллектора

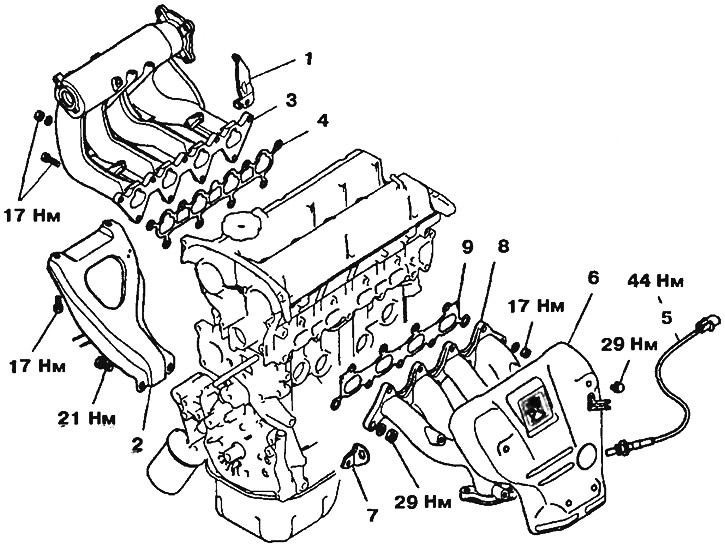

Рис. 3.27. Впускной и выпускной коллекторы двигателей DOHC: 1, 7 - Кронштейны крепления двигателя; 2 - Опора впускного коллектора; 3 - Впускной коллектор; 4 - Прокладка впускного коллектора; 5 - Датчик кислорода; 6 - Кожух выпускного коллектора; 8 - Выпускной коллектор; 9 - Прокладка выпускного коллектора
