2. Измерьте радиальный зазор с помощью измерительного щупа (рис. 3.63). Номинальное значение: 0.06-0.18 мм.
Рис. 3.63. Проверка радиального зазора

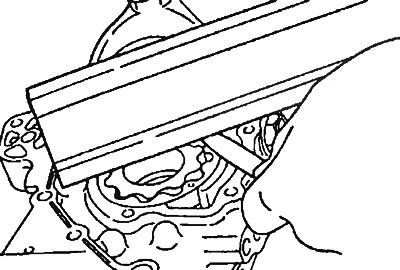

3. С помощью тонкой линейки и измерительного щупа проверьте боковой зазор (рис.3.64). Номинальное значение: 0.04-0.10 мм.
Рис. 3-64. Проверка бокового зазора

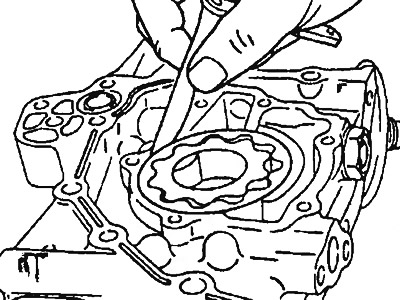

4. С помощью измерительного щупа проверьте зазор между наружным ротором и корпусом насоса (рис. 3.65). Номинальное значение: 0.04-0.10 мм, допустимое значение: 0.35 мм.
Рис. 3.65. Проверка зазора между наружным ротором и корпусом насоса
