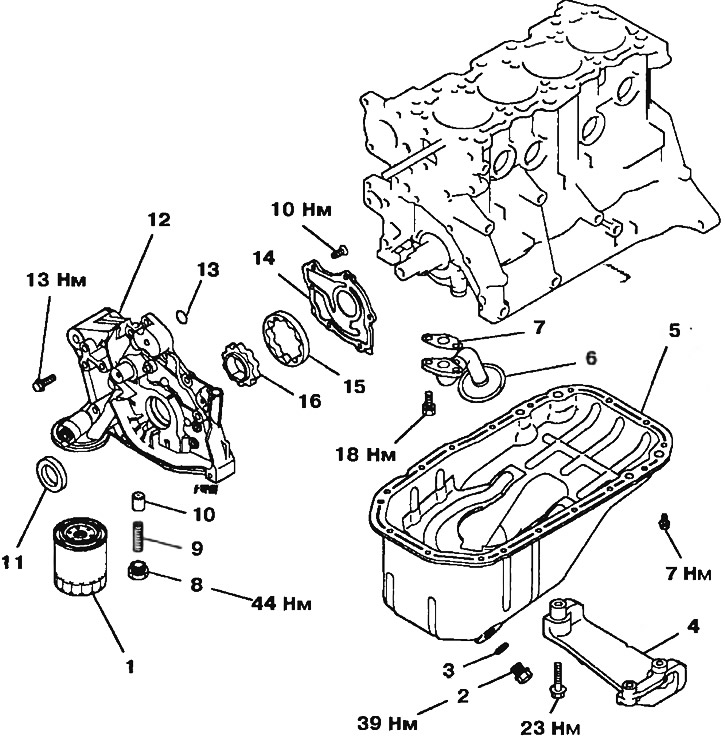

Рис. 3.62. Масляный насос и поддон двигателя: 1 - Масляный фильтр; 2 - Резьбовая пробка сливного отверстия; 3 - Сальник; 4.Опора коробки переключения передач; 5 - Поддон; 6 - Маслоприемник; 7 - Прокладка; 8 - Редукционный клапан; 9 - Пружина редукционного клапана; 10 - Поршень редукционного клапана; 11 - Передний сальник вала; 12 - Передняя крышка; 13 - Уплотнительное кольцо; 14 - Крышка масляного насоса; 15 - Наружный ротор масляного насоса; 16 - Внутренний ротор масляного насоса.
