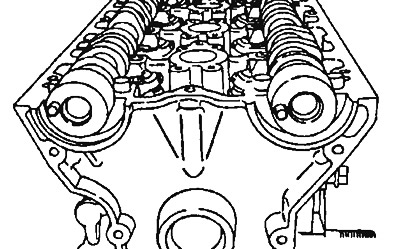

Рис. 3.34а. Правильное расположение штифтов распределительных валов при установке крышек коренных подшипников распределительного вала
2. Крышки коренных подшипников № 2 и № 5 одинаковой формы (рис. 3.34б). Устанавливайте их по порядку номеров и проверяйте идентификационные метки, чтобы не перепутать крышки впускной и выпускной сторон.

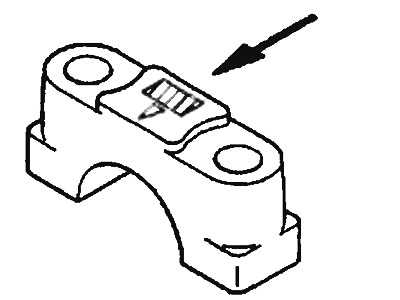

Рис. 3.346. Расположение номера и идентификационной метки крышек коренных подшипников №2 и №5
Идентификационные метки: I - впускная сторона, Е - выпускная сторона.
3. Нанесите герметик 3М ATD № 8660 или аналогичной марки на поверхность головки блока цилиндров. После этого затяните сначала внутренние болты крепления крышек коренных подшипников, а затем наружные. Болты затягиваются равномерно и в несколько этапов, пока не будет достигнут требуемый момент затяжки (рис. 3.35). Проследите за правильностью установки коромысел.

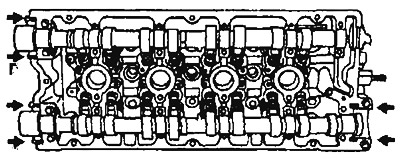

Рис. 3.35. Порядок затяжки болтов крышек коренных подшипников
