Антиблокировочная система ABS — общее описание (Мицубиси Кольт 5, 1995-2003, бензин) — «Тормозная система»

Антиблокировочная система ABS состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидравлического блока и электронного блока управления (ABS-ECU). Если в работе системы возникают неисправности, неисправный блок можно найти путем проведения диагностики. С помощью диагностического прибора MUT-II можно считывать диагностические коды и технические данные, а также проверять исполнительные приводы. Схема антиблокировочной системы ABS автомобилей с левосторонним рулевым управлением показана на рис. 14.34а, схема антиблокировочной системы ABS автомобилей с правосторонним рулевым управлением - на рис. 14.34б. Технические характеристики антиблокировочной системы ABS приведены в таблице 14.3. Технические данные антиблокировочной системы ABS приведены в таблице 14.4. Коды диагностики антиблокировочной системы ABS приведены в таблице 14.5.

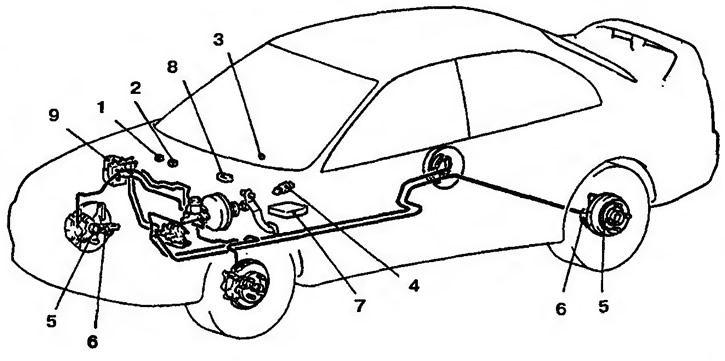

Рис. 14.34а. Схема антиблокировочной системы ABS автомобилей с левосторонним рулевым управлением: 1 - Реле клапанов ABS; 2 - Реле привода ABS; 3 - Сигнальная лампочка ABS; 4 - Выключатель стоп-сигналов; 5 - Ротор датчика частоты вращения колеса; 6 - Датчик частоты вращения колеса; 7 - Блок управления ABS; 8 - Диагностический разъем; 9 - Гидравлический блок

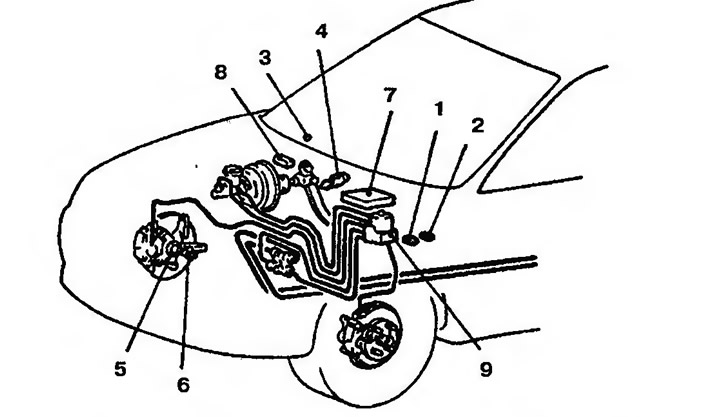

Рис. 14.346. Схема антиблокировочной системы ABS автомобилей с правосторонним рулевым управлением: 1 - Реле клапанов ABS: 2 - Реле привода ABS; 3 - Сигнальная лампочка ABS; 4 - Выключатель стоп-сигналов; 5 - Ротор датчика частоты вращения колеса; 6 - Датчик частоты вращения колеса; 7 - Блок управления ABS; 8 - Диагностический разъем; 9 - Гидравлический блок

Антиблокировочная система ABS — общее описание

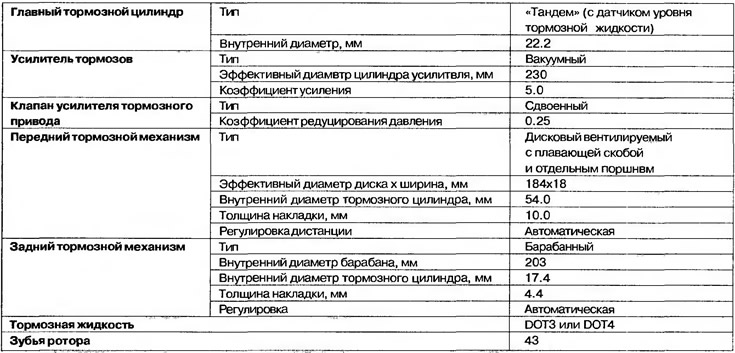

Таблица 14.3. Технические характеристики антиблокировочной системы ABS

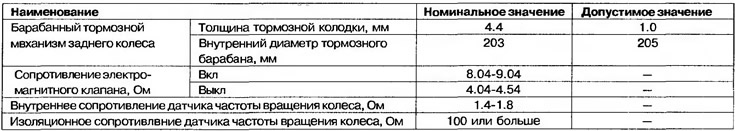

Таблица 14.4. Технические данные антиблокировочной системы ABS

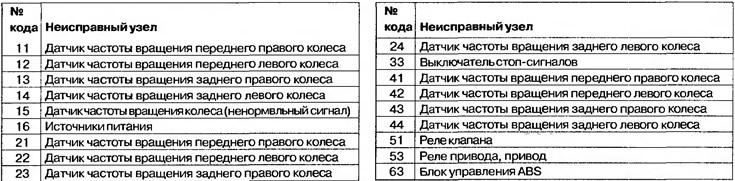

Таблица 14.5. Коды диагностики антиблокировочной системы ABS
