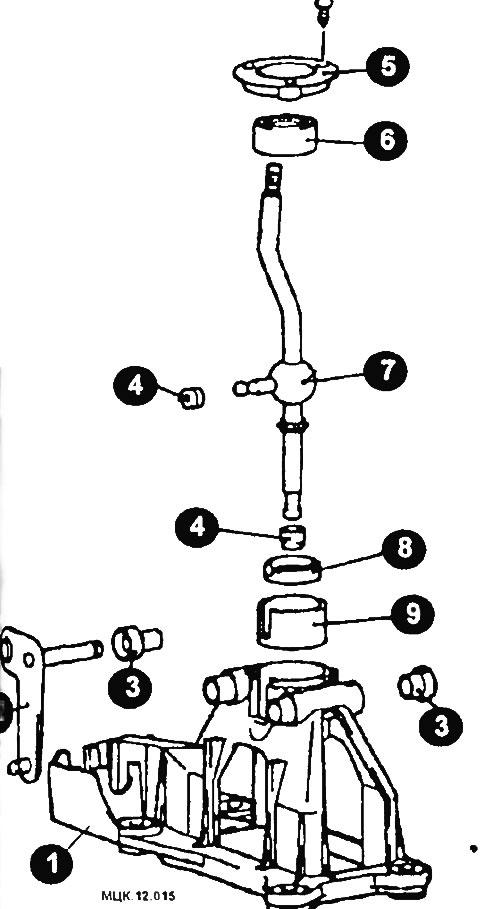

Элементы рычага переключения передач
1 - корпус; 2 - рычаг; 3, 4 - втулка; 3 - крышка; 6 - гнездо; 7 - рычаг; 8 - гнездо шарнира; 9 - обойма.
Снятие
Потянув вверх, снимите рукоятку рычага переключения передач.
Снимите втулку, переднюю напольную консоль в сборе.
Отсоедините трос выбора передач от рычага переключения передач.
Сняв фиксатор, отсоедините трос переключения передач.
Отвернув болты, снимите корпус рычага переключения передач в сборе.
Снимите распорную втулку.
Снимите втулку.
Переборка
Снимите стопорное кольцо и извлеките рычаг и втулки.
Отверните винты и снимите крышку гнездо шарнира и рычаг переключения передач.
Снимите втулки рычага переключения передач.
Снимите гнездо шарнира и изоляционным кожух.
Сборка и установка
Сборка и установка осуществляется в обратной последовательности.
