ВНИМАНИЕ: При проведении определенных процедур проверок могут быть выданы дополнительные коды неисправностей. Нужно быть внимательным, так как коды, выданные в процессе проверки, могут ввести в заблуждение проверяющего. После окончания проверок все коды нужно стереть.
Метод с использованием аналогового вольтметра

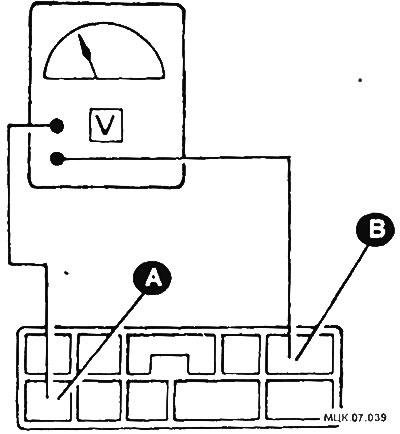

Подсоедините аналоговый вольтметр к контактам А и В на штекере самодиагностики.
А - контакт заземления; В - контакт самодиагностики.
Включите зажигание. Если в памяти электронного модуля управления хранятся один или несколько кодов неисправностей, стрелка вольтметра начнет колебаться между двумя значениями напряжения. Если кодов неисправностей в памяти нет стрелка будет стоять неподвижно.
ВНИМАНИЕ: Если вольтметр ведет себя не так, как описано, измените полярность подключения к штекеру системы самодиагностики.
- первые серии колебании стрелки определяют десятки, вторые серии колебании стрелки определяют единицы;
- стрелка вольтметра будет отклоняться на более длительный период времени, показывая десятки и на более короткий период времени, показывая единицы;
- если коды неисправностей отсутствуют, стрелка будет показывать только периодические импульсы включения и выключения (колебания).
Подсчитайте число колебании стрелки в каждой серии и запишите код. Для определения значения кода неисправности руководствуйтесь таблицами в конце главы.
Продолжайте считывание кодов до тех пор, пока не будут считаны и записаны все хранящиеся коды.
Выключите зажигание и отсоедините вольтметр для окончания считывания кодов.
Метод светодиодного пробника

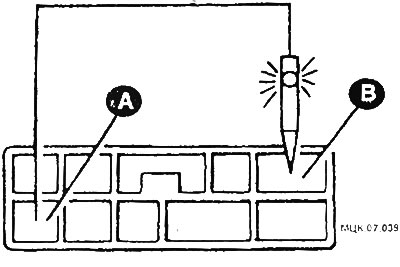

Подсоедините светодиодный пробник между контактами А и В на штекере системы самодиагностики.
Включите зажигание. Если в памяти электронного модуля управления хранятся один или несколько кодов неисправностей, светодиод будет мигать для определения кодов неисправностей.
ВНИМАНИЕ: Если светодиод не мигает, как описано, измените полярность подключения светодиода к штекеру системы самодиагностики.
А - контакт заземлении; В - контакт самодиагностики.
- первые серии вспышек определяют десятки, вторые серии вспышек определяют единицы;
- десятки определяются 1,5 секунды ми вспышками, разделенными короткими паузами по 0,5 секунд;
- 2-секундная пауза разделяет каждую серию вспышек, определяющих десятки и единицы;
- единицы определяются 0,5 секундными вспышками разделенными короткими паузами по 0,5 секунд;
- четыре длинных и одна короткая вспышки, например, соответствуют коду 41;
- если кодов неисправностей не имеется то светодиод включается и выключается 8 раз с паузами по 0,5 секунд.
Подсчитайте число вспышек в каждой серии и запишите код. Для определения значения кода неисправности руководствуйтесь таблицами в конце главы.
Продолжайте считывание кодов до тех пор пока не будут считаны и записаны все хранящиеся в памяти коды.
Выключите зажигание и отсоедините светодиодный пробник для окончания считывания кодов.
