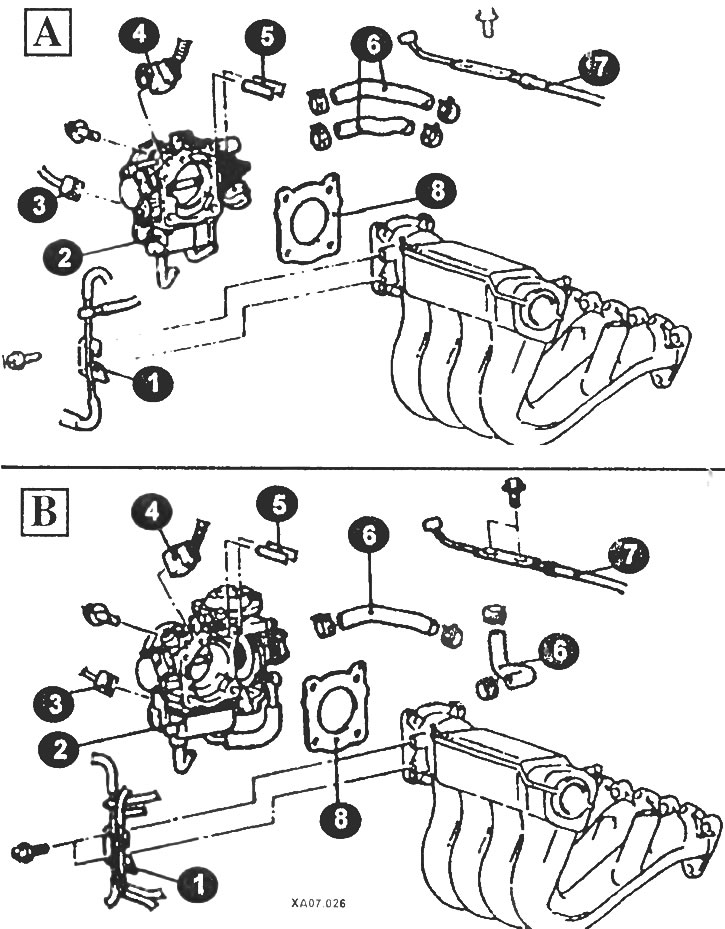

Установочные элементы корпуса дроссельной заслонки двигателей 1,6 л и 1,8 л
1 - вакуумная трубка; 2 - корпус дроссельном заслонки; 3 - разъем регулятора холостого хода; 4 - разъем датчика положения дроссельной заслонки; 5 - вакуумная трубка; 6 - патрубок соединения; 7 - соединение троса педали газа (акселератора); 8 - прокладка; А - модели без TCL; В - модели с TCL.
Снятие
Отсоедините провод массы от аккумулятора.
Слейте охлаждающую жидкость из системы охлаждения.
Снимите воздушный фильтр.
Отсоедините трос педали акселератора.
Отсоедините разъем датчика положения дроссельной заслонки.
Отсоедините разъем регулятора оборотов холостого хода.
Отсоедините вакуумную трубку.
Ослабив хомуты, снимите шланги системы охлаждения.
Отвернув болты, снимите корпус дроссельной заслонки.
Установка
Установка осуществляется в обратной последовательности.
