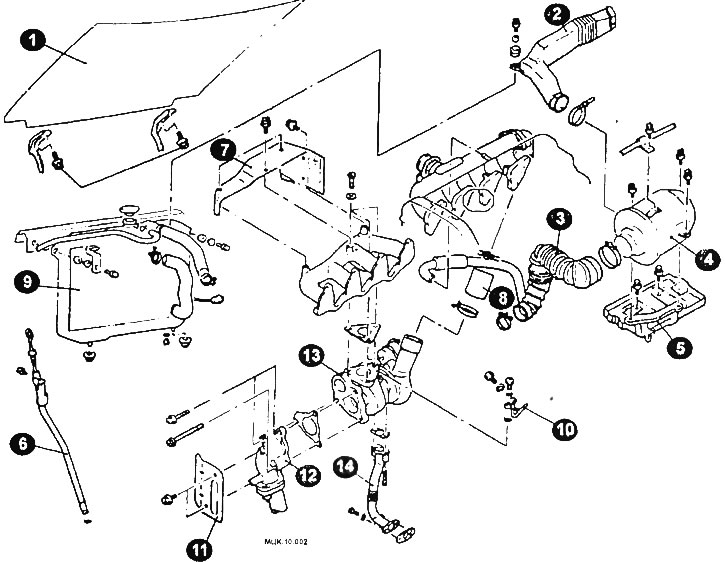

Установочные элементы турбокомпрессора двигателя 4D65
1 - капот; 2 воздуховод; 3 - патрубок воздухозаборника; 4 воздушный фильтр; 3 - лоток аккумулятора; 6 - патрубок маслоуказателя; 7 - теплозащитный экран; 8 - воздушный шланг; 9 - радиатор; 10 - маслопроводы; 11 - теплозащитный экран; 12 - соединение выхлопных труб; 13 - турбокомпрессор; 14 - обратный маслопровод.
При разборке и сборке системы турбонаддува руководствуйтесь рисунком с учетом следующего:
Болты крепления турбокомпрессора отворачивайте поочередно после отсоединения фланца выхлопного патрубка (12) от турбокомпрессора (13).
При снятии турбокомпрессора с двигателя отсоедините от двигателя обратный маслопровод.
При установке заправьте турбокомпрессор чистым моторным маслом для двигателя через отверстие маслопровода (10). Это необходимо для того, чтобы исключить масляное голодание турбокомпрессора при пуске двигателя.
